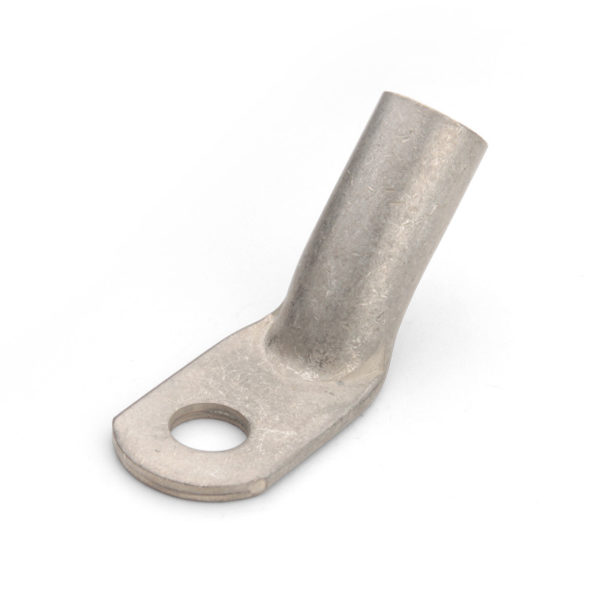

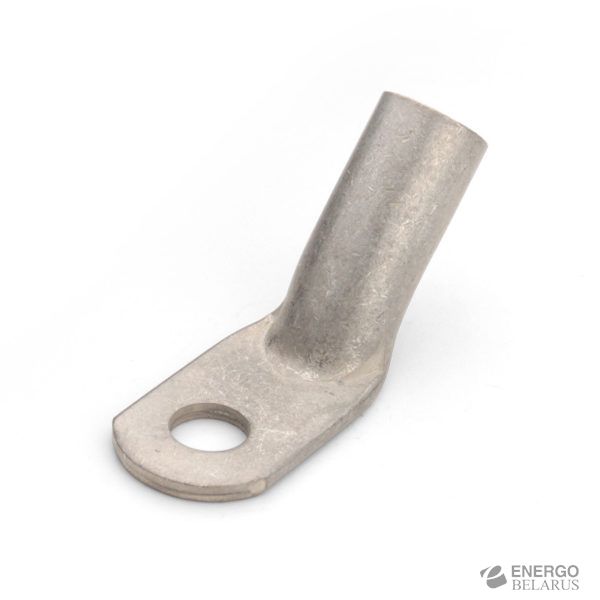

Наконечник медный луженый под опрессовку ТМЛ(45°)
Ассортимент
Наконечники медные луженые под опрессовку с угловым расположением хвостовика тип ТМЛ(45°).
Область применения: кабельные наконечники применяются для соединения токопроводящих жил с оборудованием.
Назначение: кабельные наконечники под опрессовку ТМЛ(45°) предназначены для оконцевания опрессовкой медных кабелей и проводов.
Материал: рафинированная медь марки М2.
Покрытие: электролитическое лужение.
Диаметр трубной части наконечников ТМЛ(45°) соответствует ГОСТ 7386-80. Монтаж в труднодоступных местах и ограниченном рабочем пространстве.
|
Наименование |
Размер винта |
Сечение, мм² |
Размеры, мм |
||||||
|
2, 3 класс |
5, 6 класс |
D |
B |
L |
H |
d |
d₁ |
||
|
ТМЛ(45) 16-8-6 |
М8 |
16 |
16 |
8.4 |
16 |
45 |
18.2 |
9 |
6 |
|
ТМЛ(45) 25-8-7 |
М8 |
35 |
25 |
8.4 |
16 |
51 |
24.4 |
11 |
8 |
|
ТМЛ(45) 35-8-9 |
М8 |
35 |
35 |
8.4 |
20 |
59 |
28 |
12 |
9 |
|
ТМЛ(45) 50-10-1 |
М10 |
70 |
50 |
10.5 |
22 |
63 |
29 |
14 |
11 |
|
ТМЛ(45) 70-10-13 |
М10 |
95 |
70 |
10.5 |
24 |
66 |
32.5 |
16 |
13 |
