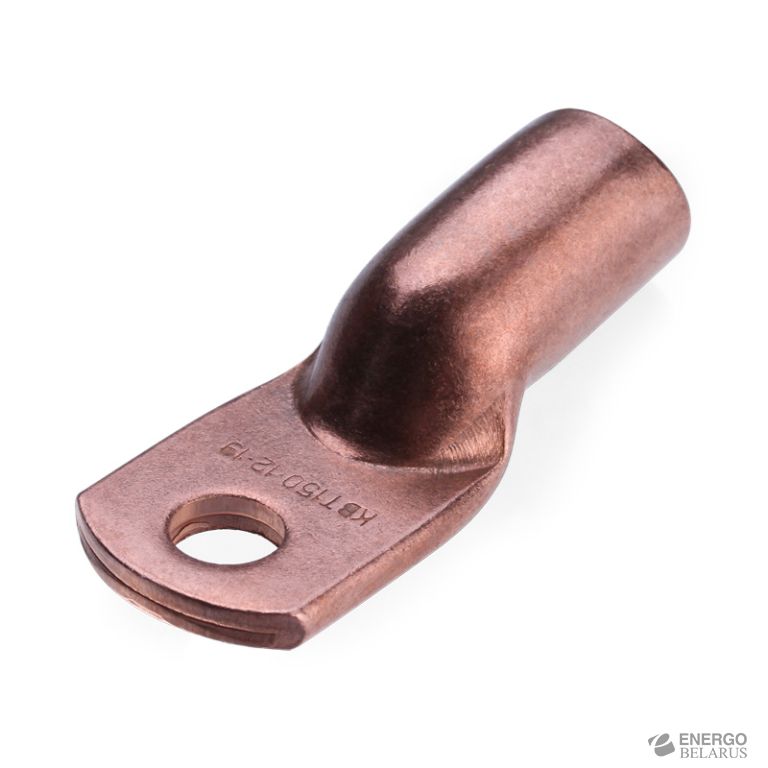

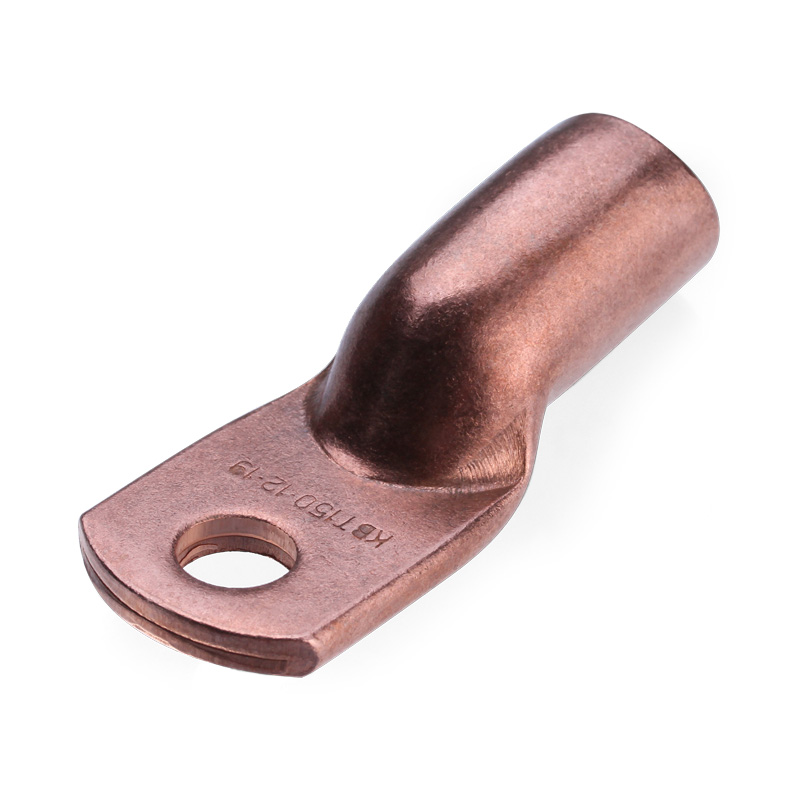

Наконечники медные под опрессовку тип ТМ.

Область применения: кабельные наконечники применяются для соединения токопроводящих жил с оборудованием.

Назначение: кабельные наконечники под опрессовку ТМ предназначены для оконцевания опрессовкой медных кабелей и проводов.

Материал: электротехническая медь марки М2

Покрытие: без покрытия (климатическое исполнение: «УХЛЗ»)

Рабочее напряжение: до 35 кВ

Хвостовики наконечников ТМ по ГОСТ рассчитаны на кабели и провода 5-го и 6-го классов гибкости. Для монтажа стандартных медных жил 2-го и 3-го классов гибкости рекомендован выбор размеров наконечников по специальной таблице. Обязательное снятие фаски и галтовочная операция исключают наличие заусенцев и облегчают заведение кабельной жилы в наконечник. После штамповки наконечники подвергаются отжигу для повышения пластичности материала.

Штампованная маркировка типоразмера и логотипа производителя на каждом наконечнике.

Наименование	Размер винта	Сечение, мм²		Размеры, мм
Наименование	Размер винта	2, 3 класс	5, 6 класс	D	B	L	d	d₁
ТМ 10–5–5	М5	10	10	5.3	11	40	8	5
ТМ 10–6–5	М6	10	10	6.4	14	40	8	5
ТМ 10–8–5	М8	10	10	8.4	16	40	8	5
ТМ 16–6–6	М6	16	16	6.4	14	40	9	6
ТМ 16–8–6	М8	16	16	8.4	16	40	9	6
ТМ 25–6–7	М6	25	25	6.4	15	45	10	7
ТМ 25–8–7	М8	25	25	8.4	16	45	10	7
ТМ 25–8–8	М8	35	25	8.4	16	50	11	8
ТМ 25–10–8	М10	35	25	10.5	20	50	11	8
ТМ 35–8–9	М8	35	35	8.4	18	60	12	9
ТМ 35–10–9	М10	35	35	10.5	20	60	12	9
ТМ 35–12–9	М12	35	35	13	22	60	12	9
ТМ 35–8–10	М8	50	35	8.4	20	63	13	10
ТМ 35–10–10	М10	50	35	10.5	20	63	13	10
ТМ 35–12–10	М12	50	35	13	22	63	13	10
ТМ 50–8–11	М8	70	50	8.4	20	63	14	11
ТМ 50–10–11	М10	70	50	10.5	22	63	14	11
ТМ 50–12–11	М12	70	50	13	24	63	14	11
ТМ 70–10–13	М10	95	70	10.5	24	65	16	13
ТМ 70–12–13	М12	95	70	13	24	65	16	13
ТМ 95–10–15	М10	120	95	10.5	28	75	19	15
ТМ 95–12–15	М12	120	95	13	28	75	19	15
ТМ 95–10–16	М10	120	95	10.5	30	75	20	16
ТМ 95–12–16	М12	120	95	13	30	75	20	16
ТМ 120–12–17	М12	150	120	13	34	81	22	17
ТМ 120–16–17	М16	150	120	17	34	81	22	17
ТМ 120–12–18	М12	150	120	13	35	85	24	18
ТМ 120–16–18	М16	150	120	17	35	85	24	18
ТМ 150–12–19	М12	185	150	13	36	90	25	19
ТМ 150–16–19	М16	185	150	17	36	90	25	19
ТМ 150–12–20	М12	185	150	13	38	90	26	20
ТМ 150–16–20	М16	185	150	17	38	90	26	20
ТМ 185–12–21	М12	240	185	13	40	95	27	21
ТМ 185–16–21	М16	240	185	17	40	95	27	21
ТМ 185–20–21	М20	240	185	21	40	95	27	21
ТМ 185–16–23	М16	240	185	17	45	105	30	23
ТМ 185–20–23	М20	240	185	21	45	105	30	23
ТМ 240–16–24	М16	300	240	17	48	105	32	24
ТМ 240–20–24	М20	300	240	21	48	105	32	24
