Наконечник штыревой втулочный НШв 4,0-9 (уп./100шт) КС

• Назначение
• Применение
• Преимущества
• Технические характеристики
• Габаритные и установочные размеры
• Особенности эксплуатации и монтажа

Назначение

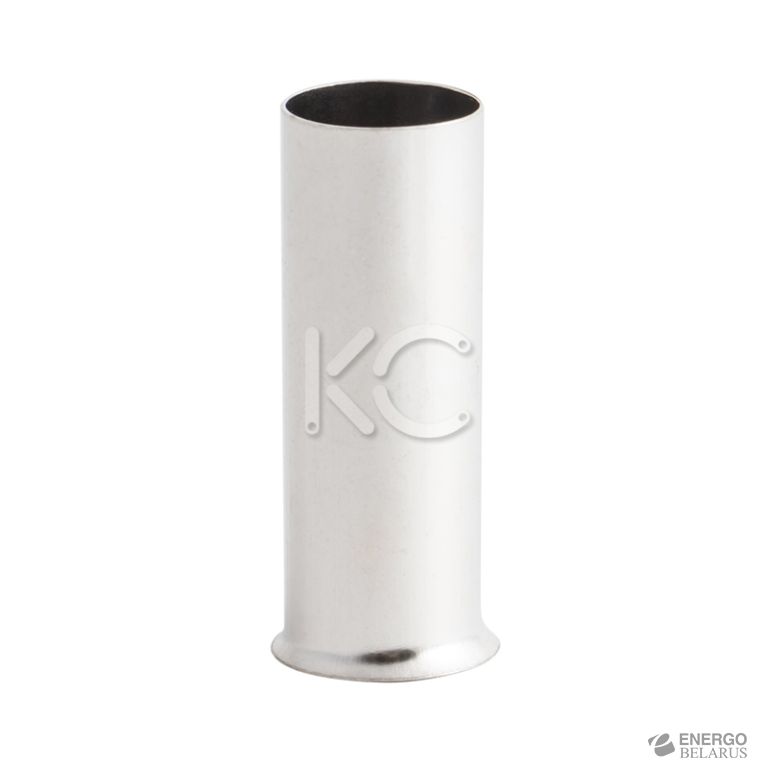

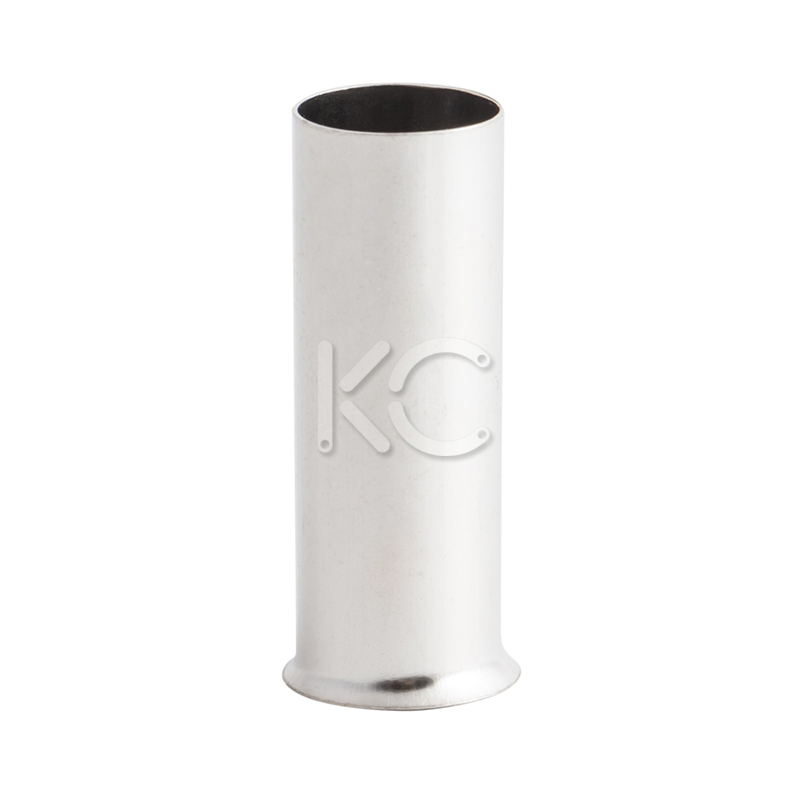

Втулочные наконечники НШв КС являются единственными специально разработанными наконечниками под опрессовку, которые полностью заменяют обязательный процесс облуживания многопроволочных медных проводов (типа ПВ-3, ПВС и т. п.) при монтаже различного электрооборудования. Втулочные наконечники представляют собой медную луженую трубку, один конец которой развальцован для облегчения ввода многожильного провода.

Применение

• Предназначены для оконцевания методом опрессовки гибких многопроволочных медных проводников.
• Трансформируют концы многожильных проводов в монолитные штифты.

Преимущества

• Материал наконечника: медь марки М1.
• Покрытие: электролитическое лужение.
• Идеальное решение при необходимости обжима кабелей с увеличенной толщиной изоляции.
• Дешевле штыревых втулочных изолированных наконечников при сохранении основного функционала.
• Обжатие в считанные секунды специальными пресс-клещами позволяет существенно сэкономить время монтажа.

Технические характеристики

Габаритные и установочные размеры

Схема	Размеры, мм
	L	9
	d	3.2
	d1	2.8
	d2	3.9
	F	9

Особенности эксплуатации и монтажа

Процесс монтажа втулочного наконечника занимает несколько секунд:

1. Предварительно зачищенная многопроволочная медная жила заводится внутрь втулки до упора (упор обеспечивается заходом провода в сужающийся раструб втулки до среза изоляции).
2. Затем втулочная часть наконечника опрессовывается поверх втулки специальным инструментом. При опрессовке контактная часть многопроволочного провода, обжатая втулкой, образует единую монолитную конструкцию, а изолирующая манжета перекрывает изоляцию провода.

При необходимости опрессованная втулка может быть впоследствии обрезана по длине на глубину захода в контактное гнездо электрооборудования.
