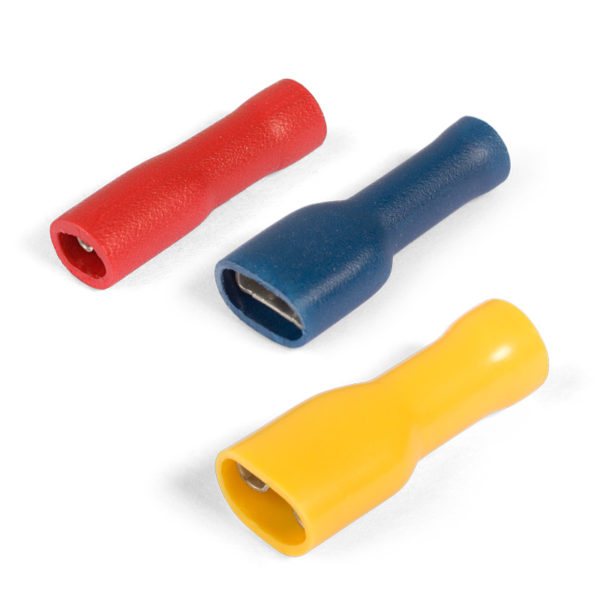

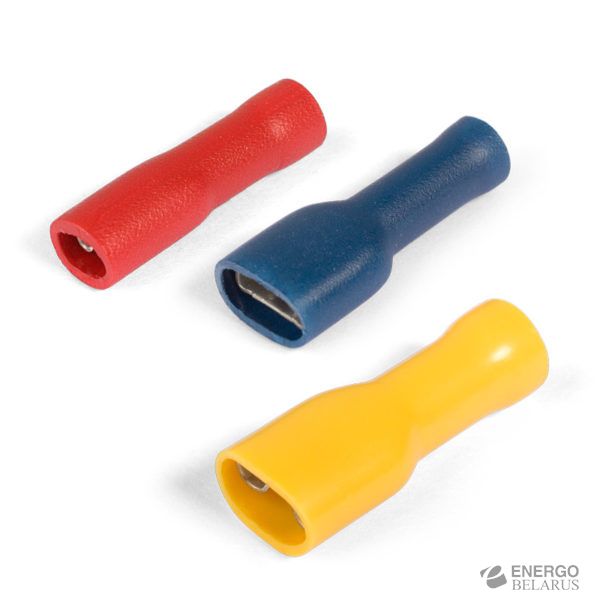

Разъем плоский полностью изолированный "мама" РППИ-М
Ассортимент
Показать еще ассортимент
Назначение: разъемы плоские полностью изолированные «мама» в ПВХ корпусе РППИ-М предназначены для формирования быстроразъемных изолированных соединений многопроволочных медных проводов с клеммными выходами электрооборудования типа «папа» или наконечниками типа «папа».
Материал изоляции: самозатухающий ПВХ. Класс V-0 по UL94.Термостойкость изоляции - 75 °C.
Материал разъема: латунь марки Л63.
Покрытие разъема: электролитическое лужение.
Максимальное напряжение: 400 В.
Особенности конструкции разъема РППИ-М:
- разъемы интегрированы в полностью изолированный корпус, обеспечивающий механическую защиту и изоляцию разъемного соединения;
- поперечные засечки на внутренней поверхности трубной части разъемов увеличивают механическую прочность соединения с жилой;
- каждая клемма имеет конструктивный фиксатор замкового типа для прочного механического соединения с разъемом «папа».
| Наименование | Сечение, мм² | Ток, А | Размер контакта, мм | Размеры, мм | |||
| B | L | d₁ | S | ||||
| РППИ-М 1.5-(2.8) | 0.5-1.5 | 10 | 2.8×0.8 | 3.1 | 19 | 1.7 | 0.4 |
| РППИ-М 1.5-(4.8) | 0.5-1.5 | 10 | 4.8×0.8 | 5.1 | 20.5 | 1.7 | 0.4 |
| РППИ-М 1.5-(6.3) | 0.5-1.5 | 10 | 6.3х0.8 | 6.6 | 21.8 | 1.7 | 0.4 |
| РППИ-М 2.5-(4.8) | 1.5–2.5 | 15 | 4.8х0.8 | 5.1 | 20.2 | 2.3 | 0.4 |
| РППИ-М 2.5-(6.3) | 1.5-2.5 | 15 | 6.3х0.8 | 6.6 | 22.2 | 2.3 | 0.4 |
| РППИ-М 6.0-(6.3) | 4.0-6.0 | 24 | 6.3х0.8 | 6.6 | 24.2 | 3.4 | 0.4 |
