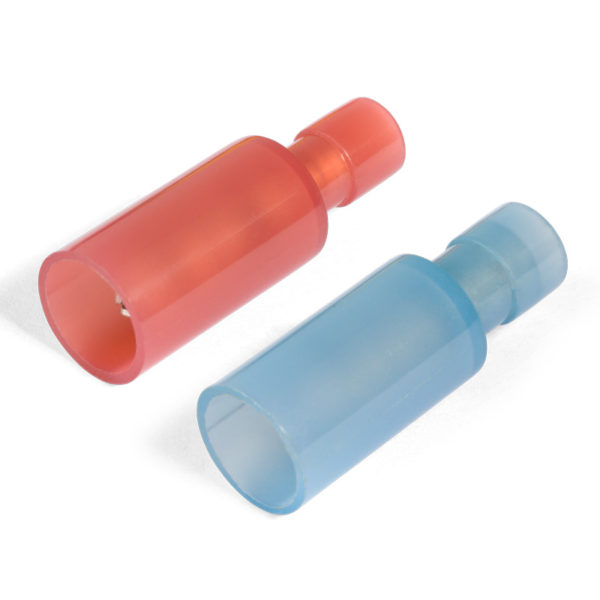

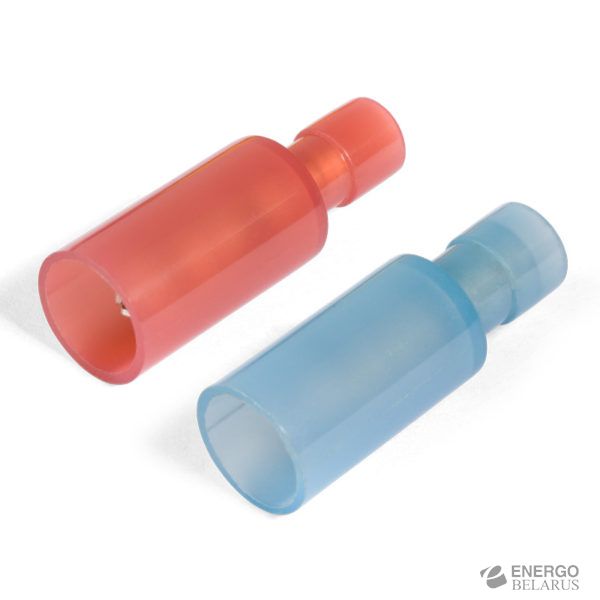

Разъем штекерный виброустойчивый "папа" ВРШИ-П(н)
Характеристики
Назначение: виброустойчивые разъемы штекерные «папа» в нейлоновом корпусе ВРШИ-П(н) предназначены для формирования изолированных быстроразъемных соединений многопроволочных медных проводов штекерного типа.
Материал изоляции: самозатухающий нейлон. Не содержит галогенов. Термостойкость изоляции — 105 °C.
Материал разъема: латунь марки Л63.
Покрытие разъема: электролитическое лужение.
Максимальное напряжение: 400 В.
Особенности конструкции разъема ВРШИ-П(н):- дополнительная медная втулка увеличивает механическую прочность соединения с проводом на 25–30% и делает соединение вибростойким;
- медная втулка образует конусообразный вход для быстрого заведения в клемму многопроволочных медных жил;
- специальный замковый механизм обеспечивает необходимую механическую прочность соединения «мама-папа»;
- поперечные засечки на внутренней поверхности трубной части разъемов увеличивают механическую прочность соединения с жилой.
Благодаря пулевидной форме клеммы «папа», монтаж с ответной штекерной клеммой «мама» не требует точного взаимного позиционирования клемм и занимает минимальное время. Комплементарны ответным разъемам ВРШИ-М(н).
| Наименование | Сечение, мм² | Ток, А | Размеры, мм | |||
| D | L | P | d₁ | |||
| ВРШИ-П(н) 1.5–4 | 0.5-1.5 | 10 | 4 | 26 | 10 | 1.7 |
| ВРШИ-П(н) 2.5–4 | 1.5-2.5 | 15 | 4 | 26 | 10 | 2.3 |
