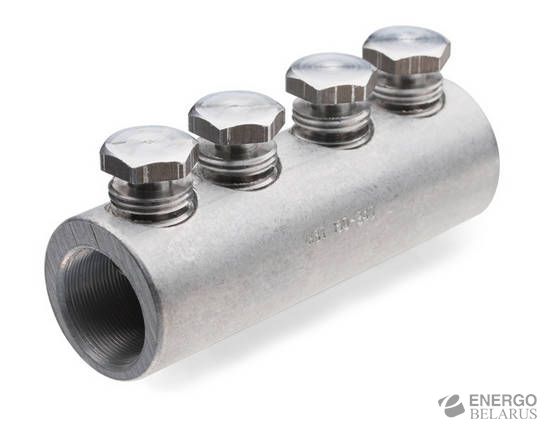

Соединитель болтовой с рядным расположением болтов СБ
Ассортимент
Область применения: кабельные соединители применяются в процессе строительных и монтажных работ по прокладке кабельных линий.
Назначение: кабельные соединители СБ предназначены для соединения любого типа кабельных жил: алюминиевых и медных, круглых и секторных, моножильных и многопроволочных.
Рабочее напряжение: до 10 кВ.
Материал корпуса и болтов: специальный алюминиевый сплав.
Покрытие: без покрытия.
Крепление соединителя СБ на жиле осуществляется методом завинчивания болтов со срывной головкой. Болтовые головки срываются при достижении установленного момента, обеспечивающего оптимальные механические и электрические свойства контактного соединения. Конструкция болтов имеет несколько проточек - срывных «шеек», благодаря чему срыв головки происходит вровень или ниже поверхности соединителя. Болты на корпусе соединителя расположены в ряд.
Цилиндрическая часть соединителя имеет эксцентриковое отверстие под кабельную жилу. Рифленая накатка на внутренней поверхности цилиндрической части соединителей увеличивает площадь и механическую прочность контактного соединения. Соединители имеют внутреннюю конструктивную перегородку, определяющую глубину захода кабельной жилы. На каждом соединителе выбита маркировка с указанием номинального диапазона сечений кабеля и логотипа производителя.
Кабельные соединители СБ рекомендованы для монтажа термоусаживаемых муфт и оснащения ремонтно-аварийных служб.

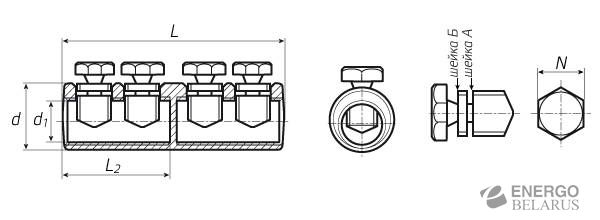

Типоразмеры:
|
Наименование |
Кол-во болтов |
Диапазон сечений, мм² |
Размеры, мм |
||||
|
L |
L₂ |
d |
d₁ |
N |
|||
|
2СБ-10/25 |
2 |
10-25 |
40 |
18 |
13 |
8 |
8 |
|
4СБ-25/50 |
4 |
25-50 |
66 |
31.5 |
19 |
11 |
12 |
|
4СБ-70/120 |
4 |
70-120 |
96 |
46.5 |
27 |
17 |
17 |
|
4СБ-150/240 |
4 |
150-240 |
110 |
53.5 |
37 |
25 |
19 |
