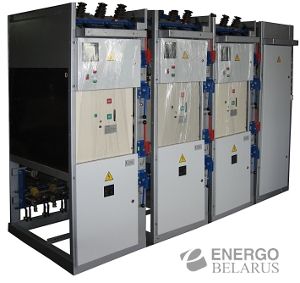

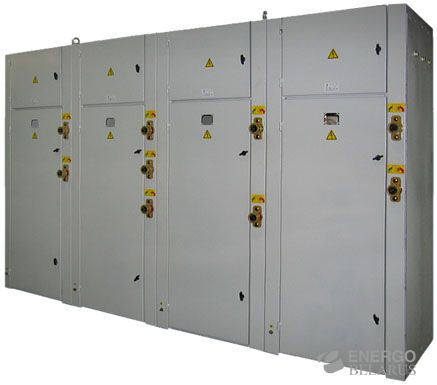

Камера КСО-394

Камеры сборные одностороннего обслуживания (далее – камеры КСО) предназначены для приема и распределения электрической энергии трехфазного переменного тока частотой 50 Гц на номинальное напряжение 6 и 10 кВ в системах с изолированной нейтралью и используются для комплектования закрытых распределительных устройств трансформаторных подстанций.

Основные параметры и характеристики камеры КСО:

• Номинальное напряжение, кВ 6; 10;
• Наибольшее рабочее напряжение, кВ 7,2; 12;
• Номинальный ток отключения выключателя нагрузки, А 630;
• Вид управления аппаратами - ручной привод;
• Срок службы, лет 25.

Камеры КСО представляют собой каркасную металлическую конструкцию с передней дверью, смотровым окошком, внутри которой стационарно установлена коммутационная и вспомогательная аппаратура. Крайние в ряду камеры КСО могут комплектоваться торцевыми панелями или зашиваться металлическим листом, что оговаривается в опросном листе заказа. На боковых фасадных стойках камер КСО расположены приводы выключателей нагрузки, разъединителей и заземляющих ножей.

В пределах одной камеры КСО выполнены следующие механические блокировки:

• блокировка не допускающая включение заземляющих ножей выключателя нагрузки (разъединителя) при включенных главных ножах;
• блокировка не допускающая включение главных ножей выключателя нагрузки (разъединителя) при включенных заземляющих ножах.
