Камера КСО-394-3-630-10-УЗ

Камеры КСО применяются в электрических сетях с трёхфазным переменным током частотой 50 - 60 Гц напряжением от 6 и до 10 кВ, где присутствует изолирование или заземление нейтрали через дугогасящий реактор.

Основной потребитель камер КСО - народное хозяйство. Камера КСО является основой распределительных устройств, задача которых приём и распределение электроэнергии. Принцип работы и цена камеры КСО 394 определяется набором присутствующих схем основных и вспомогательных цепей.

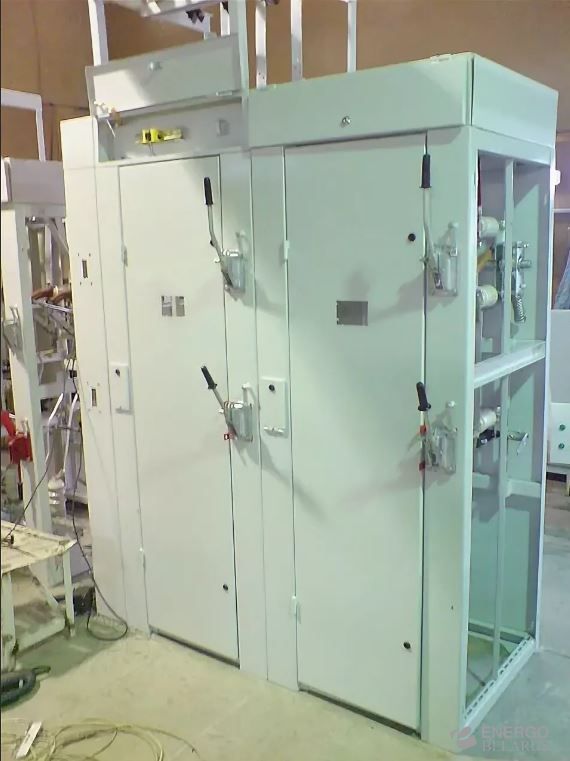

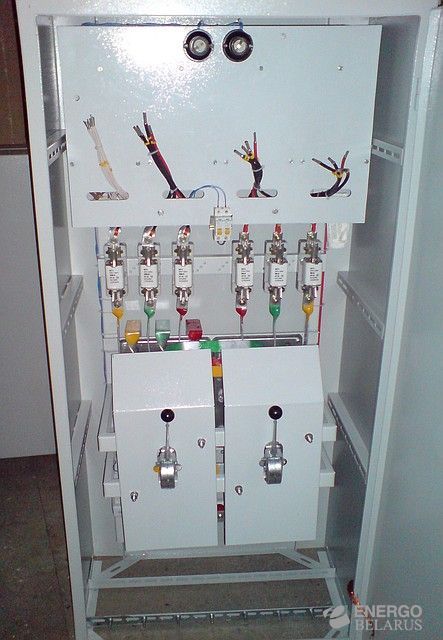

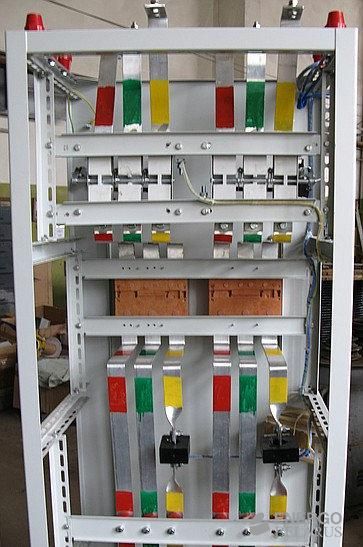

Камера КСО 394 представляет собой сварную конструкцию из стального профиля. Внутри камеры размещается аппаратура и шины основных цепей, на фасаде предусмотрены приводы управления разъединителем и выключением нагрузки. Доступ внутрь камеры КСО обеспечивает одностворчатая дверь, на которой есть смотровое окно для осмотра внутренней зоны. В двери установлен замок, который закрывается с помощью одного ключа. Все остальные стенки камеры закрыты стальным листом.

Особенности:

• В камере КСО предусмотрена возможность установки аппаратуры контроля положения заземлителя и выключателя. Оборудовав ячейку моторным приводом, можно управлять выключателем нагрузки дистанционно. После установки дополнительного оборудования, цена камеры КСО 366 несколько вырастет, но зато появится возможность осуществлять диспетчеризацию.
• Камеры КСО и шинные мосты серии 394 предназначены для комплектования распределительных устройств и служат для приёма и распределения электрической энергии пере-менного тока частотой 50 Гц при номинальном напряжении 10 кВ.
• Камеры предназначены для кабельных и шинных вводов. Возможна однорядная и двухрядная уста-новка камер КСО-394. При двухрядной установке камеры комплектуются шинными мостами как с разъединителями, так и без них. Приводы управления разъединителями (при их наличии) размещаются на торцевых панелях блока из камер КСО-394.
• В камерах предусмотрена возможность установки инвентарной перегородки для ограждения частей, остающихся под напряжением при работе персонала на кабеле.
• Степень защиты со стороны фасада - IP20, с остальных сторон - IP00 по ГОСТ 14254-96.
• Вид климатического исполнения – У3 по ГОСТ 15150-69.

• наибольшая высота над уровнем моря - не более 1000 м;
• рабочий диапазон температуры окружающей среды: от минус 45 до плюс 40 °С;
• тип атмосферы - II по ГОСТ 15150-69;
• окружающая среда - не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, снижающих параметры камер КСО и шинных мостов в недопустимых пределах;
• камеры КСО и шинные мосты не предназначены для установки и эксплуатации в сейсмоопасных, взрывоопасных и пожароопасных зонах.
• Средний срок службы камер и шинных мостов - 25 лет.
