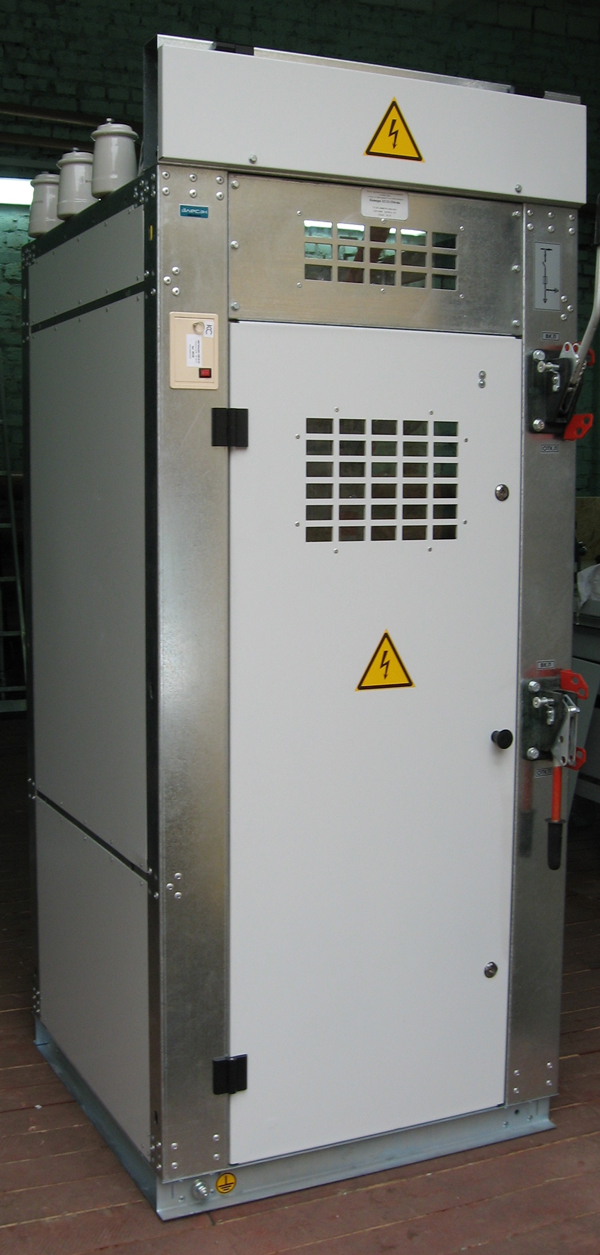

Камера КСО-394 М

Камеры КСО предназначены для приёма и распределения электрической энергии трёхфазного переменного тока частотой 50 Гц на номинальное напряжение 10 кВ в сетях с изолированной нейтралью, для комплектования распределительных устройств закрытых трансформаторных подстанций (ЗТП), внутренней установки, общего назначения.

Вид климатического исполнения камер - У3 по ГОСТ 15150.

Камеры КСО серии 394 М представляют собой модернизированную версию серии 394, при этом габаритные размеры камер старой и новой серий и присоединительные размеры полностью совпадают.

Особенностями конструкции камеры КСО-394М являются:

- каркас камеры выполнен преимущественно из оцинкованной стали на стальных заклепках диаметром 6,4мм.,  это позволяет значительно повысить коррозионную стойкость камеры; - на фасаде камеры над  дверью  установлена съемная вставка со смотровым окном, которая позволяет визуально проводить осмотры коммутационного аппарата и сборных шин, кроме того внизу вставки расположена прорезь для установки стеклотекстолитовой инвентарной перегородки  при отключенном выключателе. это позволяет полностью изолировать сборные шины при ремонтных и регламентных работах; - взводная пружина выключателя нагрузки ВНПР не выступает за габарит задней стенки камеры, что позволяет устанавливать камеру вплотную к стене.

В качестве  коммутационного аппарата на камерах КСО-394 М могут быть установлены:

- выключатель нагрузки ВНПР - выключатель нагрузки NAL, NALF - выключатель нагрузки OM

Кроме того дополнительно в камерах КСО-394 М могут быть установлены:

- трансформаторы тока ТОЛ-10 - трансформатор напряжения 3ЗНОЛ, 3ЗНОЛПМИ - датчики наличия напряжения с индикацией на лицевой панели - указатель поврежденного направления УПН-КЛ, УПН-ВЛ, УУПН - амперметр, электросчетчик
