Анализатор кислорода ТДК-3М

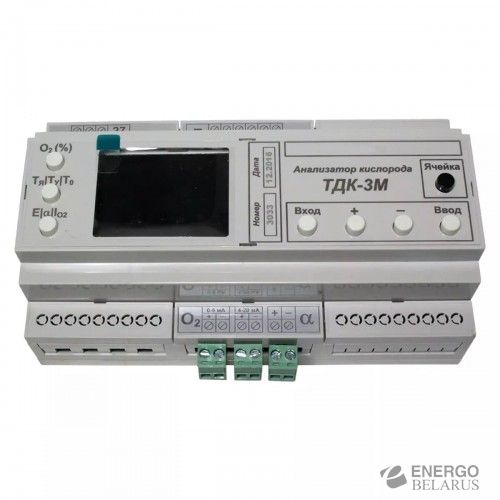

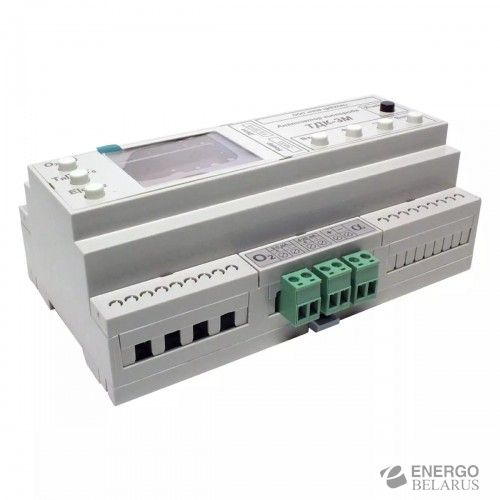

Серийно изготавливаемый анализатор кислорода ТДК-3М рекомендован к использованию для беспрерывного анализа в дымовых отходящих газах содержания кислорода в диапазонах от 1 до 21 % объёмной доли. Конструкция кислородомера состоит из погружного кислородного зонда, вторичного преобразователя, блока питания, микрокомпрессора.  На лицевой панели блока управления и индикации имеется цифровой дисплей и кнопки управления. Длина измерительного зонда может составлять от 270 мм до 2000 мм. Максимальная длина кабельной линии от зонда к вторичному преобразователю не должна превышать 250 метров.

Области применения:

• предприятия теплоэнергетики (котельные, магистральные тепловые сети);
• нефтехимическая промышленность;
• металлургия;
• производство строительных материалов;
• сфера ЖКХ.

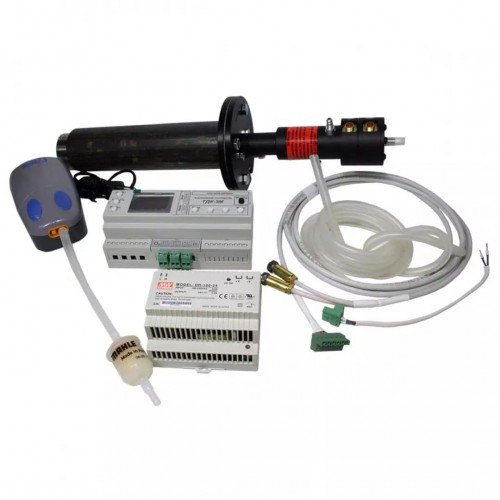

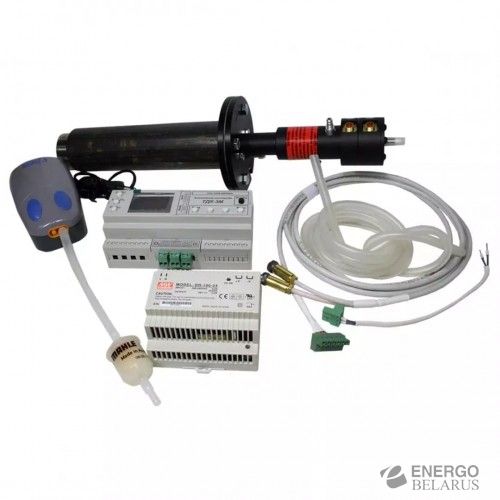

Комплект поставки

• погружной кислородный зонд — 1 шт.;
• вторичный преобразователь — 1 шт.;
• кабель соединительный — 1 шт.;
• розетка для подключения сети — 1 шт.;
• розетка для подключения токового выхода — 1 шт.;
• микрокомпрессор — 1 шт.;
• монтажная труба зонда с фланцем — 1 шт.;
• герметизирующая прокладка из паронита — 1 шт.;
• болт с гайкой для крепления зонда — 4 шт.;
• техническое описание и инструкция по эксплуатации — 1 шт.;
• паспорт — 1 шт.

Особенности газоанализатора ТДК-3М:

• на рынке измерительных приборов более 20 лет;
• прост в монтаже и использовании;
• функционирует при температурном режиме от 0 до 570 ℃ и абсолютной влажности до 100 %;
• эксплуатация в условиях повышенной влажности и запылённости;
• наличие надёжного, производительного фильтра для работы в неблагоприятных условиях;
• поставляется с прохождением первичной поверки;
• гарантия бесперебойной работы - 2 года.

Характеристики

• Диапазон измерений объёмной доли свободного кислорода от 0 до 21%.
• Рабочая температура ячейки 570°С;
• Пределы допустимого значения основной приведенной погрешности измерения объемной доли свободного кислорода в интервале 2-21% - ±2%;
• Предел допустимого значения основной абсолютной погрешности измерения объемной доли свободного кислорода в интервале 0-2% - ±0,04%;
• Предел допускаемого значения времени задержки показаний при резком изменении содержания кислорода в измеряемом газе; t(0,1) - 3,0 с, t(0,9) - 30 с;
• Газоанализатор имеет 2 токовых выхода 0 – 5 и 4 – 20 мА;
• Выходной сигнал, пропорциональный содержанию кислорода, настраивается под любой диапазон в пределах 0…21% об. О2;
• Максимальная потребляемая мощность газоанализатора - 100 Вт;
• Напряжение питания вторичного прибора и микрокомпрессора (220) В с частотой (50±2) Гц;
• Рабочая температура 0-570 Cº
• Абсолютная влажность 0 до 100 %
• Габаритные размеры вторичного преобразователя, мм 260х212х98;
• Габаритные размеры микрокомпрессора, мм 150х80х40.
