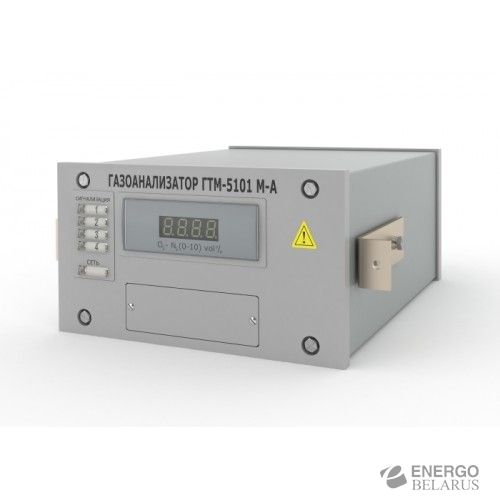

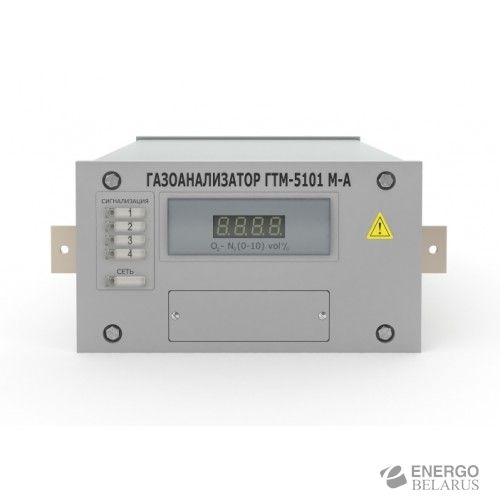

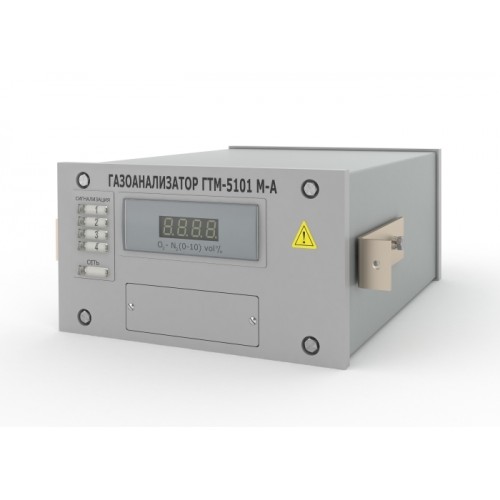

Газоанализатор для кислорода ГТМ-5101М-А
Характеристики
| Производитель | Аналитприбор |
| Страна производитель | Россия |
| Тип | Стационарный |
| Диапазон рабочих температур, °С | +5...+50 |
| Масса, кг | 10 |
| Степень защиты, IP | 54 |
| Принцип действия | Термомагнитный |
| Способ забора пробы | Принудительный |
| Исполнение | Атомное |
Предназначен для измерения объемной доли кислорода в азоте в технологических газовых смесях.
Область применения: контроль технологических процессов и воздуха рабочей зоны на предприятиях атомной энергетики.
Отличительные особенности
- газоанализаторы относятся к элементам управляющих систем нормальной эксплуатации (УСНЭ), классу 3Н по ПН АЭ Г-01-011-97
- все газоанализаторы ГТМ-5101М-А и вспомогательное оборудование к ним проходят при выпуске 100% приемку Федеральной Службы по Экологии, Технологии и Атомному Надзору (ФСЭТАН)
- степень защиты корпуса газоанализатора - IР54
- варианты климатического исполнения: ТМ3 (экспортное)
- если параметры газовой смеси на входе в газоанализатор не соответствуют вышеперечисленным, то можно использовать блок пробоподготовки БП-1-А или по желанию потребителя отдельные вспомогательные устройства (холодильник ХК-3А (ИБЯЛ.065142.005), термохолодильник-А(ИБЯЛ.418316.016), клапан предохранительный ИБЯЛ.301122.044, вентиль точной регулировки ВТР (ИБЯЛ.306577.002-04), поставляемые по отдельному договору
- цифровая индикация содержания измеряемого компонента
- наличие 4 порогов сигнализации
- коммутация внешних цепей одной группой переключающихся контактов реле при срабатывании сигнализации
- выдача информации о концентрации измеряемых компонентов по токовому выходу 0-5 или 4-20 мА (переключаются) и RS232
Сведения об оборудовании
- контроль технологических процессов на предприятиях атомной энергетики
- непрерывное измерение объемной доли кислорода в азоте
- температура окружающей среды от +5 до +50 оС
- цифровой сигнал RS 232
- степень защиты - IP54
- наличие 4 порогов сигнализации
Характеристики
| Характеристики | Значения | Примечание |
| Диапазоны измерений О2, % об | 0-1; 0-2; 0-3; 0-5; 0-10; 0-21; 0-30 | осн. привед. погр, %: ± 4 |
| Время прогрева, мин, не более | 60 | |
| Установление показаний, с, не более | 60 | |
| Наличие 4 порогов сигнализации в пределах диапазона измерений, % | 5 - 90 | устан. по согласованию с потребителем (стандартная установка 20, 40, 60, 80% от диапазона измерения) |
|
Выходные параметры: унифицированный сигнал, мА цифровой сигнал «сухие» контакты реле |
0-5 или 4-20 RS 232 одна группа |
переключается
для каждого порога (0,1 – 1)А в зависимости от напряжения и вида нагрузки |
| Параметры измеряемой среды: | ||
| температура, °С | +5 ÷ +40 | |
| давление, кПа | 84 ÷ 106,7 | |
| влага, г/м3, не более | 5 | |
| пыль, г/м3, не более | 0,01 | |
| объемный расход, л/мин | 0,7 ±0,2 | |
| содержание SO2, мг/м3 | до 20 | |
| содержание NOX, мг/м3 | до 1000 | |
| содержание Н2S, г/м3 | до 0,01 | |
| содержание NH3, г/м3 | до 0,01 | |
| Температура окружающей среды, °С | +5 ÷ +50 | |
| Напряжение питания, В | ~ 220 | |
| Потребляемая мощность, ВА | 25 | |
| Габаритные размеры, мм | 306х370х140 | |
| Масса, кг, не более | 10 | |
| Срок службы, лет, не менее | 10 |
