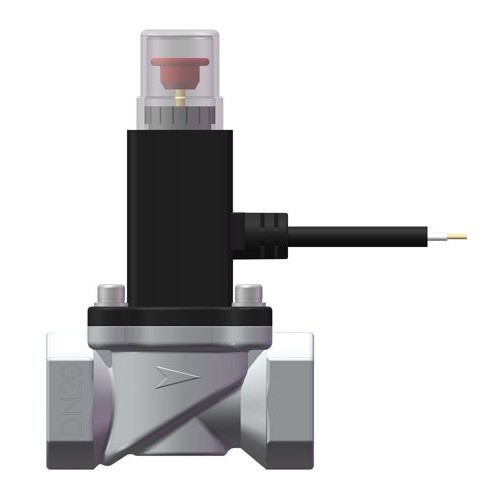

Клапан отсекатель электромагнитный Кенарь GV-80

GV-80 - стандартный нормально открытый электромагнитный клапан, срабатывающий от импульсного сигнала, перекрывающий подачу газа, предназначен для совместного использования с сигнализаторами загазованности.

Использование клапана GV-80:

• Электромагнитный газовый клапан устанавливается в трубопровод, по которому подается газ потребителям.
• При установке клапана необходимо соблюдать направление движения газа. Направление установки клапана обозначено стрелкой на боковой стороне прибора.
• Направление движения газа в клапане: от газовой магистрали к потребителям.
• Клапан может устанавливаться на трубы, идущие как в горизонтально, так и в вертикально.

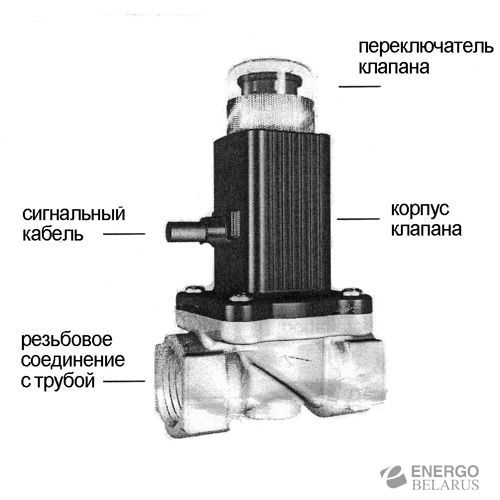

• Для открытия клапана в ручном режиме необходимо открутить защитный прозрачный колпачок и потянуть красный диск вверх до упора.
• Для закрытия клапана (перекрытия подачи газа) в ручном режиме необходимо открутить защитный прозрачный колпачок и нажать сверху на красный диск переместив его вниз до упора.
• Для защиты механизма от пыли и грязи, после операций по ручному открытию или закрытию клапана, всегда устанавливайте защитный колпачок.
• Для работы клапана в автоматическом режиме, его необходимо подключить к сигнализатору загазованности, который имеет разъем для подключения клапана.
• При превышении концентрации газа в помещении, сигнализатор подаст импульсный сигнал и клапан автоматически перекроет подачу газа.
• После устранения утечки газа и проветривания помещения, необходимо открыть клапан вручную.

ВНИМАНИЕ: при подключении клапана к сигнализатору соблюдайте полярность.

ВНИМАНИЕ: установка газового клапана должна производится исключительно уполномоченными организациями, имеющими разрешение или лицензию на работу с газовым оборудованием.

Перед установкой внимательно ознакомьтесь с "Руководством по эксплуатации" на устройство.

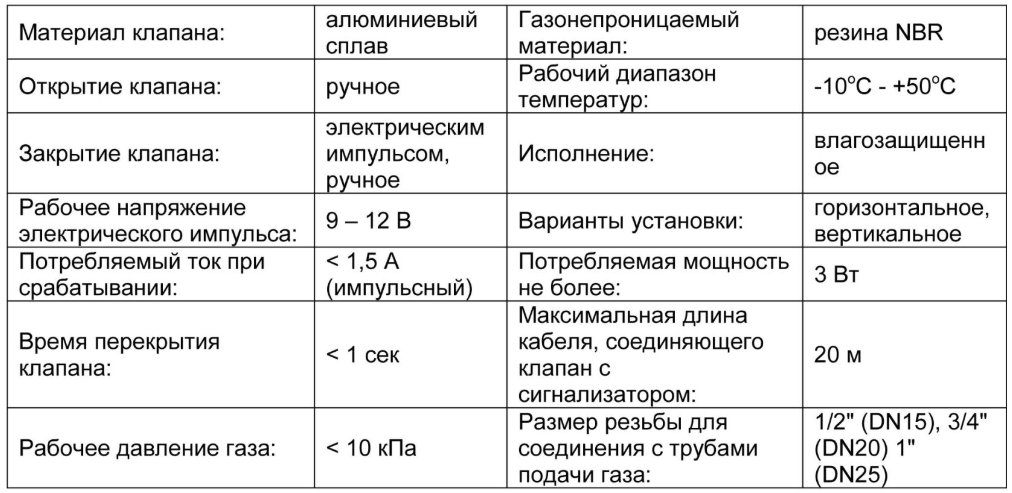

Технические характеристики клапана GV-80

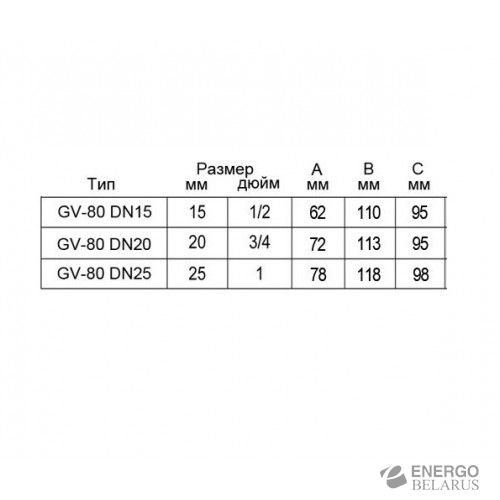

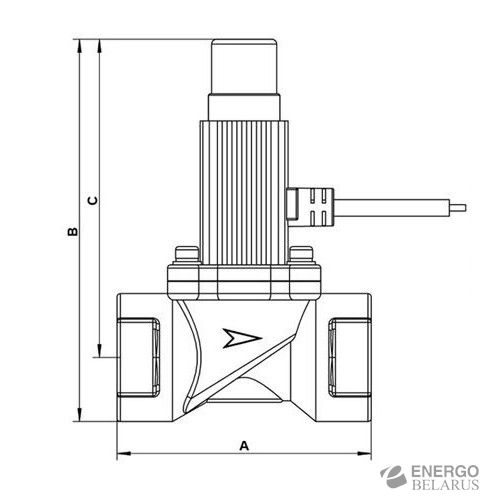

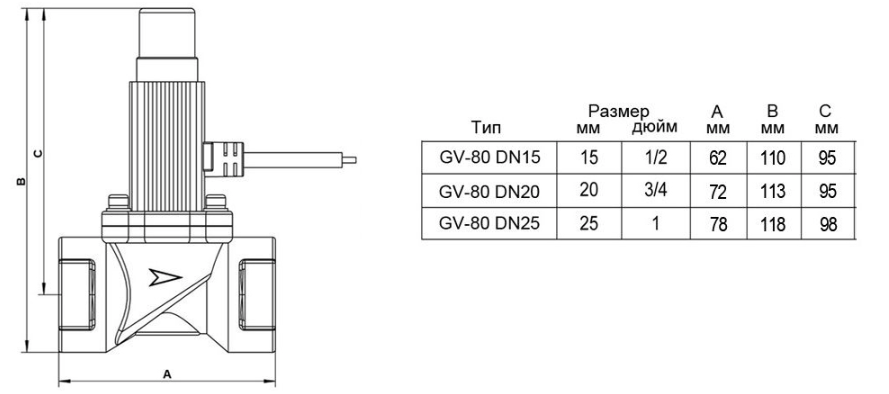

Габаритные размеры
