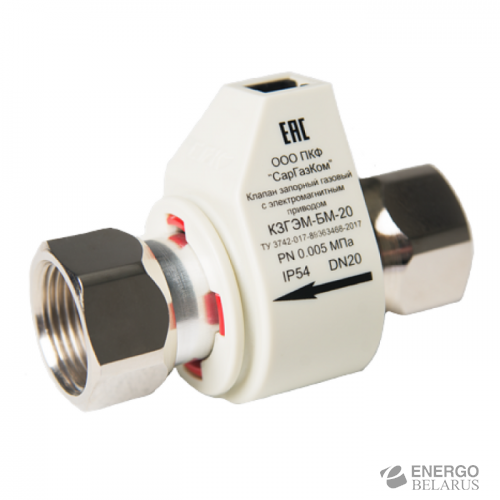

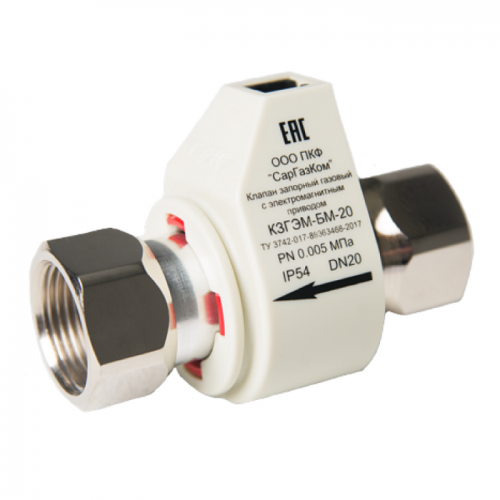

Клапан запорный газовый электромагнитный КЗГЭМ-БМ 2018
Характеристики
| Производитель | Аналитприбор |
| Страна производитель | Россия |
| Гарантия, мес | 12 |
Клапан запорный газовый с электромагнитным приводом КЗГЭМ-БМ (далее клапан) предназначен для использования в качестве запорного устройства трубопроводных магистралей и газогорелочных устройств с рабочей средой в виде природного газа по ГОСТ 5542-87, паровой фазой сжиженного углеводородного газа по ГОСТ Р 52087 2003 или воздуха с давлением до 0,005 МПа ( до 0,05 кгс/см²). К газопроводу клапан КЗГЭМ-БМ крепится стальными оцинкованными гайками.
Новое изделие представляет собой линейку клапанов с номинальными диаметрами 15, 20, 25. Клапаны могут выпускаться с переменным диаметром. Например, на входе установлено муфтовое соединение диаметром 25, а на выходе диаметром 15 или наоборот. Также возможна поставка клапанов с соединением с наружной резьбой и быстроразъемным соединением «американка». Но и это еще не все: любые соединения можно комбинировать между собой любым способом. Всего имеется 81 комбинация.
Чтобы защитить газовое оборудование и сам клапан, на входе КЗГЭМ-БМ установлен специальный фильтр, который не даст засориться горелкам устройств и предотвратит преждевременный выход клапана из строя. Степень фильтрации очень высокая - 55 Микрон.
Простота монтажа достигается за счет огромного спектра присоединительных элементов, а также за счет патентованной технологии подвижного электромагнита. То есть корпус электромагнита с разъемом может свободно вращаться вокруг оси клапана. И направление вывода управляющего кабеля может быть выбрано произвольно.
Клапан КЗГЭМ-БМ может устанавливаться на горизонтальных и вертикальных участках газопровода, на спусках и подъемах.
ООО ПКФ «СарГазКом» обладает исключительными правами на дизайн и конструкцию клапанов запорных газовых с электромагнитным приводом КЗГЭМ-БМ. Оригинальная конструкция изделия защищена патентами на полезную модель № 174371 №168188, №171281 № 167615 №168714. Внешний вид (дизайн) клапана защищен патентами на промышленный образец № 105695, №105696, № 105697. Любое изготовление и копирование изделия или его составных частей без разрешения правообладателя преследуется по закону.
Технические характеристики
| Характеристика | Значение |
|---|---|
| Сопротивление обмотки катушки электромагнита | 16±2 Ом |
| Амплитуда импульса управляющего сигнала для закрытия клапана | 30-45 В |
| Установленный ресурс | 5000 циклов |
| Номинальное давление PN | 0,005 (0,05) МПа (кгс/см²) |
| Испытательное давление для прокладочных и стыковочных соединений клапана | 0,105 (1,05) МПа (кгс/см²) |
| Время срабатывания клапана, не более | 1 с |
| Класс герметичности затвора | А |
| Гарантийный срок эксплуатации | 12 месяцев |
