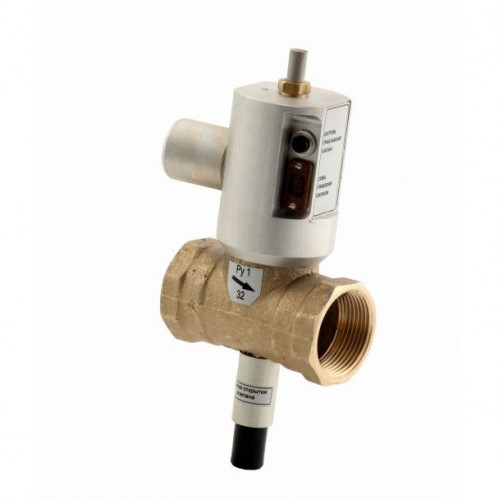

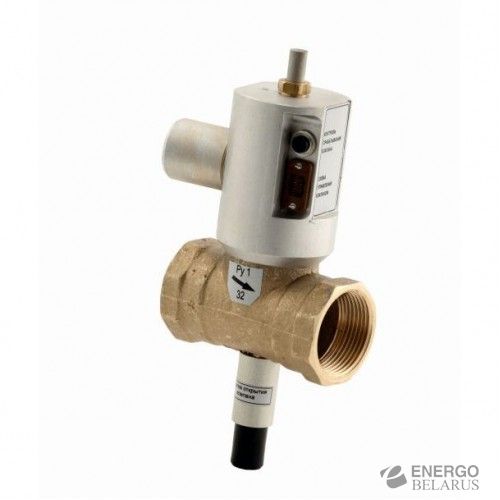

Клапан запорный газовый с электромагнитным приводом КЗГЭМ (ЦИТ)
Характеристики
| Производитель | Аналитприбор |
| Страна производитель | Россия |
Клапан газовый КЗГЭМ предназначен для использования в качестве запорного устройства трубопроводных магистралей с рабочей средой в виде природного газа или воздуха с давлением до 0,3 МПа (до 3,0 кгс/см2).
Габаритные размеры запорных газовых клапанов типа КЗГЭМ
| Тип клапана | Условный проход, мм | Габаритные размеры, мм, не более | Масса, кг, не более | Способ присоединения к трубопроводу | Вид корпуса | Строительные размеры L1xB1xH1(мм), D(G), d(кол.отв.) |
|---|---|---|---|---|---|---|
| КЗГЭМ 15 НД | 15 | 60х42х155 | 0,75 | Муфтовый | Литой | 55х37х150 (½") |
| КЗГЭМ 20 НД | 20 | 70х40х160 | 0,8 | Муфтовый | Литой | 65х32х155 (¾") |
| КЗГЭМ 25 НД (СД) | 25 | 100х90х160 | 0,8 | Муфтовый | Литой | 95х85х155 (1") |
| КЗГЭМ 32 НД (СД) | 32 | 110х90х210 | 1,2 | Муфтовый | Литой | 94x80x205,(1¼") |
| КЗГЭМ 40 НД (СД) | 40 | 120х90х215 | 1,5 | Муфтовый | Литой | 115x85x210,(1½") |
| КЗГЭМ 50 НД (СД) | 50 | 135х95х220 | 2,0 | Муфтовый | Литой | 130x90x215, (2") |
| КЗГЭМ 65 НД (СД) | 65 | 215х125х290 | 7,0 | Муфтовый | Литой | 210х120х285, (2½") |
| КЗГЭМ 80 НД (СД) | 80 | 225х185х270 | 8,0 | Фланцевый | Сварной | 220x180x265, 145, 18(4) |
| КЗГЭМ 100 НД (СД) | 100 | 260х195х290 | 10,0 | Фланцевый | Сварной | 255x195x285,160, 18(4) |
| КЗГЭМ 150 НД (СД) | 150 | 375х280х375 | 25,0 | Фланцевый | Сварной | 370x280x370, 240, 22(8) |
Технические характеристики:
| Наименование параметра или характеристики | Значение |
|---|---|
| 1 Амплитуда импульса управляющего сигнала для закрытия клапана, В | от 30 до 50 |
| 2 Сопротивление обмотки катушки электромагнита, Ом | 16±2 |
| 3 Диапазон условного давления, МПа (кгс/см²): | |
| - для клапанов НД | до 0,005 (0,05) |
| - для клапанов СД | до 0,3 (3) |
| 4 Время срабатывания клапана, с, не более | 1 |
| 5 Напряжение питания узла индикации состояния клапана, В | от 10 до 15 |
| 6 Напряжение сигнала закрытого состояния клапана, В, не более | 0,5 |
Взвод клапана запорного газового электромагнитного КЗГЭМ-У осуществляется вручную. В составе устройства имеется датчик состояния (типа «открыт/закрыт»).
Основные технические данные газовых клапанов КЗГЭМ
- Амплитуда импульса управляющего сигнала для закрытия клапана: от 20 до 42 В.;
- Диапазон условного давления: для запорных элементов НД: до 0,1 (1) МПа (кгс/см2); для запорных элементов СД: до 0,4 (4) МПа (кгс/см2);
- Время срабатывания: не более 1 с.;
- Класс герметичности затвора: А;
- Установка на горизонтальном участке трубы.
