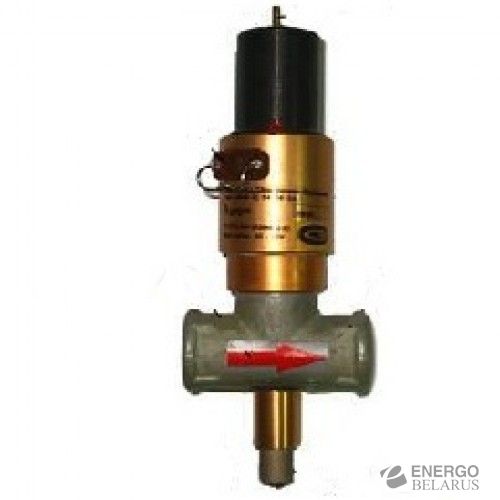

Клапан запорный газовый управляемый импульсный КЗГУИ
Характеристики
| Производитель | Аналитприбор |
| Страна производитель | Россия |
| Класс защиты, IP | 54 |
| Диапазон рабочих температур, °C | +1...+40 |
| Климатическое исполнение | УХЛ 4 |
| Срок службы, лет | 10 |
| Наработка до отказа, ч | 12000 |
Клапаны запорные газовые управляемые импульсные КЗГУИ предназначены для использования в системах (устройствах) контроля загазованности бытовых и производственных помещений, где устанавливаются газоиспользующее оборудование. Клапаны используются в качестве запорного органа на внутренних газопроводах с рабочим давлением от 0,0005 до 0,3 МПа (0,005 - 3,0 кгс/см2) для автоматического отключения подачи газа.
Клапаны изготовляются с условным проходом ДN15, 20, 25, 32, 40, 50, 65, 80, 100, 150. Вид климатического исполнения - УХЛ 4 по ГОСТ 15150.
Технические характеристики клапана КЗГУИ
| Характеристики | Значения |
|---|---|
| Условия эксплуатации: | |
| - температура окружающей среды, °C | от +1 до +40 |
| - относительная влажность воздуха (при температуре 25 °C), %, не более | 80 |
| - атмосферное давление, кПа | от 84 до 106,7 |
| Вид климатического исполнения | УХЛ 4 |
| Рабочая среда | природный газ (метан CH4), воздух |
| Рабочее давление, Мпа (кгс/см2): | |
| - НД | 0,0001 - 0,005 (0,001 - 0,05) |
| - СД | 0,005 - 0,3 (0,05 - 3) |
| Вид корпуса: | |
| - для ДN 15, 20, 25, 32, 40, 50, 65, 80, 100 | литой |
| - для ДN 150 | сварной |
| Условный проход (DN), мм: | |
| - 15, 20, 25, 32, 40НД, 50НД | исполнение I |
| - 40СД, 50СД, 65, 80, 100, 150 | исполнение II |
| Сопротивление обмотки катушки электромагнита, Ом | 4 - 16 |
| Время срабатывания клапанов, с, не более | 1 |
| Амплитуда электрического импульса для закрытия клапана, В | 30 - 50 |
| Длительность электрического импульса для закрытия (прикрытия) клапана, с, не более | 0,2 |
| Частота закрывающих импульсов, Гц, не более | 1 |
| Способ присоединения к трубопроводу: | |
| - ДN 15, 20, 25, 32, 40, 50, 65 | муфтовый |
| - ДN 50, 65, 80, 100,150 | фланцевый |
| Габаритные размеры, мм, не более: | |
| - 15 | 548×35×165 |
| - 20 | 57×35×157 |
| - 25 | 67×39×160 |
| - 32 | 77×52×170 |
| - 40 | 102×57×180 |
| - 50м | 99×70×190 |
| - 50ф | 225×160×270 |
| - 65 | 280×180×260 |
| - 80 | 307×195×345 |
| - 100 | 345×215×360 |
| - 150 | 355×260×360 |
| Масса, кг, не более | |
| - 15 | 0,26 |
| - 20 | 0,31 |
| - 25 | 0,45 |
| - 32 | 0,6 |
| - 40 | 0,9 |
| - 50м | 1 |
| - 50ф | 8 |
| - 65 | 10 |
| - 80 | 17 |
| - 100 | 23 |
| - 150 | 20 |
| Герметичность затвора (для рабочего давления 0,005 МПа и 0,3 МПа) | класс В |
| Установочное положение клапанов | горизонтальное, кнопкой вниз |
| Степень защиты | IP54 |
| Прочность клапанов, Мпа (кгс/см2): | |
| - при испытательном давлении газа для клапанов НД | 0,105 (1,05 кгс/см2) |
| - при испытательном давлении газа для клапанов СД | 0,45 (4,5 кгс/см2). |
| Сопротивление изоляции между токоведущими частями клапанов и нетоковедущими металлическими частями, МОм не менее | 2 |
| Установленный ресурс, циклов | 5000 |
| Средний срок службы, лет, не менее | 10 |
| Средняя наработка на отказ, час, не менее | 12000 |
Импульсный управляемый газовый запорный клапан КЗГУИ используется как быстродействующий электромагнитный клапан совместно с сигнализатором загазованности УКЗ-РУ в бытовых и производственных помещениях, где применяется газовое оборудование. Также клапан КЗГУИ может использоваться в качестве запорного органа на внутренних газопроводах для автоматического отключения подачи газа.
Комплект поставки импульсного управляемого газового запорного клапана КЗГУИ
| Наименование | Количество |
|---|---|
| Клапан КЗГУИ | 1 |
| Паспорт | 1 |
| Руководство по эксплуатации | 1 |
Конструкция клапана КЗГУИ включает:
- корпус клапана;
- разъем питания;
- шток закрытия клапана;
- кнопка открытия клапана;
- направление подачи газа;
- кнопка закрытия клапана (при подключенном сигнализаторе типа УКЗ-РУ);
- втулка регулятора уплотнения запорного диска и седла (не отворачивать);
- защитный колпачок с катушкой электромагнита.
Принцип работы:
- Механическая кнопка, которая находится в нижней части корпуса, служит для открытия клапана. При нажатии на кнопку запорный элемент клапана приподнимается вверх и фиксируется. В результате этой операции клапан остается открытым.
- При подаче управляющего электрического сигнала на электромагнит запорный элемент садится на седло, перекрывая газ, и остается в этом положении, поджимаемый давлением газа, подаваемым на вход клапана.
- Для соединения клапана с электрической схемой управления используется разъем, находящийся на корпусе клапана. Через этот разъем подается электрический импульс на электромагнит.
- Для закрытия клапана (исполнение I) используется шток. При поднятии штока запорный элемент клапана садится на седло, перекрывая газ, и остается в этом положении.
- Для закрытия клапана (исполнение II) необходимо нажать на кнопку, тем самым подать питание на электромагнит. При отсутствии напряжения питания клапан кнопкой не управляется.
Преимущества использования запорного клапана КЗГУИ
- малые габаритные размеры и масса;
- отсутствует электрическое напряжение в штатном режиме;
- возможность управления (включать - выключать), при отсутствии электроэнергии;
- имеет надежную фиксацию выбранных состояний (включения - выключения);
- возможность устанавливать клапан в горизонтальном и в вертикальном положениях.
