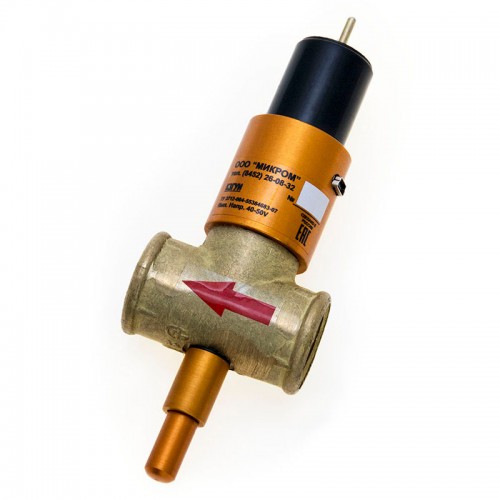

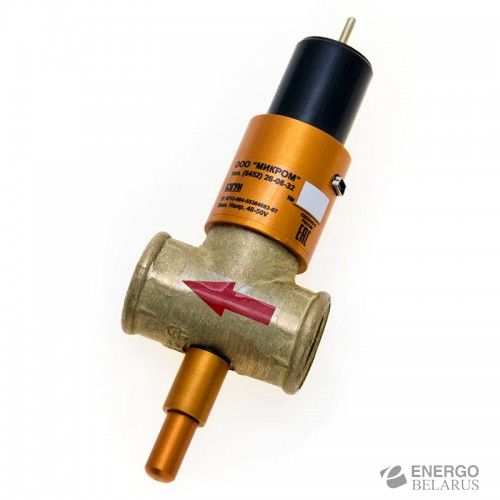

Клапан запорный КЗГУИ (Микром)
Характеристики
| Производитель | Аналитприбор |
| Страна производитель | Россия |
| Диапазон рабочих температур, °C | +1...+50 |
| Срок службы, лет | 10 |
Клапан запорный газовый управляемый импульсный КЗГУИ используется как быстродействующий электромагнитный клапан совместно с сигнализаторами загазованности УКЗ-РУ в бытовых и производственных помещениях, где используется газоиспользующее оборудование.
Назначение: клапаны используются в качестве запорного органа на внутренних газопроводах с рабочим давлением от 0,0005 до 0,3 МПа (0,005 – 3,0 кгс/см2) для автоматического отключения подачи газа.
Область применения: бытовые, административные, производственные помещения с газоиспользующим оборудованием.
Клапаны изготовляются с условным проходом DN 15, 20, 25, 32, 40, 50, 65, 80, 100, 150.
Комплектация: в комплект поставки входят: клапан запорный газовый управляемый импульсный, паспорт.
Производство сигнализаторов и клапанов сертифицировано на соответствие стандарту качества ISO 9001.
Особенности клапана
- Малые габариты и масса клапана.
- Одни из немногих на рынке, которые соответствуют ГОСТ Р 55209-2012.
- Корпус клапана выполнен из бронзы и чугуна, все элементы выполнены из анодированной дюрали, что увеличивает срок службы.
- Отсутствие напряжения в штатном режиме.
- Возможность управления (закрытие — открытие) в отсутствии электроэнергии.
- Надежная фиксация в открытом и закрытом состоянии.
- Установка клапанов КЗГУИ как на горизонтальном так и вертикальном (до Ду 32 включительно) участке газопровода.
Технические характеристики
| Характеристики | Значения |
|---|---|
| Рабочая среда | природный газ ГОСТ5542, воздух ГОСТ 17433 |
| Рабочее давление | |
| • НД | 0,0001 — 0,005 МПа (0,001 — 0,05 кгс/см2) |
| • СД | 0,005 — 0,3 МПа (0,05 — 3 кгс/см2) |
| Температура | от плюс 1 до плюс 50 °С |
| Вид корпуса | литой |
| Условный проход (DN) | 15, 20, 25, 32, 40, 50, 65, 80, 100, 150 |
| Сопротивление обмотки катушки электромагнита, Ом | 4 ÷ 16 |
| Время срабатывания клапанов, с, не более | 1 |
| Амплитуда электрического импульса для закрытия клапана, В | 30 ÷ 50 |
| Длительность электрического импульса для закрытия клапана, с, не более | 0,2 |
| Частота закрывающих импульсов, Гц, не более | 1 |
| Способ присоединения к трубопроводу | |
| • DN15, 20, 25, 32, 40, 50, 65 | Муфтовый ГОСТ 6527 |
| • DN50, 65, 80, 100, 150 | Фланцевый ГОСТ 12820 |
| Габаритные размеры клапанов, мм, (длина, ширина, высота) соответственно: | (15)-48x35x170, (20)-58x35x157, (25)-69x39x160, (32)-80x50x170, (40)-98x57x185, (50)-105x70x210, (50ф)-230х160х270, (65)-210x115x285, (80)-310x195x350, (100)-350x215x370, (150)- 350x260x375 |
| Масса клапанов, кг, соответственно: | (15)-0,15; (20)-0,23; (25)-0,29; (32)-0,4; (40)-0,5; (50)-1,0; (50ф)-8; (65)-5,0; (80)-15,0; (100)- 22,0;(150)- 20,0 |
| Установленный ресурс, циклов | 5000 |
| Средний срок службы клапана в рабочих условиях, лет, не менее | 10 |
