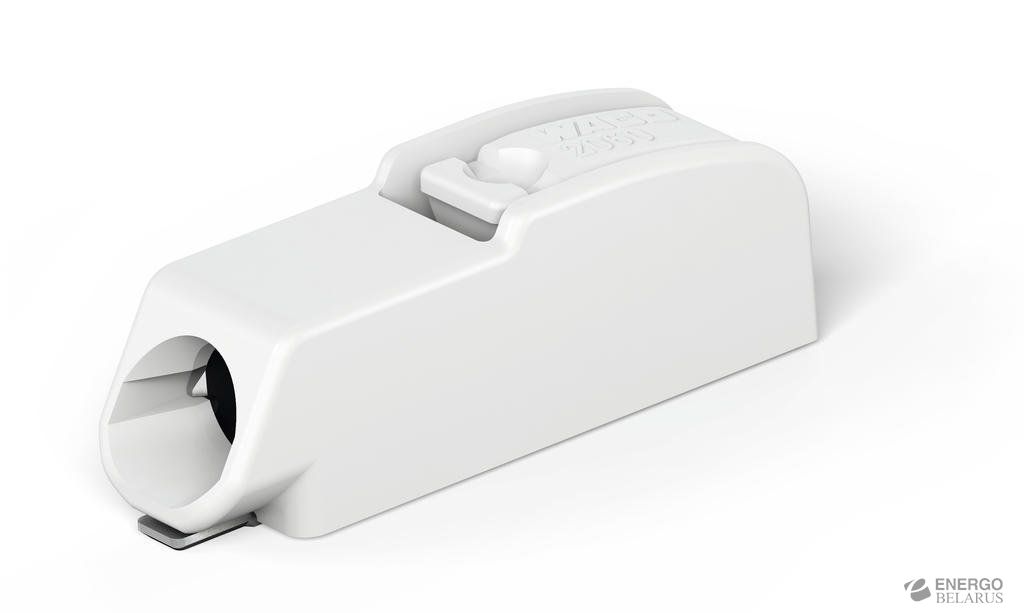

Клемма для поверхностного монтажа на печатных платах Wago 2060-451/998-404
Характеристики
| Производитель | Wago |
| Артикул | 2060-451/998-404 |
| Ширина, мм | 3.9 |
| Высота, мм | 4.5 |
| Глубина, мм | 13.1 |
| Сечение, мм2 | 0.75 |
| Цвет | Белый |
| Количество полюсов | 1 |
| Материал изоляции корпуса | Полифталамид |
| Страна производитель | Германия |
| Вес, г | 0.2 |
| Материал проводника | Медный сплав |
Клемма для поверхностного монтажа на печатных платах; нажимная кнопка; 0,75 мм²; Шаг контактов 4 мм; 1-пол.; Push-in CAGE CLAMP®; упаковка в ленте на бобине; 0,75 мм²; белая.
- Клеммы для поверхностного монтажа с Push-in CAGE CLAMP® и нажимными кнопками
- Высота всего в 4,5 мм минимизирует затенение при использовании встроенных светодиодов
- Поставляются в бобинах для автоматизированной сборки.
Технические данные:
| Допустимые значения параметров в соответствии с | IEC/EN 60664-1 |
| Номинальное напряжение (III/3) | 63 V |
| Номинальное импульсное напряжение (III/3) | 2,5 kV |
| Номинальное напряжение (III/2) | 160 V |
| Номинальное импульсное напряжение (III/2) | 2,5 kV |
| Номинальное напряжение (II/2) | 320 V |
| Номинальное импульсное напряжение (II/2) | 2,5 kV |

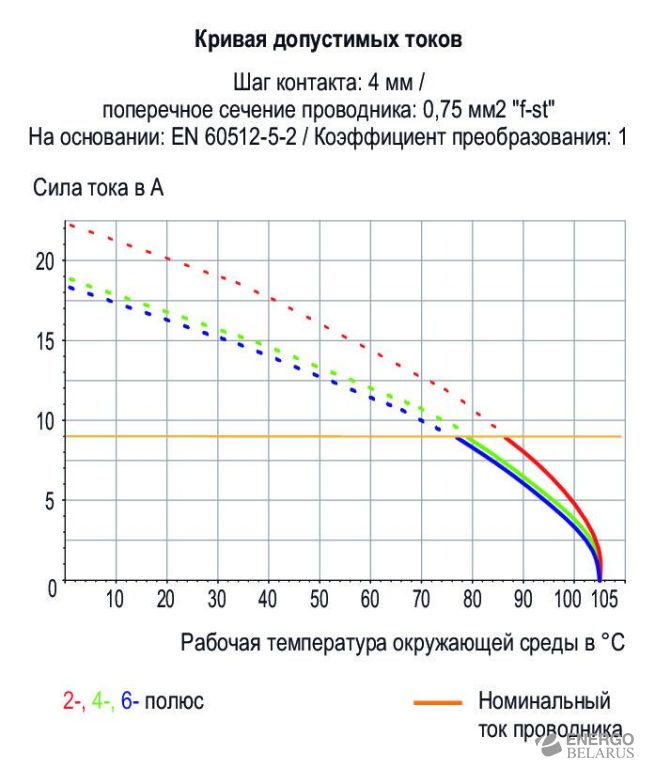

| Номинальный ток | 9 A |
| Обозначения (значения переметров) | (III / 2) Категория перенапряжения III / Степень загрязнения 2 |
| Номинальное напряжение UL 1977 | 600 V |
| Номинальный ток UL 1977 | 9 A |
| Общее число точек подключения | 1 |
| Общее число потенциалов | 1 |
| Количество подключений | 1 |
| Количество уровней | 1 |
| Технология подключения | Push-in CAGE CLAMP® |
| Тип срабатывания | Кнопка |
| Однопроволочный проводник | 0,2 … 0,75 мм² / 24 … 18 AWG |
| Тонкопроволочный проводник | 0,2 … 0,75 мм² / 24 … 18 AWG |
| Тонкопроволочный проводник; с изолированным наконечником | 0,25 … 0,34 мм² |
| Тонкопроволочный проводник; с неизолированным наконечником | 0,25 … 0,34 мм² |
| Длина снятия изоляции | 7 … 9 мм / 0.28 … 0.35 inch |
| Направление подключения проводника к печатной плате | 0 ° |
| Количество полюсов | 1 |

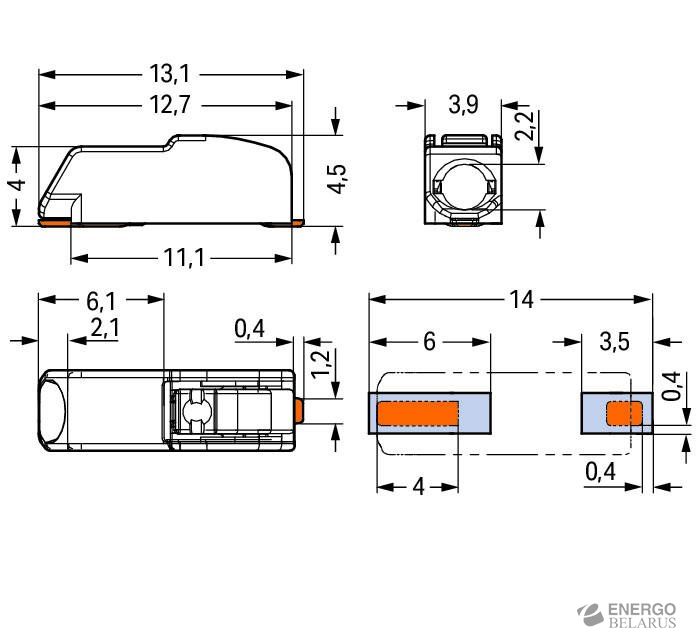

| Шаг контактов | 4 мм / 0.157 inch |
| Ширина | 3,9 мм / 0.154 inch |
| Высота | 4,5 мм / 0.177 inch |
| Глубина | 13,1 мм / 0.516 inch |

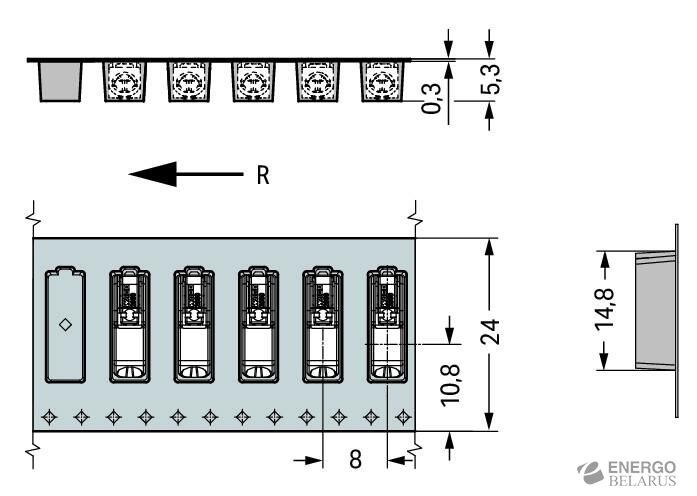

| Упаковка: диаметр катушки с лентой | 330 мм |
| Ширина ленты | 24 мм |
| Контакт печатной платы | SMD |
| Расположение выводов под пайку | на всей клеммной колодке (в ряд) |
| Количество контактов пайки на потенциал | 2 |
| Цвет | белые |
| Группа материалов | I |
| Изоляционный материал | Полифталамид (PPA-GF) |
| Класс воспламеняемости согласно UL 94 | V0 |
| Материал зажимной пружины | Медный сплав |
| Материал контактов | Медный сплав |
| Контактное покрытие | с лужением |
| Вес | 0,2 g |
| Диапазон предельной частоты | -60 … +105 °C |
| Product Group | 33 (Printed Circuit) |
| Единица упаковки (минимальная упаковка) | 13500 (1500) Stck |
| Тип упаковки | box |
| Страна происхождения | CH |
| Глобальный идентификационный номер единицы товара | 4055143541237 |
| Код ТН ВЭД | 85369010000 |
