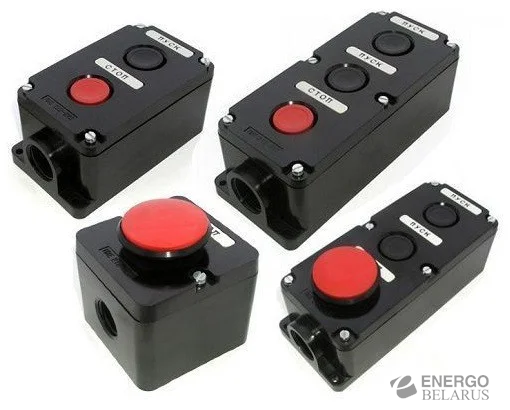

Пост управления кнопочный пластиковый ПКЕ
Ассортимент
Посты управления кнопочные серии ПКЕ предназначены для коммутации электрических цепей управления переменного тока напряжением до 660 В частотой 50 и 60 Гц и постоянного тока напряжением до 440 В. Посты управления устанавливаются на подвижных и неподвижных частях стационарных установок.
Условия эксплуатации ПКЕ
- номинальные значения климатических факторов на ПКЕ: по ГОСТ 15150-69 и ГОСТ 15543.1-89;
- высота над уровнем моря: не более 4300 м;
- температура окружающего воздуха для : от минус 40 до 40 °С;
- рабочее положение в пространстве: любое;
- относительная влажность окружающего воздуха не более 80% при температуре 20 °С и не более 50% при температуре 40 °С;
- окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металл и изоляцию;
- недопустимо прямое воздействие солнечной радиации на ПКЕ-212-1.
Структура условного обозначения ПКЕ ХХ2-2ХХ:
ПКЕ - обозначение серии постов; 1 X - исполнение по эксплуатационному назначению (1; 2; 6; 7); 2 X - исполнение по степени защиты согласно ГОСТ 14255-69: 1 - IP40 со стороны управляющего элемента, IP00 (IP40) ? со стороны монтажа проводов; 2 - IP54 со стороны управляющего элемента, IP00 (IP54) - со стороны монтажа проводов; 2 - исполнение по материалу корпусных деталей - пластмасса; 2 - исполнение по количеству управляющих элементов (толкателей) - управляющих элементов два; XX - климатическое исполнение (У, УХЛ, Т) и категория размещения (2; 3) по ГОСТ 15150-69 и ГОСТ 15543.1-89.
Основные технические характеристики постов управления ПКЕ
|
Номинальное напряжение переменного тока частотой 50 или 60 Гц, В |
660 |
|
Номинальное напряжение постоянного тока, В |
440 |
|
Минимальное рабочее напряжение, В |
12 |
|
Номинальный ток, А |
10 |
|
Минимальный рабочий ток, А |
0,1 |
|
Коммутационная износостойкость контактных элементов при частоте включения 1200 циклов в час, млн. циклов ВО, не менее: |
1 |
|
Механическая износостойкость постов для встройки в нишу и пристройки к ровной поверхности, со степенью защиты: |
млн. циклов ВО |
|
IP40 |
10 |
|
IP54 |
4 |
Конструкция постов управления ПКЕ
- Посты, предназначенные для встройки в нишу со степенью защиты IP40 состоят из пластмассовой панели с подпружиненными толкателями и контактных элементов, имеющих по два изолированных друг от друга электрических контакта; со степенью защиты IP54 дополнены двумя резиновыми прокладками, одна из которых устанавливается между панелью и контактными элементами, а другая - между панелью и плоскостью, на которой крепится пост.
- Посты, предназначенные для пристройки к любой ровной поверхности отличаются от описанных выше наличием дополнительного пластмассового кожуха с отверстием для ввода монтажных проводов.
- Посты всех типоисполнений изготовляются с контактными элементами любой комбинации замыкающих и размыкающих контактов.
- Комбинация размыкающих и замыкающих контактов кнопочных элементов, форма и цвет толкателей, а также надписи на табличках для ПКЕ-622 оговариваются в заказе-наряде.
- Посты "Пуск"-"Стоп" отличаются от постов управления кнопочных, описанных выше, тем, что управление электрическими цепями одного контактного элемента производится двумя толкателями. При этом замыкающий контакт управляется толкателем только черного цвета, размыкающий контакт - только толкателем красного цвета. Замыкающий и размыкающий контакты электрически соединены между собой перемычкой. При нажатии на толкатель происходит замыкание или размыкание контактных цепей. После снятия усилия с толкателя контактные цепи принимают первоначальное положение.
