Для дистанционного управления с пола реверсивными и нереверсивными электромагнитными пускателями и контакторами.
Структура условного обозначения ПКТ-ХХХ2:
- ПКТ - пост кнопочный тельферный;
-
X - номер серии;
-
X - общее число управляющих элементов (толкателей): 2; 4; 6;
-
X - число двухоперационных управляющих элементов (толкателей): 0; 2; 4; 6;
-
Х2 - климатическое исполнение (У, Т, ХЛ) и категория размещения по ГОСТ 15150-69 и ГОСТ 15543-70.
Назначение:
-
Кнопочные посты ПКТ предназначены для коммутации электрических цепей управления переменного тока частотой 50-60Гц напряжением до 660В и постоянного тока напряжением до 440В.
-
Основное назначение кнопочных постов ПКТ - это дистанционное управление электромагнитными пускателями электрических грузоподъемных тельферов, в связи с чем их часто называют тельферными постами.
Особенности:

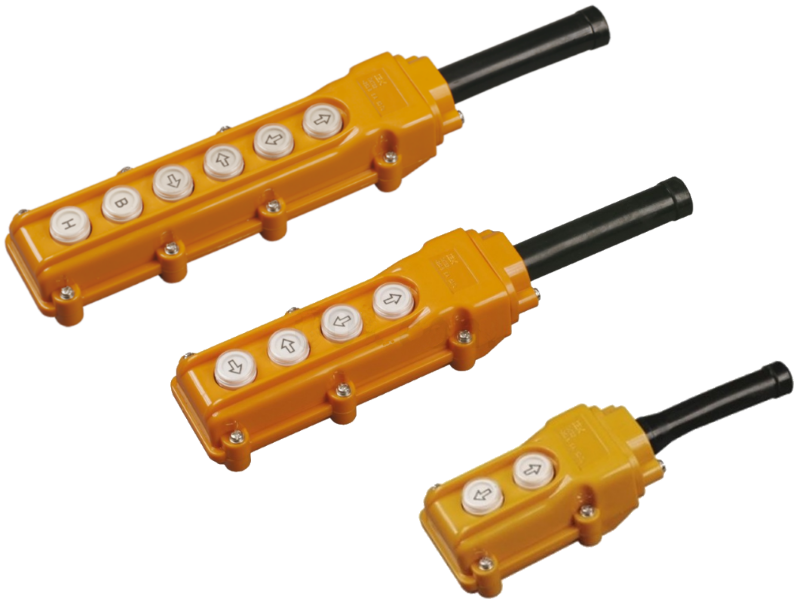

- Тельферный пост ПКТ изготовлен в виде пластмассовой панели, со встроенными цилиндрическими кнопочными толкателями, и пластмассовой крышки, закрывающей доступ к электрическим контактам.
- Панель и кнопки представляют собой монолитное изделие, без возможности замены вышедшего из строя элемента.
- Кнопочный пост ПКТ подвешивается на кабеле, при помощи резинового манжета, и находится в свободном положении.
- Каждая кнопка тельферного поста ПКТ, оснащена двумя медными, изолированными друг от друга, контактами в сочетании 1 замкнутый + 1 разомкнутый.
- Для исключения случайного включения управляемого объекта, в электрическую цепь пульта ПКТ добавлен ключ, без установки (включения) которого, нажатие кнопок не будет вызывать какого-либо действия.
- Электрическая схема прилагается к каждому пульту.
Посты управления ПКТ рассчитаны на работу в следующих условиях:
- Номинальное напряжение переменного тока - до 660В, при частоте 50-60Гц;
- Номинальное напряжение постоянного тока - до 440В;
- Номинальный ток - 6,3А;
- Климатическое исполнение - "У2" по ГОСТ 15150-69.
Характеристики:
Род тока и категория применения
|
Номинальное рабочее напряжение, В
|
Вид коммутации и характеристика нагрузки
|
Включение при
cosφ=0,7±0,035
|
Отключение при
соsφ=0,4±0,02
|
Включение и
отключение при
τ=(0,05±0,0075) с
|
Ток нагрузки., А
|
Переменный частотой 50
и 60 Гц, АС- 11
|
110
220
380
660
|
40
25
15
10
|
4
2,5
1,5
1,0
|
-
|
Постоянный, DC-11
|
36
60
110
220
|
-
|
-
|
4
2,5
0,3
0,25
|
