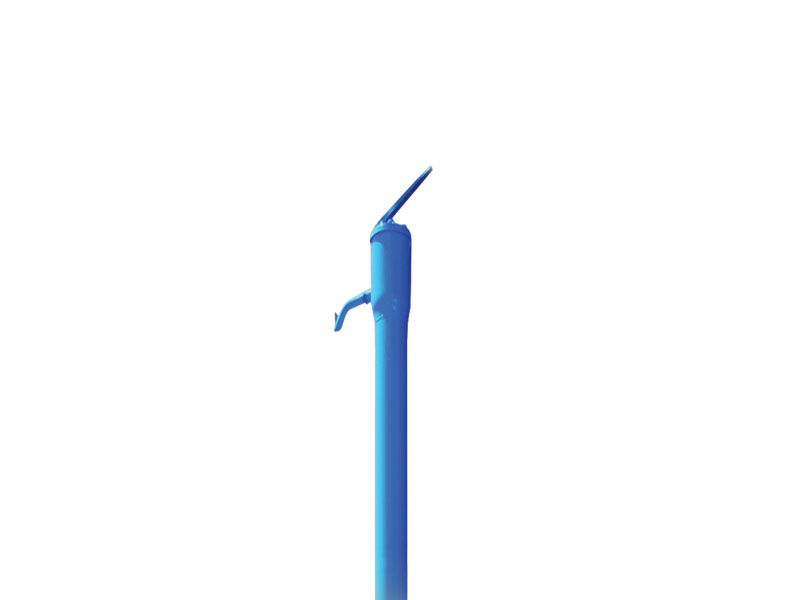

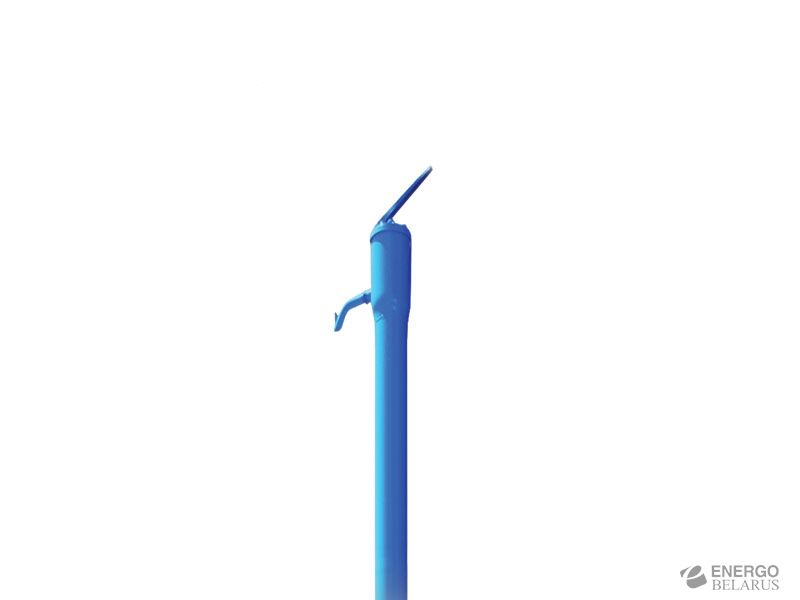

Колонка водоразборная

Колонка соответствует исполнению У1 по ГОСТ 15150 и предназначена для эксплуатации при температурах окружающего воздуха от 228 до 313 К (от -45 до 400С) и относительной влажности воздуха 80% при 293 К (200С)

УСТРОЙСТВО И РАБОТА

В нерабочем положении клапан узла эжекторного прижат к прокладке пружиной, опирающейся на пробку, и давлением сетевой воды. Включение колонки осуществляется нажатием на ручку, которая шарнирно закреплена на крышке. Тяга, преодолевая сопротивление пружины, открывает клапан. Через отверстия в корпусе узла эжекторного сетевая вода поступает в трубу водоподъемную и далее через водосливной ствол, выливается наружу. При выключении колонки вода, оставшаяся в трубе водоподъемной, через отверстия в эжекторном узле сливается во внутреннюю полость колонки. При последующем включении колонки вода, находящаяся в ее внутренней полости выше уровня отверстий эжекторного узла, поступает в водоподъемную трубу и сливается наружу вместе с сетевой водой.

МОНТАЖ И ЭКСПЛУАТАЦИЯ

1. Монтаж колонки производится согласно проектно-сметной документации.
2. При установке колонки на новую трассу требуется тщательно промыть трубопровод.
3. Колонка устанавливается вертикально в специальном колодце водопроводной сети и подсоединяется к ней через патрубок 3/4″, приваренный в нижней части корпуса. Высота крышки колонки над уровнем земли 1±0,05 м.
4. При давлении в водопроводной сети менее 0,1 МПа (1 бар) и более 0,6 МПа (6 бар) эксплуатация колонки ЗАПРЕЩАЕТСЯ.
5. Не допускается нарост льда вокруг колонки в зимний период более 75 мм от уровня земли.
6. Для замены эжекторного узла необходимо: отжать контргайку, снять муфту и водосливной ствол; выкрутив болты, снять крышку и тягу, извлечь из корпуса колонки эжекторный узел в сборе с дистанционной и водоподъемной трубами; выкрутить трубы и из эжекторного узла, заменить узел. Сборка колонки производится в обратном порядке.
