Контроллер ККТ-61
Характеристики

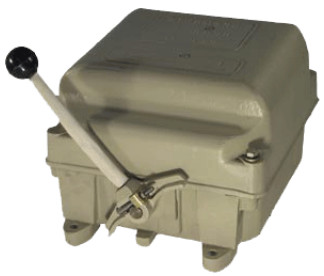

Силовой кулачковый контроллер ККТ-61
|
Тип |
Число положений |
Максимально допустимый ток при ПВ 40%, А |
Максимальная мощность* эл. двигателя при ПВ 40%, кВт |
Масса, кг |
||
|
вперед подъем |
назад спуск |
220 В |
380÷500 В |
|||
|
ККТ-61 |
5 |
5 |
100 |
22 |
30 |
12,5 |
*Мощность зависит от величины контактора в цепи статора и указана для случая комплектования контроллера с реверсором ТР-160У2
Контроллер ККТ61 применяются для механизмов подъема и передвижения.
Исполнение контроллеров закрытое, степень защиты IP40 по ГОСТ 14255-69 при условии, что отверстия для вводов закрыты.
Конструкция контроллеров: В корпусе размещается кулачковый барабан-вал на двух шариковых подшипниках с набором из шести кулачковых шайб, имеющих определенный профиль, соответствующий заданной диаграмме замыканий контактов. По обе стороны барабана размещаются контактные коммуникационные элементы по шесть штук с каждой стороны. В силовых контроллерах ККТ-60 коммутационные элементы размещаются в виде единого блока на рейке сложной конфигурации. В каждом рабочем положении кулачкового барабана обеспечивается его устойчивая фиксация.
Силовые кулачковые контроллеры ККТ 61, ККТ 62, ККТ 63, ККТ 65, ККТ 66, ККТ 68, ККТ 69 предназначены для пуска, реверсирования и регулирования скорости вращения электродвигателей переменного тока (серии МТF, MTH) путем изменения схемы и величины включенных в электрическую цепь сопротивлений. Относятся к категории аппаратов непосредственного ручного управления.
Служат для обеспечения включения цепей обмоток электродвигателей по заранее заданной диаграмме, заложенной в конструкции кулачкового барабана контроллера.
Корпус контроллеров ККТ производства Кранэлектро изготовлен из силумина (сплав алюминия с кремнием).
Каждый контроллер ККТ имеет не более 12 электрических цепей.
