Коммуникатор 3G-LTE, 3G-Ethernet, Ethernet

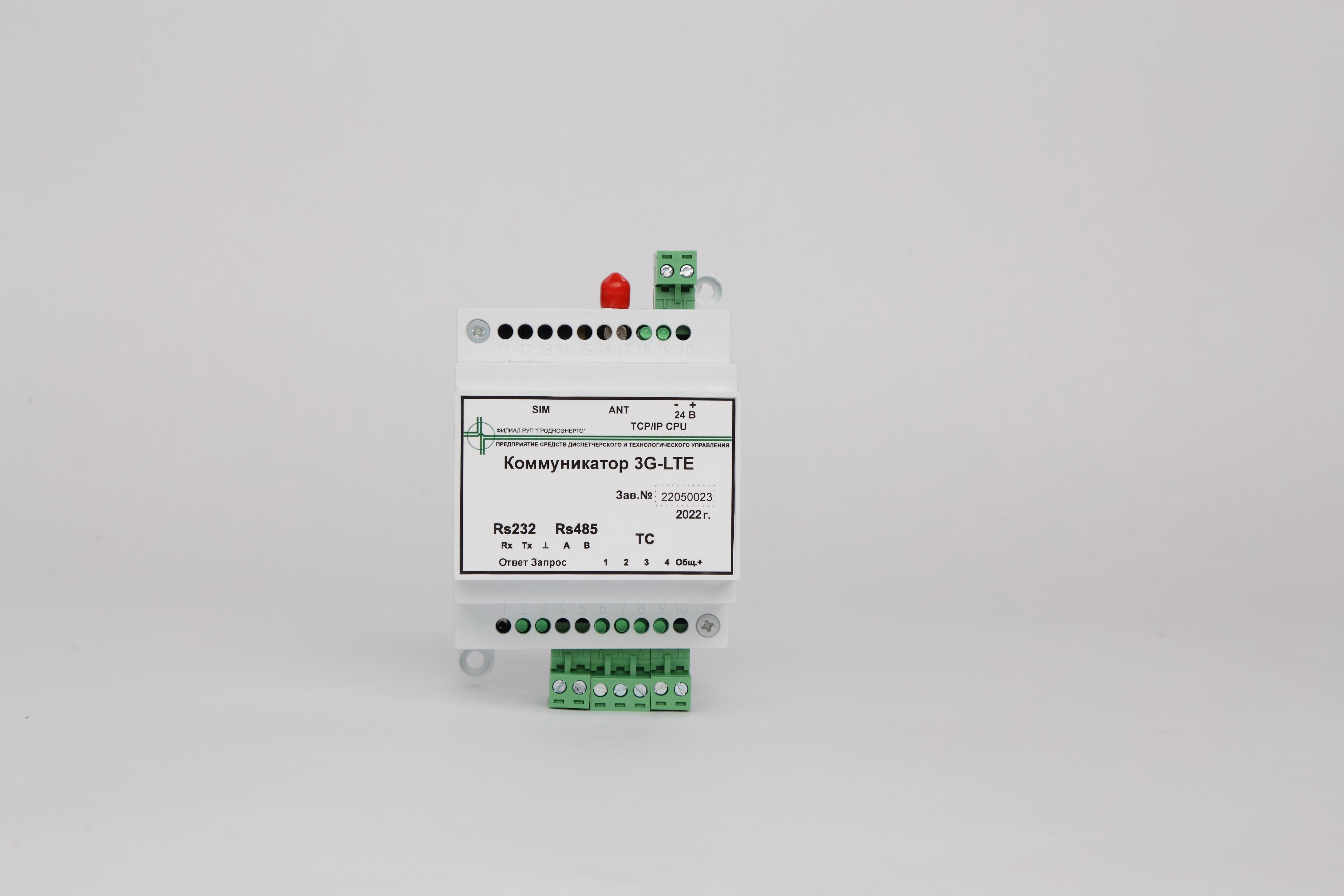

Коммуникатор 3G-LTE — может использоваться для передачи данных в системах телемеханики, АСКУЭ, а также в других системах автоматизации технологических процессов. Может изготавливаться в двух исполнениях:

• Исполнение 01 — перенаправляет запросы, полученные по мобильной сети, в последовательный порт RS-485, ответы от полевых устройств перенаправляются посредством мобильной сети в системы верхнего уровня;
• Исполнение 02 — работает аналогичным образом, за исключением типа используемого интерфейса: в указанном исполнении используется интерфейс RS-232.

Коммуникатор имеет в своем составе 4 дискретных входа, подключаемых по стандартной схеме телесигнализации (сухой контакт, общий плюс).

Коммуникатор поддерживает все современные стандарты мобильной связи и частотные диапазоны:

• GSM (2G): 880–915 / 925–960 МГц, 1710–1785 / 1805–1880 МГц;
• UMTS (3G): 880–915 / 925–960 МГц, 1920–1980 / 2110–2170 МГц;
• FDD LTE (4G): 790–862 МГц, 1710–1785 / 1805–1880 МГц, 2500–2570 / 2620–2690 МГц.

Коммуникатор 3G-Ethernet — многофункциональное устройство для передачи данных. Может использоваться в системах телемеханики, АСКУЭ, а также в других системах автоматизации технологических процессов. Коммуникатор позволяет реализовать прозрачный канал связи между мобильной сетью передачи данных (2G–3G–LTE) и локальной сетью объекта автоматизации (Ethernet). Конфигурация коммуникатора (сетевые настройки, точка доступа мобильной сети и др.) осуществляется с помощью WEB-интерфейса. Поддерживает все современные стандарты мобильной связи и частотные диапазоны:

• GSM (2G): 880–915 / 925–960 МГц, 1710–1785 / 1805–1880 МГц;
• UMTS (3G): 880–915 / 925–960 МГц, 1920–1980 / 2110–2170 МГц;
• FDD LTE (4G): 790–862 МГц, 1710–1785 / 1805–1880 МГц, 2500–2570 / 2620–2690 МГц.

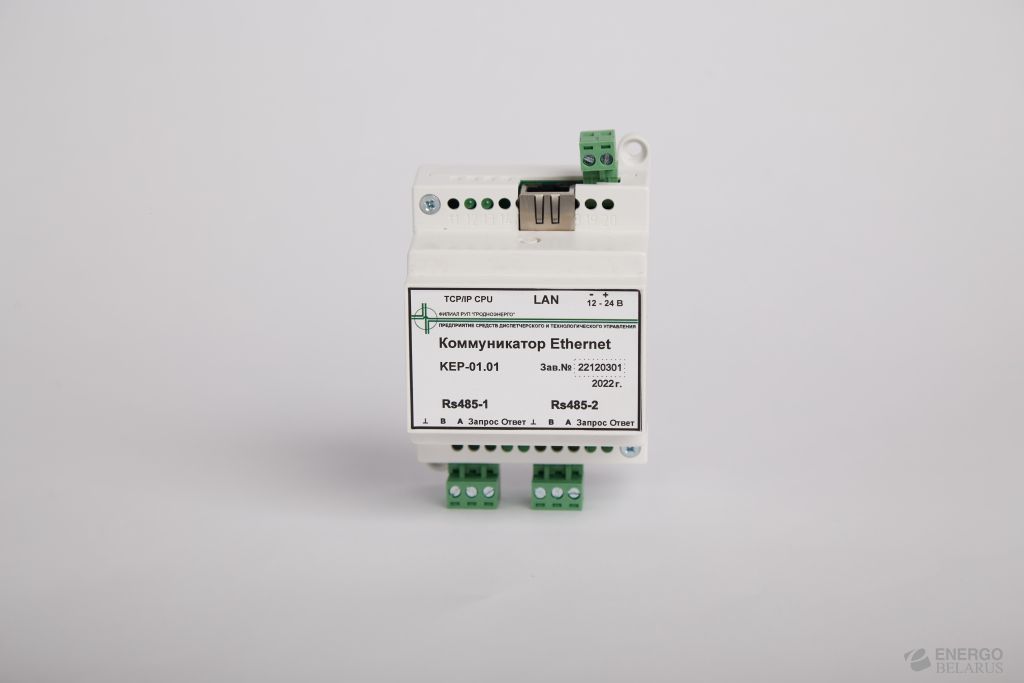

Коммуникатор Ethernet — может использоваться для передачи данных в системах телемеханики, АСКУЭ, а также в других системах автоматизации технологических процессов. Может изготавливаться в двух исполнениях:

• Исполнение 01 — имеет в своем составе два порта интерфейса RS-485. Запросы, полученные по сети Ethernet, перенаправляются в соответствующий последовательный порт RS-485 (для каждого свой TCP-порт), ответы от полевых устройств перенаправляются посредством сети Ethernet в системы верхнего уровня;
• Исполнение 02 — работает аналогичным образом, за исключением типа используемого интерфейса 1-го порта: в указанном исполнении используется интерфейс RS-232.

Конфигурация коммуникатора (сетевые настройки, настройки порта последовательного интерфейса) осуществляется с помощью WEB-интерфейса. Также WEB-интерфейс позволяет отслеживать в реальном времени дамп обмена параллельно для каждого порта (функция сниффера).

Коммуникатор обеспечивает передачу данных в сети Ethernet по стандартам 10/100 base t/tx.
