PLC-модем ПШС01

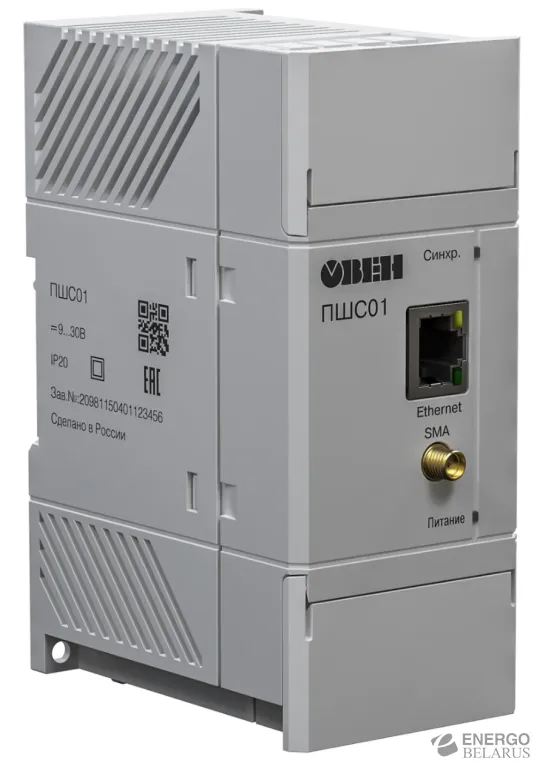

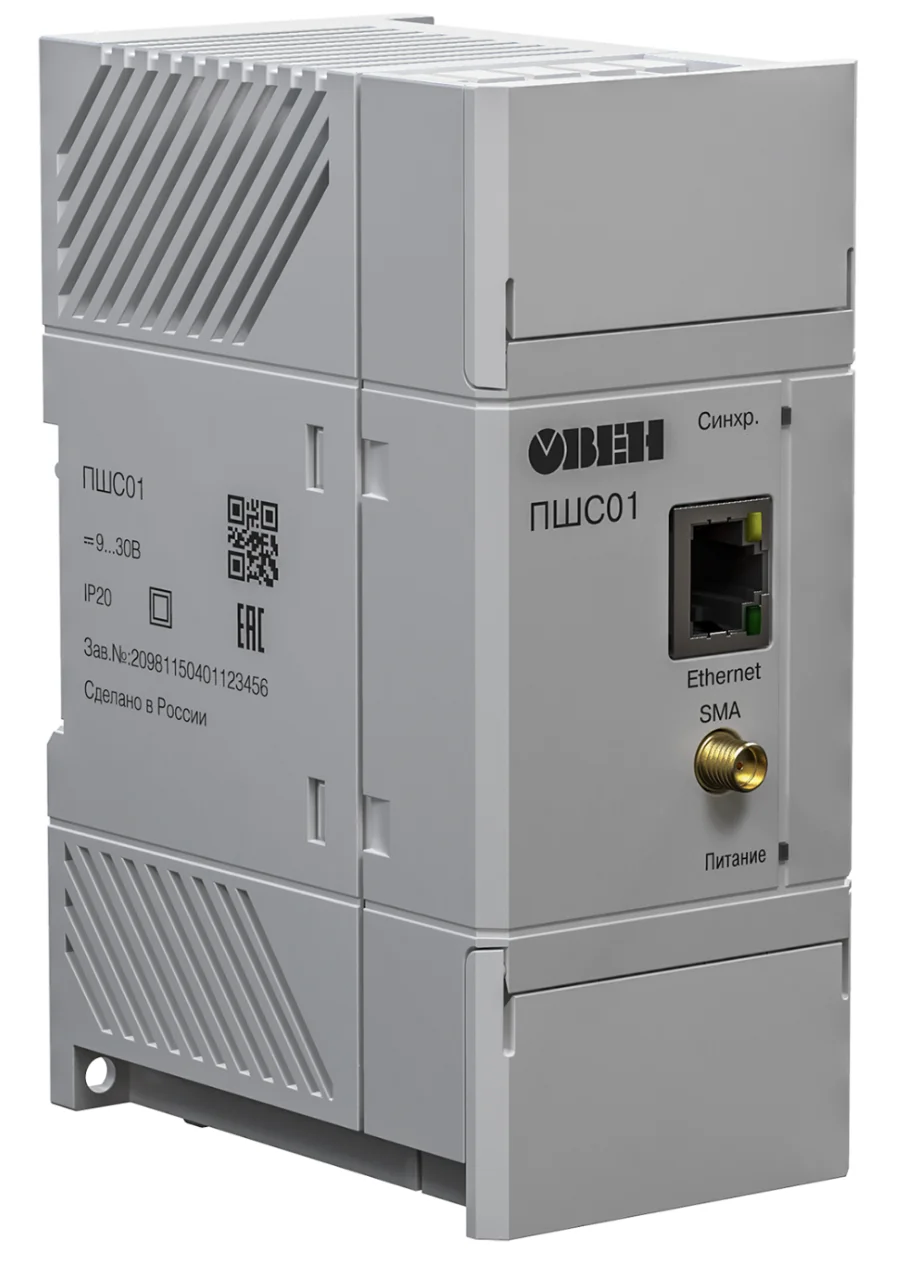

ПШС01 – PLC-модем, осуществляющий передачу данных по силовой сети 0,4 – 35 кВ. Прибор получает данные от устройств, подключённых к нему по Ethernet и преобразует в широкополосный сигнал для передачи по электрической силовой сети 0,4 – 35 кВ. К линии электропередач ПШС01 подключается при помощи специального устройства присоединения, тип которого зависит от класса напряжения на линии.

Рекомендации к применению

• Организация технологической сети на базе Ethernet с использованием электрической сети.
• Решение проблем «последней мили».
• Восстановление работоспособности телекоммуникационной сети при повреждении ВОЛС (волоконно-оптической линии связи).
• Организация связи с объектами в случае, когда невозможно использовать GPRS-канал.
• Организация сбора данных с устройств по Ethernet в режиме реального времени.
• Системы автоматизированного коммерческого учета электроэнергии (АСКУЭ).
• Системы мониторинга трансформаторных подстанций.
• Подключение VoIP-шлюза для передачи голоса по силовой сети.
• Подключение IP-камер для передачи видео по силовой сети.

Отличительные особенности

• Максимальная скорость передачи данных – до 80 Мбит/с.
• Передача данных по силовым сетям: 0,4 кВ, 6 – 10 кВ, 20 – 35 кВ.
• Расстояние между двумя устройствами без ретрансляции – до 10 км.
• Объединение до 16 модемов в одной группе.
• Конфигурирование через встроенный WEB-интерфейс.

Технические характеристики

Применение

АСУ ТП на предприятиях

С помощью ПШС01 возможна организация автоматизации технологических процессов с использованием существующих технологических сетей предприятия (в том числе с использованием троллей) на производствах с тяжелыми условиями эксплуатации, большими расстояниями между объектами, толстыми бетонными перекрытиями. На базе ПШС01 даже в таких условиях можно создать полный комплекс автоматизации предприятия, обеспечить дистанционное управление и диагностику оборудования.

Контроль удаленных объектов на территории предприятия

На любом предприятии, имеющем на своей территории удаленные объекты, связь с которыми необходима, с помощью ПШС01 можно создать единую коммуникационную инфраструктуру, которая включает в себя связь с удаленными объектами и позволяет организовать их контроль.

Мониторинг трансформаторных подстанций

В энергетических отраслях зачастую появляется необходимость в обеспечении связи с оборудованием на удаленных трансформаторных подстанциях. При этом нет возможности тянуть Ethernet из-за слишком большого расстояния до диспетчерского пункта, оптическая сеть довольно дорогостоящая, и, чтобы проложить её, необходимо затратить значительное количество времени. Решением данной проблемы может стать ПШС01: он позволит объединить подстанции в единую систему мониторинга с использованием своих силовых линий без дополнительных коммуникаций, линий связи и абонентских платежей.

Контроль удаленных объектов, к которым подведена линия 6-10 кВ

ПШС01 применяется для объектов, находящихся на большом удалении от развитой телекоммуникационной инфраструктуры. Устройства ПШС01 за счет организации канала связи между диспетчерским центром на уже готовой инфраструктуре – ЛЭП 6-10 кВ, которая будет встроена в систему автоматического и диспетчерского управления, позволяют обеспечивать контроль, мониторинг и управление объектами.

Передача голоса и видео по силовой сети

В современном мире с целью обеспечения безопасности жилых или промышленных объектов используют системы видеонаблюдения. Одним из вариантов организации периметрального видеомониторинга являются IP-камеры видеонаблюдения. А передать IP-видео в режиме реального времени в диспетчерский пункт поможет ПШС01. Аналогичным способом возможна организация IP-телефонии в пределах различных участков.

Управление подвижным оборудованием, работающим от силового кабеля

Подвижное оборудование, такое как грузоподъемные механизмы, электрические транспортные тележки, шагающие экскаваторы, бурильные установки, а также насосы часто нуждаются во внешнем контроле, мониторинге и управлении. По причине наличия подвижных частей у такого оборудования использование коммуникационного кабеля для связи с ним нерационально. При этом для подключения питания оборудования с подвижными частями используют специальные гибкие силовые кабели, способные выдерживать механические воздействия, что делает возможным обеспечение связи с таким оборудованием через силовой кабель с помощью ПШС01.

Габаритные размеры

Схемы подключения

Принцип работы

Прибор ПШС01 получает информацию по встроенному порту Ethernet и преобразует ее в широкополосный сигнал, который при помощи устройства присоединения передается в линию электропередач. Для организации связи необходимы как минимум два прибора ПШС01.

Устройства ПШС01, осуществляющие обмен друг с другом по силовой сети, должны быть настроены на один и тот же частотный диапазон и подключены к одной непрерывной кабельной линии. Каждое из устройств «видит» другие устройства ПШС01 на одной линии в одном диапазоне частот и является приемником, передатчиком и повторителем сигнала.

В случае, если на линии присутствуют явные разрывы или разъединители, то для создания единой непрерывной линии для передачи данных с помощью ПШС01 необходимо «обходить» зону разрыва дополнительными устройствами присоединения, соединенными коаксиальным кабелем между собой. Работа устройства ПШС01 не зависит от протокола передачи данных.
