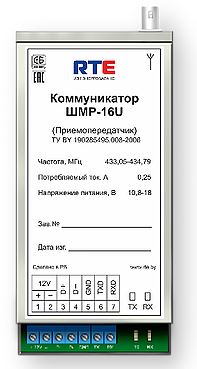

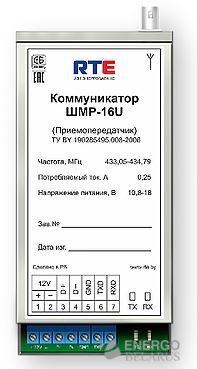

Радиомодем Коммуникатор ШМР-16U (19200 бит/с)

• Надежность канала связи, обеспечиваемая системой передачи данных посредством шумоподобных сигналов, специальные цифровые алгоритмы обработки сигналов позволяющие получить повышенную помехозащищенность и скрытность передачи. Высокая скорость передачи в канале позволяет оперировать большими объемами данных.
• Прозрачность канала со стороны пользователя(модем не имеет своего протокола), что не требует поддержки и обслуживания модема на программном уровне. Модемы включается в разрыв информационной линии RS-232 или RS485.
• Программная поддержка, позволяющая быстро и качественно сориентировать на местности антенны модемов, что является важным моментом при организации надежного канала связи.

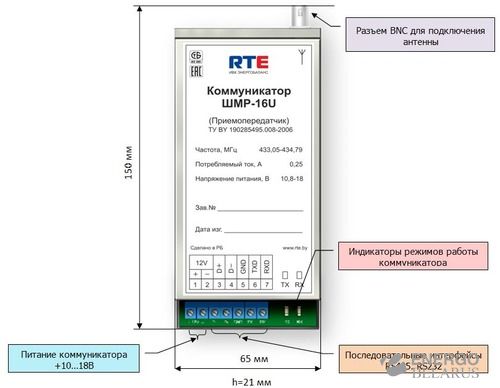

• Для подключения к устройствам коммуникатор ШМР-16U имеет цифровые интерфейсы RS-232 и RS-485. Скорость и формат данных могут изменятся в широких пределах.
• Для промежуточного хранения, принимаемых и/или передаваемых данных, ШМР-16U имеет буфер размером 12Кб. Рядом с клеммной колодкой расположены два светодиода ‘RX’ и ‘TX’ позволяющие контролировать состояние и режимы работы модема.
• При обеспечении параллельной работы нескольких независимых сетей или ретранслятора, модем может быть настроен на один из доступных частотных каналов. Так же, для предотвращения несанкционированного доступа к данным и/или кодового разделения каналов, коммуникатор ШМР-16U, может иметь 128 битный пароль, устанавливаемый пользователем. Также, данные могут быть защищены 16 битной контрольной суммой.

• Технология связи: ШПС
• Канал передачи данных: радиоканал
• Диапазон рабочих частот, МГц: 433,05-434,79
• Частотный разнос между соседними каналами, кГц: 12.5 / 25
• Мощность передатчика, Вт: 0,01
• Чувствит. приемника, dbm: -120
• Вид модуляции: частотная
• Канальная скорость, бит/с: 19200
• Потребляемый ток, А: 0,18/0,35
• Напряжение питания, В: 10-18
• Сопротивление антенно-фидерного тракта, Ом: 50
• Встроенные интерфейсы для внешних устройств: RS-485, RS-232.

В устройстве реализовано несколько режимов работы, что значительно расширяет возможности коммуникатора при построение радиосетей.

• Пакетный режим. Прием и передача информации по внешним интерфейсам (RS-232 и RS-485) осуществляется пакетами, без разрыва потока. Признаком конца принимаемого пакета является окончание Time Out-а с момента последнего принятого байта. Time Out задается в байтах и численно равен количеству времени необходимому для приема указанного количества байт при существующих настройках интерфейса. Передача пакета, принятого по эфиру, ведется через внешний интерфейс без разрывов и пауз, одним пакетом. Пакетный режим работы поддерживает работу с паролем и контрольная сумма в эфире используется всегда.
• Сеть с одночастотными ретрансляторами. Данный режим подразумевает работу всех коммуникаторов ШМР-16U, входящих в сеть, в пакетном режиме. Сеть обеспечивает обмен данными между ведущим и ведомыми устройствами по принципу запрос – ответ и/или односторонняя передача команды от ведущего к ведомым модемам без ответа или подтверждения. В сети может существовать только один заранее определенный ведущий и максимум 255 ведомых устройств и/или устройств, работающих в режиме ретранстлятора. Глубина ретрансляций в сети то 0 до 123. Сеть с одночастотными ретрансляторами поддерживает работу с паролем и контрольная сумма в эфире используется всегда.
• Режим адресной сети. При работе коммуникаторов в режиме адресной сети предоставляется возможность построения сложных территориально распределенный радиосетей с заданной маршрутизацией. Таблица маршрутизации, иногда называемая базой данных маршрутизации, представляет собой набор маршрутов, используемых коммуникатором в данный момент времени. Каждому коммуникатору присваивается свой уникальный адрес. Маршрут передачи/приема данных задается во время выполнения пусконаладочных работ с использованием внешнего протокола. Необходимо помнить, что режим адресной сети требует внесения дополнений в программное обеспечение других производителей. Протокол управления ШМР-16U при работе в данном режиме является открытым и предоставляется по заявке
