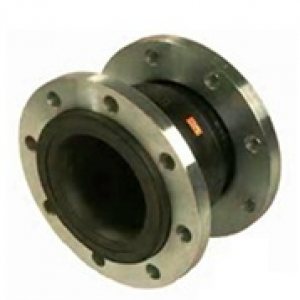

Компенсатор антивибрационный фланцевый

Гибкие элементы для соединения труб, технологического оборудования, применяемые с целью поглощения температурных расширений трубопроводов, а также снятия вибрации и шума. Данный вид компенсаторов также называют вибровставкой.

Особенности:

• Корпус сильфона резинового компенсатора изготовлен из резины EPDM  и нейлоновой ткани. Резина EPDM -  безопасный материал, не выделяющий токсичных веществ. В случае необходимости резиновые компенсаторы могут быть дополнительно защищены от агрессивных сред - в резиновую часть могут быть вмонтированы распорные кольца для работы в условия вакуума. В случаях, когда в транспортируемой среде присутствуют абразивные вкрапления или скорость потока более 10м/с, необходимо применять компенсатор с внутренним защитным кожухом.
• По типу присоединения резиновые компенсаторы могут быть фланцевыми (углеродистая сталь с оцинкованным покрытием) или муфтовыми (оцинкованный чугун).

Корпус сильфона резинового антивибрационного компенсатора имеет трёхслойную структуру:

• внутренний слой, непосредственно контактирующий с транспортируемой средой, изготовлен из цельной резиновой трубы, сформированной прессовальной машиной в сильфон;
• нейлоновый корд - гибкий каркас резинового компенсатора, аналог металлокорда в автомобильных покрышках. Изготовлен из многократно намотанной нейлоновой нити. Нити скреплены между собой специальным клеевым составом, который обеспечивает безопасность  и подвижность конструкции;
• внешний слой изготовленный из более стойкой резины. Он необходим для защиты резинового компенсатора от агрессивного воздействия окружающей среды: солнечных лучей, различных механических повреждений.

• Рабочая среда: газ, пар, вода и другие среды.
• Материал:
• Корпус: EPDM(1),армированный нейлоновым кордом (2);
• Фланец: углеродистая оцинкованная сталь (3).
• Рабочее давление PN: DN 32 - 300: до 16 кг/см², DN 350 - 500: до 8 кг/см².
• Температура рабочей среды Т, °C:   -40 ... +110.
