Система автоматического управления компрессорной станции подземного хранилища газа

  • Розница
  • Опт
  • Под заказ Проверено

Код товара: 536-922

Заказать Заказать звонок

+ 375 Показать телефоны

e-mail: indel@indel.by

Характеристики

Область применения:
Система предназначена для использования на предприятиях транспортировки и хранения и газа.


Особенности системы:

  • надежность;
  • возможность расширения;
  • использование технологии OPC;
  • «горячее» резервирование оборудования;
  • работа с высокоскоростными каналами связи;
  • система контроля и диспетчерского управления «ИНДЕЛ-С» имеет сертификат об утверждении средств типа измерений, изготавливается по ТУ BY 100455657.001-2005.

Система Автоматического Управления Компрессорной Станции ПХГ – территориально-распределенная система, реализованная на базе системы контроля и диспетчерского управления «ИНДЕЛ-С» и предназначена для организации диспетчерского контроля и управления распределёнными объектами компрессорной станции ППХГ с целью решения следующих задач:

  • обеспечение надёжной и безаварийной работы компрессорной станции за счёт автоматического контроля технологических параметров, обнаружения и локализации аварийных ситуаций, оптимального управления технологическим процессом;
  • реализации дистанционного управления и контроля всем комплексом сооружений на площадке компрессорной станции из единого поста – диспетчерского пункта компрессорной станции (ДКС);
  • эффективного использования мощностей газоперекачивающего оборудования, снижения затрат энергоресурсов на транспорт газа;
  • накопления и хранения оперативной информации.

Струтура.

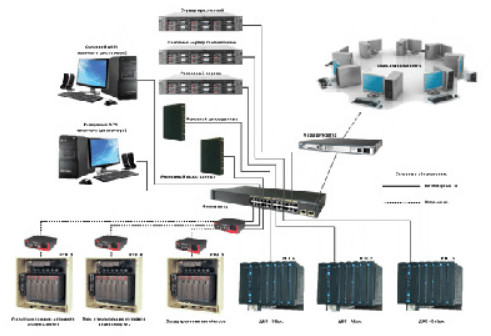

Структурная схема системы

Структурная схема системы

Функциональные элементы системы.

  • система централизованного контроля и управления (СЦКУ) узла отключающих устройств (УОУ) (контроллеры RTU1, RTU2) – предназначена для контроля и управления технологическими параметрами процессов закачки и отбора газа по 22-ум скважинам (ниткам) трубопроводов;
  • САУ компрессорной станции, (контроллеры RTU4, RTU5, RTU6) – осуществляет контроль и управление оборудованием компрессорных цехов;
  • комплекс телеметрического оборудования Склада Хранения Ингибитора (СХИ) (контроллер RTU3) – осуществляет контроль и управление оборудованием для безопасного хранения ингибитора;
  • серверный шкаф, в котором располагается серверное оборудование и шлюз данных для организации доступа сервера к удаленным контроллерам;
  • шкаф противоаварийной защиты (ПАЗ);
  • пульт аварийного экстренного останова (пАЭО);
  • АРМ (основной и резервный) дежурного технолога (диспетчера) ППХГ.
Функции системы.
Основные функции, реализуемые САУ КС ПХГ:
  • измерение, регистрация и передача на диспетчерский терминал измеряемых, контролируемых и расчетных параметров технологического закачки и отбора газа;
  • управление отсечными кранами по командам с диспетчерского терминала с контролем целостности соленоидов ЭПУУ, распознаванием нормального состояния, обрыва и короткого замыкания;
  • закрытие отсечных кранов при понижении давления в шлейфе;
  • управление автоматическим и принудительным впрыском ингибитора в режиме отбора газа при открытом отсечном кране. (Автоматический впрыск - периодическое, через заданный интервал времени, открытие клапанов передачи ингибитора на заданное время. Принудительный – по команде с диспетчерского терминала на заданный интервал времени);
  • аварийное закрытие всех отсечных кранов по команде «Аварийный останов»;
  • расчет расхода газа, приведенный к стандартным условиям по каждой нитке;
  • ведение паспортов сужающих устройств, содержащих значения параметров для расчета расхода газа по каждой нитке;
  • поддержание заданного расхода газа по каждой нитке в режимах закачки и отбора в автоматическом и ручном режимах. (Автоматический режим – регулирование расхода в пределах заданных уставок. Ручной режим – передача на диспетчерский терминал предупредительных сообщений об отклонениях текущего расхода газа от заданного и выполнение команд на регулирование, поступающих с диспетчерского терминала);
  • ручной ввод с диспетчерского терминала значений параметров технологического процесса на случай выхода из строя датчиков температуры, давления и перепада давления на период ремонтно–восстановительных работ;
  • управление световой и звуковой сигнализацией на площадках склада, слива этанола, а также в помещении насосной;
  • управление в автоматическом и ручном режимах вентиляторами АВО газа и АВО воды с выдачей предупредительных сообщений об отказах включения/выключения. (Автоматический режим – включение/выключение требуемого количества вентиляторов при повышении/понижении температуры. Ручной режим – включение вентиляторов по командам с диспетчерского терминала);
  • Аварийный останов станции и компрессорных цехов при нажатии кнопки на пАЭО либо падению давления газа в трубопроводе на выходе из компрессорного цеха (разрыв трубопровода);
  • контроль параметров газа, рассчитанных вычислителями SuperFlow;
  • контроль параметров УПИГ(через интерфейс RS-485);
  • контроль параметров 5 блоков БАПГ(через интерфейс RS-485);
  • автоматический переход на резервное электропитание с выдачей соответствующего сообщения на диспетчерский терминал;
  • контроль доступа в блок-боксы, где установлено телеметрическое оборудование;
  • автоматическую самодиагностику исправности комплекса телеметрического оборудования с выдачей сообщений об отказах на диспетчерский терминал.
  • при перезапуске - сохранение значений всех внутренних переменных.
  • передачу на диспетчерский терминал диагностических, предупредительных и аварийных сообщений.

Программное обеспечение АРМ.
Визуализация контролируемых процессов выполнена в комплексе программ WIZCON.
