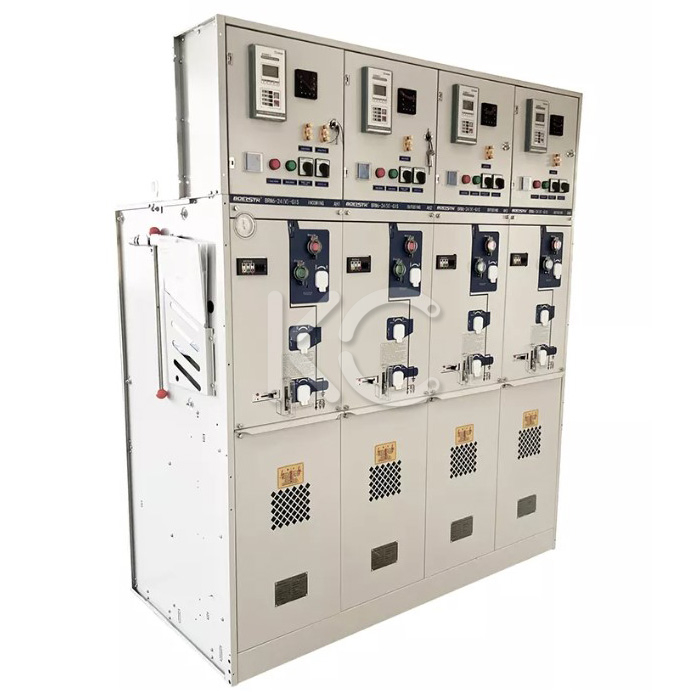

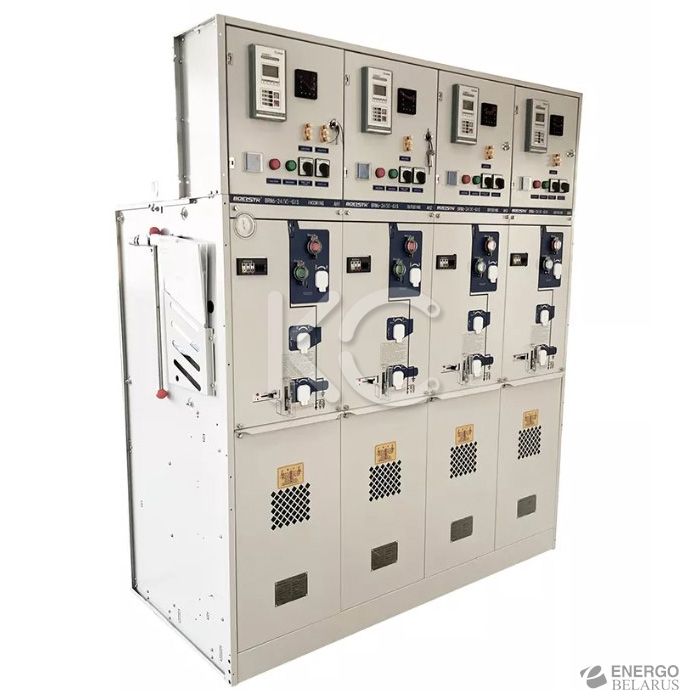

Комплектное распределительное устройство элегазовое CKFL-12 (630A)/C+ KC

• Назначение
• Применяемые стандарты при производстве изделия CKFL-12
• Область применения
• Структура условного обозначения
• Условия эксплуатации
• Технические характеристики
• Разделение конструкции
• Функциональные модули CKFL
• Схема главных цепей
• Габаритные размеры
• Трёхпозиционный выключатель нагрузки – модуль C

Назначение

Комплектное распределительное устройство CKFL-12 с элегазовой изоляцией производится для электрических сетей напряжением 12 и 24 кВ и номинальным током до 630А. Данное устройство является аналогом таких изделий как RM6, SafeRing, 8DJH, Xiria. Предназначено для эксплуатации в среде среднего напряжения.

Конструкция моноблока CKFL-12 представляет собой герметичный бак, наполненный элегазом, в котором расположены все высоковольтные аппараты (выключатель нагрузки, силовой выключатель и д.р.) и силовые цепи распределительного устройства. Степень защиты устройства – IP67.

Подключение силовых кабелей к моноблоку осуществляется с помощью специальных кабельных адаптеров. Каждый моноблок может сочетать в себе от 1 до 6 функциональных блоков, размещенных в едином герметичном баке, заполненном элегазом (SF6). При необходимости установить большее количество моноблоков, применяется принцип пристыковки.

Купить комплектное распределительное устройство (КРУ), купить моноблок с элегазовой изоляцией вы можете в компании Крэзисервис в городе Минске.

Применяемые стандарты при производстве изделия CKFL-12

• GB/T11022.
• GB3906.
• GB3804.
• GB16926.
• GB1985.
• GB/T11023.
• GB/T1984.
• IEC60265.

Область применения

• На трансформаторных станциях и подстанциях.
• На распределительном оборудовании подстанции и электростанции, а также в различных энергетических системах.
• На промышленных предприятиях.
• В оборудовании, которое используется в нефтедобывающей и газовой промышленности.
• На железнодорожных транспортных средствах.

Структура условного обозначения

Условия эксплуатации

КРУ серии CKFL эксплуатируется при следующих условиях окружающей среды:

• Высота над уровнем моря: до 1500 м.
• Рабочая температура окружающего воздуха: от -40 до +40 градусов.
• Скорость ветра: не более 34 м/с.
• Среднее значение относительной влажности, не более: 95%.
• Уклон: не более 5 градусов.
• Интенсивность землетрясения: не более 8 магнитуд.
• Окружающая среда: невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих материалы и изоляцию.

Технические характеристики

• Антикоррозийный бак с высокой механической способностью.
• Безопасная и надёжная элегазовая камера КРУ изготовлена из нержавеющей стали при помощи лазерной резки и сварена автоматической линией. Степень защиты – IP67.
• Единая управляющая рукоятка для выключателя нагрузки и заземлителя. Позиции включения, отключения и заземления выключателя нагрузки и заземлителя выполняется единой управляющей рукояткой. Механистическая блокировка возникает не только между главным выключателем и заземлителем, но и заземлителем и передней панелью кабельной отсека, который обеспечивает безопасность персонала.
• Механическая блокировка между выключателем и разъединителем. Блокировка между вакуумным выключателем и трёхпозиционным разъединителем остановит не правильную операцию.
• Пружинный управляющий механизм с системой остановит не правильное управление. Пружинный управляющий механизм включает в себя управление выключателем нагрузки, комбинации выключателя, предохранителя и выключателя, с возможностью перехода как в ручной режим управления, так и в режим с электромоторным управлением.
• Предохранитель с герметичной изоляцией. Предохранитель сначала фиксируется на кронштейне, потом вставляется в изолированный цилиндр. Три цилиндра находятся в нержавеющей газовой камере и герметичны внутри. Благодаря совместной изоляции цилиндра, на цилиндр не влияет внешнее загрязнение.
• Простое и удобное присоединение. Соединяется каждый элемент серии CKFL специальным соединителем. Шина в разных ячейках может соединиться удобно и не влияет на элегаз. Соединитель состоят из трёх сменных блоков изготовленного из силиконового каучука, его специальный дизайн и конструкция обеспечивает изоляцию шины и выдерживает ток короткого замыкания и номинальный ток РУ. По требованию эксплуатации, в торце шкафа можно установить расширяющий проходной изолятор и стандартный проходной изолятор. Расширяющийся проходной изолятор соединяется с другим РУ стандартным кабелем.

Разделение конструкции

Комплектное распределительное устройство элегазовое CKFL-12 KC

Функциональные модули CKFL

• CKFL-С – модуль выключателя нагрузки.
• CKFL-F – модуль выключателя-предохранителя.
• CKFL-V – модуль вакуумного выключателя.
• CKFL-D – модуль кабельного ввода/вывода (элегазовая изоляция).
• CKFL-СL – модуль секции сборных шин (выключатель нагрузки).
• CKFL-VL – модуль секции сборных шин (выключатель).
• CKFL-PT – модуль трансформатора напряжения (вакуумный выключатель).
• CKFL-М – модуль измерения (ТТ и ТН).

Схема главных цепей

Комплектное распределительное устройство элегазовое CKFL-12 KC

Габаритные размеры

Комплектное распределительное устройство элегазовое CKFL-12 (630A)/C+ KC
В  В  В  В  В В В  В  В  В  В В

Трёхпозиционный выключатель нагрузки – модуль C

Модуль C – служит для контроля и защиты ввода/вывода отходящей линии (кабеля)
	Стандартная комплектация Шина сборная 630А. Трёхпозиционный выключатель нагрузки. Пружинный управляющий механизм. Элегазовый манометр. Электронный индикатор напряжения. Блокировки. Навесный замок. Шина заземления. Оперативная ручка.	Дополнительная комплектация Электромоторный механизм. Индикатор короткого замыкания и препятствие заземления. Грозовой разрядник. Подготовительное расширение шин. Внешняя шина. Трансформатор тока и напряжения. Ключевые блокировки. Вспомогательные контакты выключателя нагрузки. Вспомогательный контакт заземлителя. Блокировки заземления ввода. Контрольная смотровая камера.
