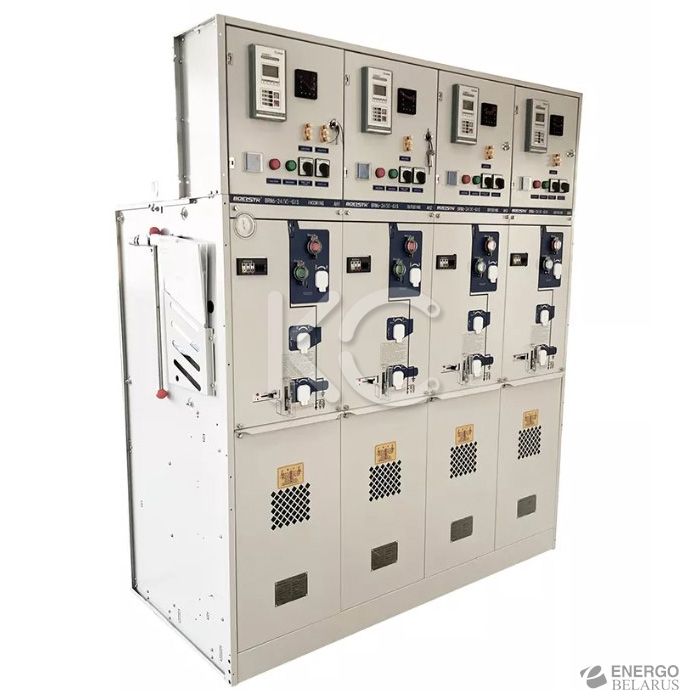

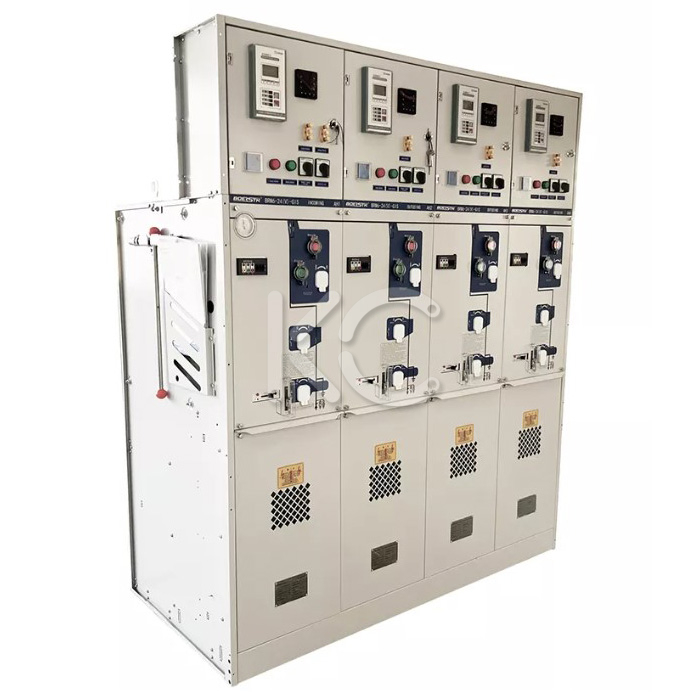

Комплектное распределительное устройство элегазовое CKFL-12 (630A)/+ССV KC

• Назначение
• Применяемые стандарты при производстве изделия CKFL-12
• Область применения
• Структура условного обозначения
• Условия эксплуатации
• Технические характеристики
• Разделение конструкции
• Функциональные модули CKFL
• Схема главных цепей
• Габаритные размеры
• Трёхпозиционный выключатель нагрузки – модуль C
• Вакуумный выключатель – модуль V
• Микропроцессорное реле защиты CKPM301

Назначение

Комплектное распределительное устройство CKFL-12 с элегазовой изоляцией производится для электрических сетей напряжением 12 и 24 кВ и номинальным током до 630А. Данное устройство является аналогом таких изделий как RM6, SafeRing, 8DJH, Xiria. Предназначено для эксплуатации в среде среднего напряжения.

Конструкция моноблока CKFL-12 представляет собой герметичный бак, наполненный элегазом, в котором расположены все высоковольтные аппараты (выключатель нагрузки, силовой выключатель и д.р.) и силовые цепи распределительного устройства. Степень защиты устройства – IP67.

Подключение силовых кабелей к моноблоку осуществляется с помощью специальных кабельных адаптеров. Каждый моноблок может сочетать в себе от 1 до 6 функциональных блоков, размещенных в едином герметичном баке, заполненном элегазом (SF6). При необходимости установить большее количество моноблоков, применяется принцип пристыковки.

Купить комплектное распределительное устройство (КРУ), купить моноблок с элегазовой изоляцией вы можете в компании Крэзисервис в городе Минске.

Применяемые стандарты при производстве изделия CKFL-12

• GB/T11022.
• GB3906.
• GB3804.
• GB16926.
• GB1985.
• GB/T11023.
• GB/T1984.
• IEC60265.

Область применения

• На трансформаторных станциях и подстанциях.
• На распределительном оборудовании подстанции и электростанции, а также в различных энергетических системах.
• На промышленных предприятиях.
• В оборудовании, которое используется в нефтедобывающей и газовой промышленности.
• На железнодорожных транспортных средствах.

Структура условного обозначения

Условия эксплуатации

КРУ серии CKFL эксплуатируется при следующих условиях окружающей среды:

• Высота над уровнем моря: до 1500 м.
• Рабочая температура окружающего воздуха: от -40 до +40 градусов.
• Скорость ветра: не более 34 м/с.
• Среднее значение относительной влажности, не более: 95%.
• Уклон: не более 5 градусов.
• Интенсивность землетрясения: не более 8 магнитуд.
• Окружающая среда: невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих материалы и изоляцию.

Технические характеристики

• Антикоррозийный бак с высокой механической способностью.
• Безопасная и надёжная элегазовая камера КРУ изготовлена из нержавеющей стали при помощи лазерной резки и сварена автоматической линией. Степень защиты – IP67.
• Единая управляющая рукоятка для выключателя нагрузки и заземлителя. Позиции включения, отключения и заземления выключателя нагрузки и заземлителя выполняется единой управляющей рукояткой. Механистическая блокировка возникает не только между главным выключателем и заземлителем, но и заземлителем и передней панелью кабельной отсека, который обеспечивает безопасность персонала.
• Механическая блокировка между выключателем и разъединителем. Блокировка между вакуумным выключателем и трёхпозиционным разъединителем остановит не правильную операцию.
• Пружинный управляющий механизм с системой остановит не правильное управление. Пружинный управляющий механизм включает в себя управление выключателем нагрузки, комбинации выключателя, предохранителя и выключателя, с возможностью перехода как в ручной режим управления, так и в режим с электромоторным управлением.
• Предохранитель с герметичной изоляцией. Предохранитель сначала фиксируется на кронштейне, потом вставляется в изолированный цилиндр. Три цилиндра находятся в нержавеющей газовой камере и герметичны внутри. Благодаря совместной изоляции цилиндра, на цилиндр не влияет внешнее загрязнение.
• Простое и удобное присоединение. Соединяется каждый элемент серии CKFL специальным соединителем. Шина в разных ячейках может соединиться удобно и не влияет на элегаз. Соединитель состоят из трёх сменных блоков изготовленного из силиконового каучука, его специальный дизайн и конструкция обеспечивает изоляцию шины и выдерживает ток короткого замыкания и номинальный ток РУ. По требованию эксплуатации, в торце шкафа можно установить расширяющий проходной изолятор и стандартный проходной изолятор. Расширяющийся проходной изолятор соединяется с другим РУ стандартным кабелем.

Разделение конструкции

Комплектное распределительное устройство элегазовое CKFL-12 KC

Функциональные модули CKFL

• CKFL-С – модуль выключателя нагрузки.
• CKFL-F – модуль выключателя-предохранителя.
• CKFL-V – модуль вакуумного выключателя.
• CKFL-D – модуль кабельного ввода/вывода (элегазовая изоляция).
• CKFL-СL – модуль секции сборных шин (выключатель нагрузки).
• CKFL-VL – модуль секции сборных шин (выключатель).
• CKFL-PT – модуль трансформатора напряжения (вакуумный выключатель).
• CKFL-М – модуль измерения (ТТ и ТН).

Схема главных цепей

Комплектное распределительное устройство элегазовое CKFL-12 KC

Габаритные размеры

Комплектное распределительное устройство элегазовое CKFL-12 (630A)/+ССV KC
В  В  В  В  В В

Трёхпозиционный выключатель нагрузки – модуль C

Модуль C – служит для контроля и защиты ввода/вывода отходящей линии (кабеля)
	Стандартная комплектация Шина сборная 630А. Трёхпозиционный выключатель нагрузки. Пружинный управляющий механизм. Элегазовый манометр. Электронный индикатор напряжения. Блокировки. Навесный замок. Шина заземления. Оперативная ручка.	Дополнительная комплектация Электромоторный механизм. Индикатор короткого замыкания и препятствие заземления. Грозовой разрядник. Подготовительное расширение шин. Внешняя шина. Трансформатор тока и напряжения. Ключевые блокировки. Вспомогательные контакты выключателя нагрузки. Вспомогательный контакт заземлителя. Блокировки заземления ввода. Контрольная смотровая камера.

Вакуумный выключатель – модуль V

Модуль V – предназначен для контроля и защиты трансформатора и фидера
	Стандартная комплектация Шина сборная 630А. Вакуумный выключатель. Пружинный управляющий механизм. Трёхпозиционный выключатель нагрузки. Оперативный механизм разъединителя. Элегазовый манометр. Электронный индикатор напряжения. Блокировки. Навесный замок. Шина заземления. Оперативная рукоятка.	Дополнительная комплектация Электромоторный механизм вакуумного выключателя. Индикатор короткого замыкания и препятствие заземления. Грозовой разрядник. Подготовительное расширение шин. Внешняя шина. Трансформатор тока и напряжения. Вспомогательный контакт вакуумного выключателя. Вспомогательный контакт разъединителя. Вспомогательный контакт заземлителя. Отключающая катушка. Блокировки заземления ввода. Контрольная смотровая камера. Микропроцессорное реле защиты CKPM301.

Микропроцессорное реле защиты CKPM301

Реле защиты сверхтоков CKPM301 разработано для использования в распределительных радиальных и кольцевых сетях 10(6) кВ. Оно имеет функцию максимальной токовой защиты с обратнозависимой характеристикой выдержки времени, защиты от перегрузки по току нулевой последовательности, повторного включения, защиты от перенапряжения, защиты от пониженного напряжения и защиты от отключения электричества. Также оно имеет функцию контроля многократного измерения, дистанционного управления и дистанционной сигнализации.

Сигнал от трансформатора тока и трансформатора напряжения обрабатывается микропроцессором с высокой степенью интеграции реле защиты питания CKPM301 и выдается устройством управления посредством цифровой логической операции. Устройство, размещенное в герметичном корпусе, не требующее технического обслуживания и обладающее высокой помехозащищенностью, предназначено для системы блока кольцевого питания в неблагоприятных условиях эксплуатации и при стационарной установке.

• Устройство использует технологию низкого энергопотребления, позволяющую быстро и надежно запускать функцию защиты в любых условиях.
• Устройство простое, малогабаритное, легко и просто монтируется и подходит для компактной установки в комплектное распределительное устройство (КРУ).
• Защита организована гибко и комплексно. Все функции защиты можно легко включать и отключать из меню интерфейса.
• Некоторые стандартные кривые определений обратнозависимой выдержки времени IEC являются вспомогательными. Устройство имеет функцию высокой степени защиты от блокировки по току и подходит для использования с различными предохранителями для решения проблем зоны нечувствительности при защите распределительной системы.
• С помощью совершенной функции измерения и контроля можно выполнять замеры таких электрических параметров как напряжение и ток. Специальное реле дистанционного управления предназначено для функции дистанционного управления с 6 входными цепями включения-выключения.
• Меню отображается послойно на китайском или английском языках и имеет хороший интерфейс «человек-машина».
• Благодаря энергонезависимой памяти большой емкости устройство может подробно записывать 600 исторических событий без потери данных в случае сбоя питания.
• Благодаря совершенной динамической и статической функции самоуправления устройство отслеживает рабочее состояние реле защиты в режиме онлайн для обеспечения надежной работы.
• Благодаря высокоточным компонентам и технологиям устройство является точным и надежным прибором с длительным сроком службы.
• Устройство обеспечивает коммуникационный порт RS-232 для отладки передней платы и дополнительный коммуникационный порт шины заднего терминала RS-485. Для удобной реализации функции SCADA пользователю предоставляется открытый протокол связи.

Микропроцессорное реле защиты CKPM301 – подробное РУКОВДСТВО ПО ЭКСПЛУАТАЦИИ..
