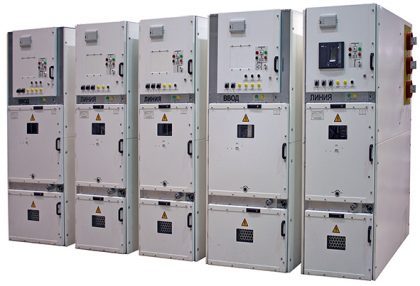

Устройство комплектное распределительное (КРУ) 6-10 кВ

Комплектные распределительные устройства предназначены для приёма и распределения электрической энергии в сетях среднего напряжения (6-10 кВ) с изолированной или заземлённой нейтралью. Применяются в качестве распределительных устройств напряжением 6-10 кВ трансформаторных подстанций, в том числе комплектных и контейнерных, а также в качестве распределительных пунктов.

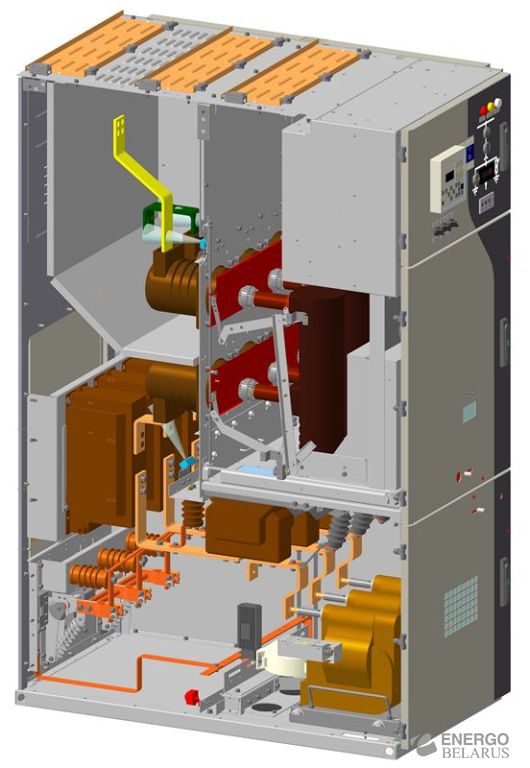

Распределительные устройства типа КРУ представляют собой шкаф, разделенный на несколько отсеков: трансформаторов тока и отходящего кабеля, сборных шин, выкатная часть и отсек вторичных цепей.

Особенности:

• Каждый отсек изолирован друг от друга для обеспечения безопасности при обслуживании и эксплуатации оборудования шкафов КРУ. Выкатная часть шкафа, в зависимости от назначения присоединения может быть укомплектована выключателем, трансформатором напряжения, разрядниками (ОПН), трансформатором собственных нужд.
• Выдвижной элемент относительно корпуса шкафа может занимать рабочее, контрольное (разобщенное) или ремонтное положение. В рабочем положении главные и вспомогательные цепи замкнуты, в контрольном — главные цепи разомкнуты, а вспомогательные замкнуты (в разобщенном последние разомкнуты), в ремонтном - выдвижной элемент находится вне корпуса шкафа и его главные и вспомогательные цепи разомкнуты. Усилие, необходимое для перемещения выдвижного элемента, не должно превышать 490 Н (50 кГс). При выкатывании выдвижного элемента проемы к неподвижным разъемным контактам главной цепи автоматически закрываются шторками.
• Токоведущие части КРУ выполняются, как правило, шинами из алюминия или его сплавов; при больших токах допускается применение медных шин, при номинальных токах до 200 А - стальных. Монтаж вспомогательных цепей производится изолированным медным проводом сечением не менее 1,5 кв. мм, присоединение к счетчикам - проводом сечением 2,5 кв. мм, паяные соединения — не менее 0,5 кв. мм. Соединения, подвергающиеся изгибам и кручению, выполняются, как правило, многожильными проводами.
• Гибкая связь вспомогательных цепей стационарной части КРУ с выдвижным элементом осуществляется с помощью штепсельных разъемов.

Шкафы КРУ, а также заземляющие ножи должны удовлетворять требованиям по электродинамической и термической стойкости к сквозным токам короткого замыкания. Для обеспечения требований по механической стойкости регламентировано количество циклов, которые должны выдерживать шкафы КРУ и его элементы: разъемные контакты главных и вспомогательных цепей, выдвижной элемент, двери, заземляющий разъединитель. Количество циклов включения и отключения встроенного комплектующего оборудования (выключатели, разъединители и др.) принимается в соответствии с ПУЭ.

Для обеспечения безопасности шкафы КРУ снабжаются рядом блокировок. После выкатывания выдвижного элемента все токоведущие части главных цепей, которые могут оказаться под напряжением, закрываются защитными шторками. Эти шторки и ограждения не должны сниматься или открываться без помощи ключей или специальных инструментов.

В шкафах КРУ стационарного исполнения предусматривается возможность установки стационарных или инвентарных перегородок для отделения частей оборудования, находящихся под напряжением. Не допускается использовать для заземления болты, винты, шпильки, выполняющие роль крепежных деталей. В местах заземления должны быть надпись «земля» или знак заземления.

Вид шкафа КРУ определяется схемой главной цепи КРУ. Основным электрическим аппаратом, определяющим конструкцию шкафа, является выключатель: применяются маломасляные, электромагнитные, вакуумные и элегазовые выключатели. Схемы вторичных цепей чрезвычайно разнообразны и полностью пока не унифицированы.
