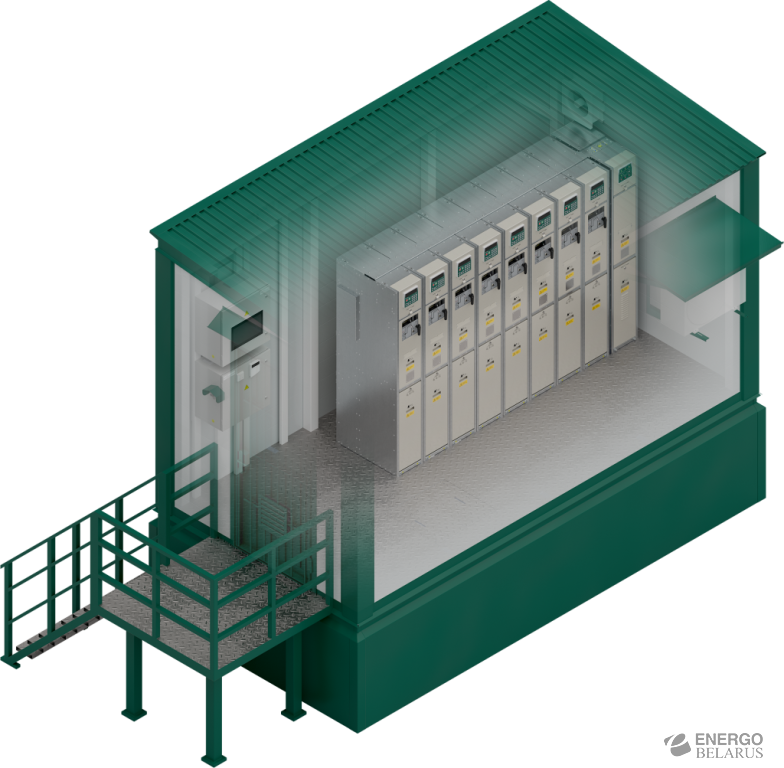

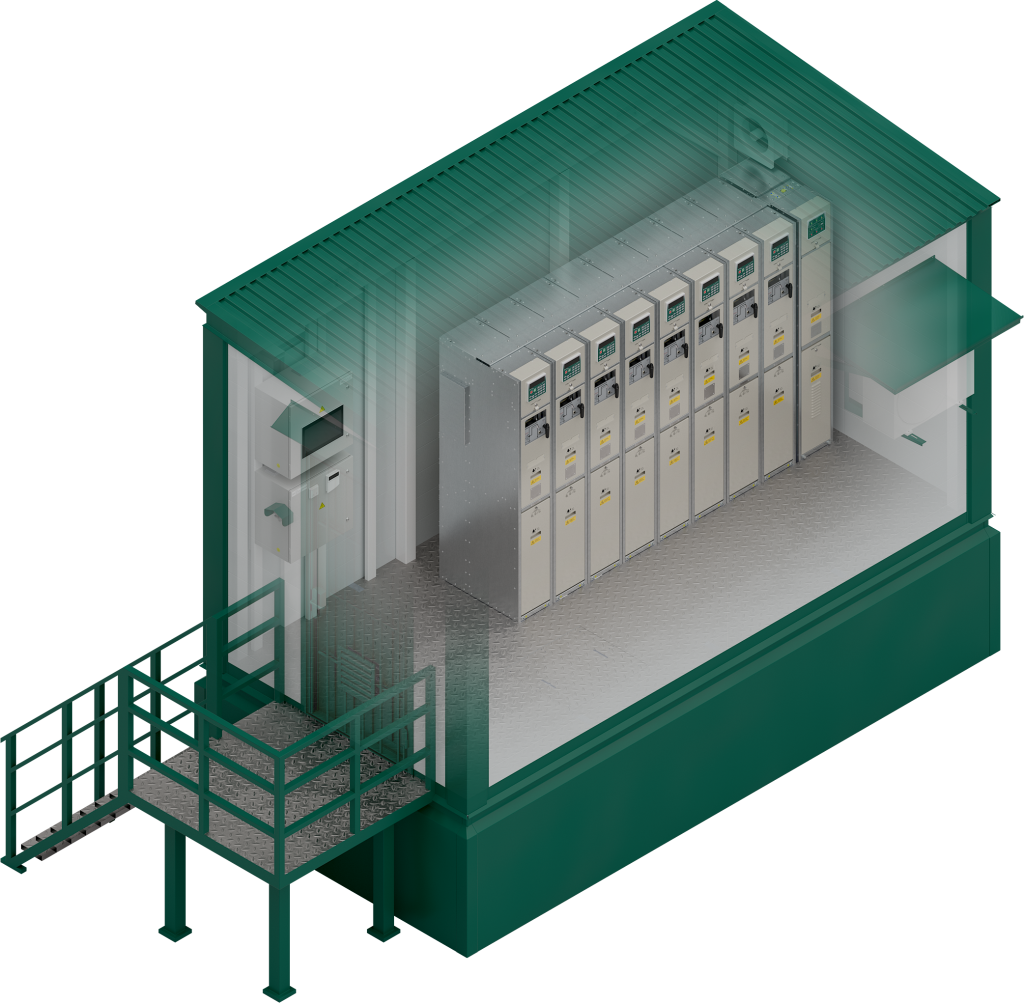

Здание блочно-модульное с КРУ Etalon (ЗРУ10)
Характеристики
| Ширина, мм | 2500 |
| Высота, мм | 3100 |
| Длина, мм | 5000; 7000; 900; 11000 |
| Максимальное напряжение, В | 10 |
| Частота, Гц | 50 |
ЗРУ10 представляет собой комплексное решение по размещению РУ на базе секций TER_Sec10_Etalon_Net, предназначенных для применения в распределительных сетях трехфазного переменного тока частотой 50 Гц с изолированной, компенсированной или заземленной нейтралью, номинальным напряжением до 10 кВ.
Решение TER_PHSG10_Etalon_1 разработано для применения в качестве:
- отдельно стоящего РП;
- ЗРУ в составе ПС 35/6(10) кВ, за исключением проектов ЦПС.
| Технические характеристики: | |
| Параметр | Значение |
| Тип конструкции модульного здания | Контейнерного типа с металлической оболочкой. Сэндвич панели |
| Вид оболочки | Сплошная, металлическая с теплоизоляцией |
| Конструктивное исполнение теплоизоляционной оболочки | Трехслойная конструкция из негорючих минераловатных плит, заключенных между наружной и внутренней металлической оболочкой |
| Тип крыши | Односкатная |
| Тип крепления крыши | Стационарная |
| Материал кровли | Металлический профилированный лист |
| Количество блоков модульного здания | 1 |
| Степень огнестойкости | II |
| Класс конструктивной пожарной опасности | C0 |
| Класс пожарной безопасности строительной конструкции | К0 |
| Класс функциональной пожарной опасности | Ф5.1 |
| Класс взрывопожарной опасности помещения | помещения - В2, здания - В. |
| Уровень ответственности сооружения | Нормальный (II) |
| Расположение РУ | Однорядное, пристенное |
| Способ установки шкафов РУ | С помощью рамы с направляющими для закладных элементов |
| Условия обслуживания шкафов РУ | Одностороннее |
| Температура внутри МЗ | Автоматический контроль |
| Внешние габариты, мм | |
| • Ширина | 2500 |
| • Высота | 3100 |
| • Длина | 5000,7000,900,11000 |
| Масса МЗ в полном комплекте, без РУ, не более, кг | |
| • 5 м | 5000 |
| • 7 м | 7000 |
| • 9 м | 8500 |
| • 11 м | 10500 |
| Способ установки на фундамент | Без ростверка |
| Инженерные системы | |
| Освещение | Светодиодное |
| Обогрев | Электроконвекторы |
| Вентиляция | Принудительная вытяжная часть и естественная приточная |
| Кондиционирование | Электрическая сплит-система |
| Пожарная сигнализация | Безадресная, с автоматическими дымовыми и ручными извещателями |
| Охранная сигнализация | Контроль доступа по коду и proximity-карт |
| Оповещение и управление эвакуацией | 1 типа по СП 3.13130 |
| Функциональные элементы | |
| Молниезащита | Присутствует |
| Система заземления | Присутствует |
| Стойка средств индивидуальной защиты | Присутствует |
| Первичные средства пожаротушения | Углекислотный огнетушитель |
