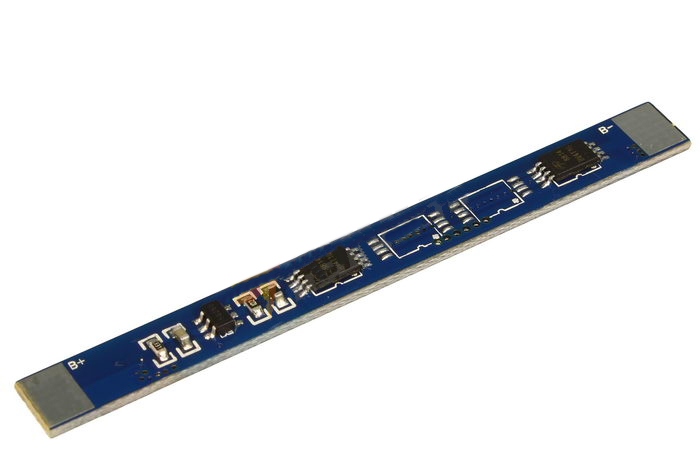

Плата защиты для литиевых аккумуляторов 1S (3.7V/4А) Maxpower
Характеристики
| Производитель | Maxpower |
| Артикул | PCM-Li-1S(3.7V/4A) |
| Ширина, мм | 2.3 |
| Напряжение, В | 3.7 |
| Длина, мм | 62 |
| Ток, А | 4 |
| Вес, г | 2 |
| Высота, мм | 6 |
| Температура эксплуатации, °С | -40...+85 |
Технические характеристики:
- Модель: PCM YH10A-V2 (2 mosfet).
- Количество последовательно-соединенных Li-Ion АКБ: 1шт.
- Номинальное напряжение: 3,7В.
- Напряжение заряда: 4,25В.
- Номинальный ток разряда: 3-4А.
- Максимальный ток заряда: 3-4А.
- Напряжение перезаряда ячейки (VCU): 4,25±0,025В.
- Время срабатывания защиты: 0,7-1,35с.
- Напряжение возобновления заряда: 4,05±0,05В.
- Напряжение переразряда (VDD): 2,4±0,062В.
- Время срабатывания защиты: 89-167мс.
- Напряжение возобновления разряда: 3,0±0,1В.
- Пороговое значение тока (IEC): 6±2А.
- Сброс защиты: отключение нагрузки
- Защита от КЗ:
- Время срабатывания защиты: 8-16мс.
- Сброс защиты: отключение нагрузки.
Особенности:
- Контроль напряжения на ячейке: При выходе напряжения на ячейке за пороговые значения вся батарея автоматически отключается.
- Контроль по току: При превышении током нагрузки пороговых значений вся батарея автоматически отключается.
Описание выводов:
" B- " - общий минус батареи " B+ " - общий плюс батареи " P- " - минус нагрузки (зарядного устройства) " P+ " - плюс нагрузки (зарядного устройства) "центральный вывод на обратной стороне" - вывод терморезистора
