Блок сигнализации положения индуктивный БСПИ

Под аббревиатурой БСПИ следует понимать «блок сигнализации положения индуктивный». Благодаря этому устройству происходит преобразование энергии перемещения вала в индуктивное сопротивление. Именно по изменению последнего можно следить за тем, на сколько повернулся вал, и отдавать дальнейшие команды оборудованию.

При работе с БСПИ система управления может оценить не только степень поворота вала, но и отслеживать его плавное перемещение, так как с ростом значения угла будет плавно изменяться индуктивное сопротивление. Таким образом, можно задать углы поворота, при которых следует блокировать дальнейшее движение. Таких точек, в которых будет фиксироваться вращение вала, несколько: две крайних и ещё можно задать ряд промежуточных значений, если это требуется для технологического процесса, который выполняется оборудованием.

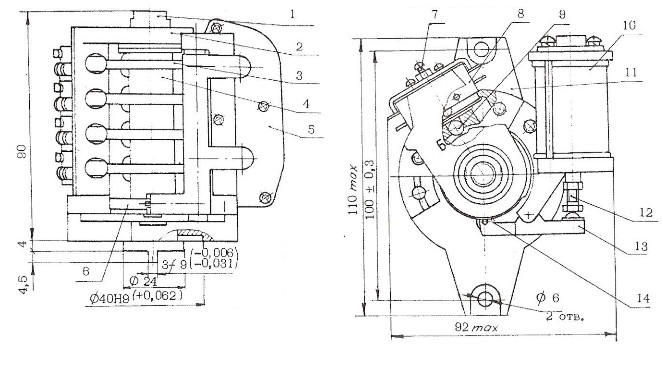

В конструкцию такого блока заложено два основных узла:

• блок микровыключателей;
• блок датчиков.
• Блок может питаться от напряжения 12 В.
• Мощность, потребляемая устройством, составляет 0,5 Вт.
• Входным сигналом для устройства является поворот блока от 0 до 90° или от 0 до 225°.
• Сроки службы блоков составляют от 15 до 20 лет, в зависимости от их исполнения.

На валу, с которого нужно получать данные, при помощью гайки крепятся четыре кулачка. При повороте вала с кулачка посредством шарика и пружины происходит нажатие на толкатель микровыключателя. Как только это нажатие происходит, микровыключатель срабатывает, выдавая электрический сигнал для дальнейшего его преобразования.

Ход каждого микровыключателя можно отрегулировать специальным винтом.

Технические характеристики:

• Блок может питаться от напряжения 12 В.
• Мощность, потребляемая устройством, составляет 0,5 Вт.
• Входным сигналом для устройства является поворот блока от 0 до 90° или от 0 до 225°.
• Сроки службы блоков составляют от 15 до 20 лет, в зависимости от их исполнения.
