Блок сигнализации положения реостатный БСПР

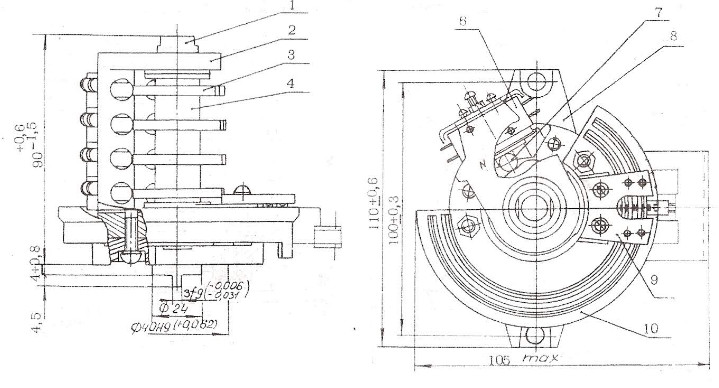

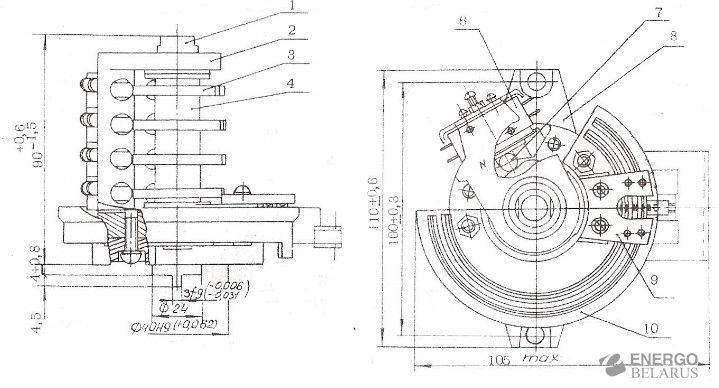

Устройство имеет собственный вал, который при помощи сухаря соединяется с валом управляемого устройства. Также на валу БСПР имеются кулачки, которые при вращении вала последовательно нажимают на толкатели микровыключателей. Таким образом, с каждого из этих микровыключателей можно получить сигнал о прохождении кулачка. Суммированный сигнал сообщит о том. В какую сторону и на сколько повернулся вал устройства. Выходной сигнал преобразуется реостатным датчиком, с которого, посредством шестерни и вала сигнал передаётся ещё на один реостатный датчик, связанный с контрольной шкалой, которая нужна для визуальной оценки перемещения вала оператором.

Основные параметры БСПР

• Выходной сигнал блока может варьироваться от 0 до 120 Ом.
• Входной сигнал может оцениваться в диапазоне от 0 до 0,25 оборота или от 0 до 0,63 оборота, в зависимости от того, какое исполнение блока необходимо для работы с исполнительным механизмом.
• У зависимости от исполнения меняется и дифференциальный ход микровыключателей: в первом случае он составит 3°, а во втором – 8°.
• Степень отклонения выходного сигнала составляет не более 1,4%.
• Его нелинейность – не выше 2,5%.
• Срок службы прибора – не менее 20 лет.

Во избежание более быстрого выхода из строя запрещается использовать блок в условиях, отличающихся от тех, которые указаны в руководстве по эксплуатации.
