Блок сигнализации положения токовый БСПТ

На производстве, где работают сложные механизмы, для реализации автоматического управления ими требуются контролирующие устройства, сопряжённые с датчиками. Чтобы обеспечить передачу информации от рабочего органа механизма – вала, требуется получить сигнал о его повороте и преобразовать в ту форму, которая будет понятна управляющему устройству. Например, в токовый сигнал, который в дальнейшем может быть подан на аналоговое устройство контроля или оцифровано для процессорного блока управления. Для получения токового сигнала с вала используется БСПТ.

Расшифровывается это название так: блок сигнализации положения токовый. В зависимости от условий эксплуатации, такой блок может поставляться с разным климатическим исполнением. Если конструкция оборудования позволяет навесить БСПТ под общей крышкой, то климатическое исполнение может быть менее строгим, чем при использовании вне такой крышки. Но для этого необходимо, чтобы вал самого управляемого устройства имел выход из кожуха. Блок питания такого устройства всегда находится вне корпуса исследуемого агрегата, поэтому у него всегда должно быть климатическое исполнение, которое соответствует условиям эксплуатации.

Технические характеристики

• Напряжение питания БСПР – 220 В, однофазное.
• Мощность, потребляемая прибором, 8 Вт.
• Выходной сигнал зависит от мощности нагрузки: если её сопротивление составляет менее 2,5 кОм, то ток на выходе варьируется от 0 до 5 мА, а если сопротивление составляет до 1 кОм, то постоянный ток будет варьироваться в пределах от 4 до 20 мА.
• Точность измерений можно оценить по отклонениям выходного сигнала на 1,4% от его максимума.
• У переключателей дифференцированный ход составляет до 3°.
• Масса прибора поблочно составляет: для блока питания – 0,8 кг, а для блока, содержащего датчики, – до 1 кг.

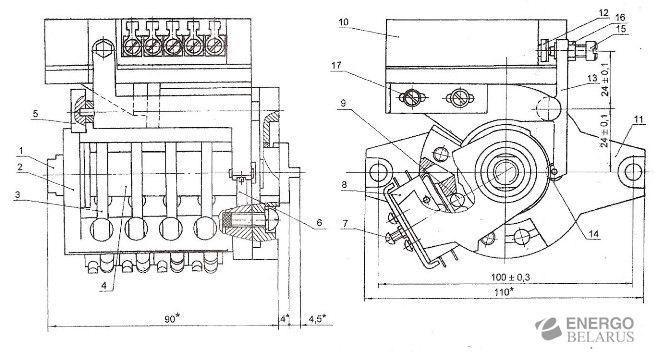

Как БСПТ подключается к валу

Интеграция блока к валу устройства осуществляется при помощи специального сухаря, который объединяет оба вала – механизма и БСПР, заставляя эти валы вращаться синхронно. При этом вал БСПР имеет специальные кулачки, которые проходят по толкателям микропереключателей. При замыкании каждого их них подаётся сигнал на преобразователь, с которого и получается выходной сигнал с изменяющимся значением тока. Для оценки поворота вала используется четыре последовательно поставленных микропереключателя.
