Êîíäåíñàòîîòâîä÷èê òåðìîñòàòè÷åñêèé äëÿ ÷èñòîãî ïàðà TC
Õàðàêòåðèñòèêè
Описание

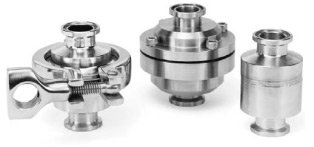

Армстронг предлагает полный перечень термостатических конденсатоотводчиков из нержавеющей стали 316L для чистого пара, обработанных по специальными требованиям. Различные конструкции корпуса учитывают особенности присоединения к трубопроводу и предоставляют возможность удобной очистки.
Термостатический конденсатоотводчик обеспечивает свободное дренирование при температурах конденсата, близких к температуре пара, на любом рабочем давлении.
Особенности:
• Выполнен из нержавеющей стали 316L для коррозионной стойкости
• Самодренирование для минимизации загрязнений
• Легкий и компактный
• Простота установки
• Легко разбирается для полной очистки
• Санитарно-технические зажимные торцевые соединения обеспечивают быстроту демонтажа для чистки, обслуживания, проверки и повторной сборки.
Основные места применений:
• Ферментаторы
• Стерилизаторы/автоклавы
• Биореакторы
• CIP/SIP системы( для очистки и стерилизации)
• Стерилизующее оборудование
Как заказать:
Укажите
• Номер модели
• Размер присоединения
• Тип концевого присоединения
Характеристики
| Модель | TC-C Зажим | TC-R пригоден для ремонта | TC-S гермети чен |
| Крышка и корпус | ASTM A479 316L | ||
| Сильфон | 316L нержавеющая сталь | ||
| Прокладка | витон | ||
| Держатель | нержавеющая сталь | ||
| Зажим | нержавеющая сталь | - | - |
| Винты | - | Нержав. сталь | - |
| Обработка поверхности | образивом зернистостью180 и электрополи ровкой до класса шероховатости 20 ra внутри; зернистостью 150 и электрополировкой до шерохова тости 30 ra снаружи | - | - |
| Модель | TC-C TC-R Зажим пригоден для ремонта | TC-S герметичный |
| Максимальное допустимое давление | 8,3 бар | 10 бар |
| Максимально допустим. темпер. | 177°C | 186°C |
| Максимальный перепад давления | 7 бар | 8,3 бар |
| Вес, кг | 0,57 0,68 | 0,34 |
| Перепад давления* бар | 5°C переохлаждение | 11°C переохлаждение |
| кг/ч | кг/ч** | |
| 0,35 | 82 | 145 |
| 0,7 | 163 | 293 |
| 1,4 | 307 | 503 |
| 2,1 | 458 | 709 |
| 2,8 | 561 | 830 |
| 3,5 | 699 | 915 |
| 4,1 | 837 | 1136 |
| 4,8 | 924 | 1210 |
| 5,5 | 1071 | 1356 |
| 6,2 | 1116 | 1468 |
| 6,9 | 1155 | 1565 |
| 7,6 | 1184 | 1651 |
| 8,3 | 1206 | 1712 |
