Конденсатоотводчик термостатический TKK-11

Описание работы конденсатоотводчика TKK-11

При запуске установки кроме подаваемого пара в системе находится воздух. Кроме того, после прекращения подачи пара в системе снова будет присутствовать воздух. Наличие воздуха в конденсате, возвращаемого в котел, является причиной коррозии. В то же время, наличие воздуха в системе приводит к снижению температуры греющего пара.

Воздух должен удаляться в конце магистральных паропроводов. Автоматический термостатический воздушный клапан (воздухоотводчик) удаляет воздух из паровоздушной смеси вследствие ее остывания из-за скопления воздуха. По мере возрастания температуры смеси до температуры пара он закрывается.

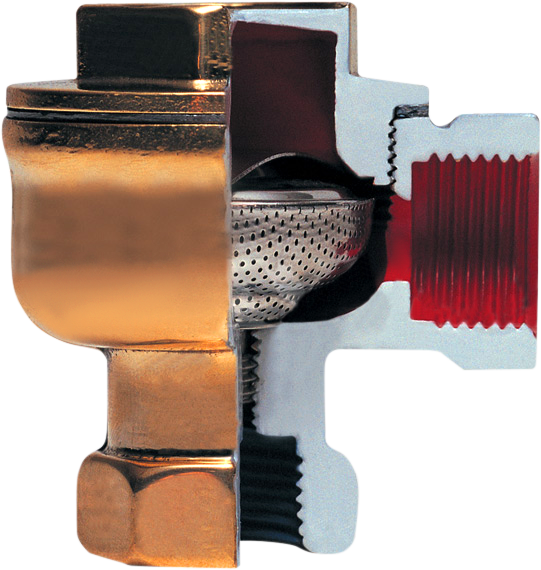

Корпус термостатического конденсатоотводчика «Ayvaz» серии ТКК-11 изготовлен из латуни, внутренние детали из нержавеющей стали. Являясь одним из видов конденсатоотводчиков, он используется для систем с низким давлением.

Назначение:

В основном предназначается для использования в текстильной и швейной отраслях, для паровых радиаторов и систем с низким давлением пара. Кроме того, автоматический воздухоотводчик способен периодически или непрерывно отводить конденсат в зависимости от нагрузки. В отличии от конденсатоотводчика типа ТКК-61 имеет угловую форму корпуса. Воздухоотводчики ТКК-11 производства «Ayvaz» могут эффективно и продолжительно работать при установке на трубопроводе в любом положении. Для проведения технического обслуживания и замены конденсатоотводчиков соответствующая запорная арматура должна быть установлена в безопасное положение.

Технические параметры:
