Конденсатоотводчики поплавково-термостатические L
Характеристики
Описание
Корпус изготовлен из чугуна, конденсатоотводчики серии L и M, благодаря прочности конструкции имеют длительный срок службы и очень надежны.
Поплавок и система рычагов выполнены из нержавеющей стали с золотником и седлом из термообработанной хромистой стали (440). Полный отвод воздуха обеспечивается через многовитковый сильфон из фосфористовой бронзы в корпусе из нержавеющей стали. Он сконструирован специально для использования в сложных промышленных условиях, где требуется непрерывная работа. Воздух отводится в диапазоне давлений от 0 до 17 бар при температуре, слегка меньшей температуры пара.
Максимальные рабочие условия
Максимально допустимое давление (для корпуса): Модель L: 17 бар @ 232°C
Модель M: 17 бар @ 232°C
Максимальное рабочее давление:
Модель 30-L: 2 бар насыщенный пар Модель 100-L: 7 бар насыщенный пар Модель 150-L: 10 бар насыщенный пар Модель 250-L: 17 бар насыщенный пар Модель 250-M: 17 бар насыщенный пар
Максимальное противодавление: 99% давления на входе Максимальная рабочая температура сильфона воздушника: 217°C Примечание: Чугунные конденсатоотводчики не рекомендуется использовать в системах, где возможно замерзание,а также термо-и гидроудары.
Присоединение
Резьба BSPT и NPT
Фланцы DIN или ANSI(навинчиваются)
Дополнительные исполнения по заказу
• Возможно использование с
прерывателем вакуума •Возможно использование с термостатическим
воздушником из нержавеющей стали.
• Для работы в качестве влагоотделителя возможна поставка
без воздушника (LD).
• Возможен с указателем уровня до 17 бар @ 218°C
Специальные конфигурации
Контроллер конденсата с выпуском пара вторичного вскипания для сифонного дренажа или каскадной схемы включения. (СС).
Исполнение СС (контроллер конденсата), было разработано специально, чтобы обеспечить большую пропускную способность в случаях, когда конденсат должен быть поднят от точки дренажа к конденсатоотводчику. При таких условиях (упоминаются как сифонный дренаж) уменьшение давления, которое возникает, когда конденсат поднят, вызывает превращение порции конденста во вторичный пар. Обычные конденсатоотводчики не способны различать пар вскипания от острого пара и закрываются, препятствуя дренажу.
Контроллер конденсата (СС) серии L & M снабжен отверстием в верхней части корпуса конденсатоотводчика для удаления вторичного пара и воздуха.
Влагоотделитель для исключительно больших пропускных способностей при отделении жидкости от газа под давлением.
Влагоотделитель - исполнение (LD) был разработан, чтобы отвечать применениям с большой пропускной способностью для отвода воды или других жидкостей из воздуха или других газов под давлением. Чтобы предотвратить запирание воздухом или газом, в верхней части корпуса расположено отверстие для сброса воздуха или газа в емкость, дренаж которой осуществляется. Данные пропускной способности смотрите на страницах LD-439 и LD-462.

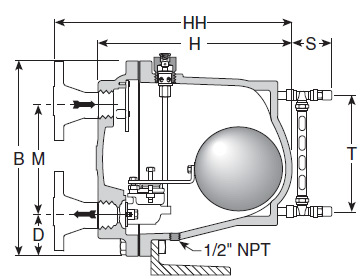

Характеристики
| Модель No. | L |
| Присоединение к трубе | 50 | 65 |
| B Высота | 514 |
| C Ширина(не показана) | 375 |
| D | 106 |
| H (резьба) | 502 |
| HH (фланцы PN40*) | 574 | 580 |
| M | 287 |
| S Ширина мерного стекла | 95,2 |
| T Высота мерного стекла | 305 |
| Вес, кг (резьба) | 88,9 |
| Вес, кг (Фланцы PN40*) | 97 | 99 |
