Конденсатоотводчики поплавково-термостатические LS, MS
Характеристики
Описание
Простая и надежная стальная конструкция конденсатоотводчиков серии LS & MS обеспечивает длительный безаварийный срок службы. Поплавки, клапаны, седла и рычажный механизм изготовлены из нержавеющей стали.
Встроенный термостатический воздушный вентиль с сильфоном из бронзы размещен в корпусе из нержавеющей стали. Они разработаны для работы в тяжелых условиях промышленного производства, где требуется высокая эффективность и не допускается отказов в работе. Воздушный вентиль работает в соответсвие с кривой температура-давление для насыщенного пара при любых давлениях от нуля до 17 бар. Таким образом, до 17 бар воздух удаляется при немного меньшей температуре пара.
Максимальные рабоиче условия
Макс. допустимое давление (для корпуса): Модель LS: 31 бар @ 338°С
Модель MS: 31 бар @ 338°С
Максимальный перепад давления:
Модель 30-LS: 2 бар насыщенный пар
Модель 100-LS: 7 бар насыщенный пар
Модель 150-LS: 10 бар насыщенный пар
Модель 250-LS: 17 бар насыщенный пар
Модель 250-MS: 17 бар насыщенный пар
Модель 450-LS: 31 бар насыщенный пар
Модель 450-MS: 31 бар насыщенный пар
Максимальное противодавление: 99% давления на входе
Макс. рабочая температура для сильфона: 217°С
Прим: Для давлений более 17 бар следует удалить воздушный вентиль и использовать версию СС или LD.
Присоединения
• Резьбовое BSPT и NPT
• Под приварку
• Фланцевое DIN или ANSI (приваренные)
Опции
• Встроенный прерыватель вакуума, 10 бар максимум. Добавьте суффикс VB к номеру модели.
• Без термостатического возд. вентиля для дренажа жидкостей. Добавте суффикс LD к номеру модели.
• Встроенный выпуск вторичного пара для сифонного дренажа. Добавте суффикс СС к номеру модели.
• Мерное стекло в кожухе 17 бар @ 218°С
• Серии LS и MS доступны с кронштейном для крепленя на полу. Узнавайте у представителя.
Спецификация
Поплавково-термостатический конденсатоотвдчик, модель........
из углеродитсой стали с термостатическим воздушным вентилем. Максимальное допустимое противодавление 99% от давления на входе.

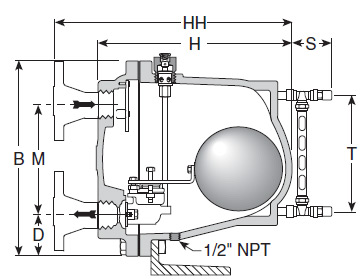

Характеристики
| Модель №. | LS & MS |
| Присоединение | 50 | 65 | 80 |
| B Высота | 508 |
| C Шиина(не показана) | 387 |
| D снизу доС | 106 |
| H Строит длина(резьба&сварка) | 508 |
| HH Строит длина(фланцыРЫ40*) | 553 | 557 | 563 |
| M С до С | 287 |
| S Ширина мерного стекла | 95,2 |
| T Высота мерного стекла | 305 |
| Вес в кг (резьба и приварка) | 131,5 |
| Вес в кг (фланцыРЫ40*) | 137,5 | 140,5 | 143,5 |
