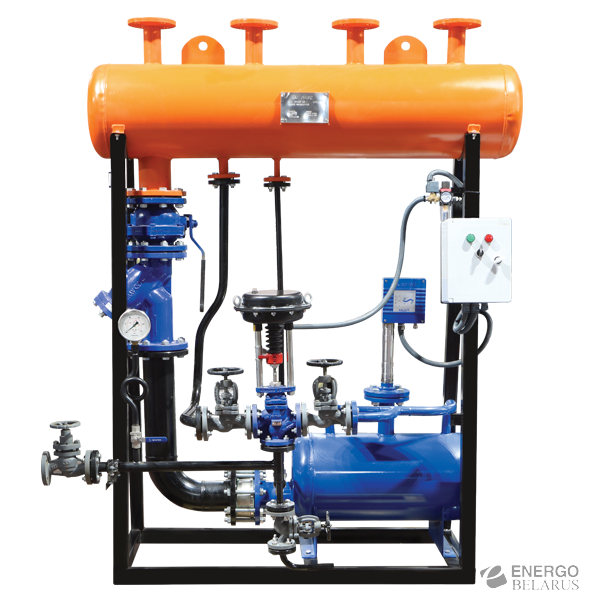

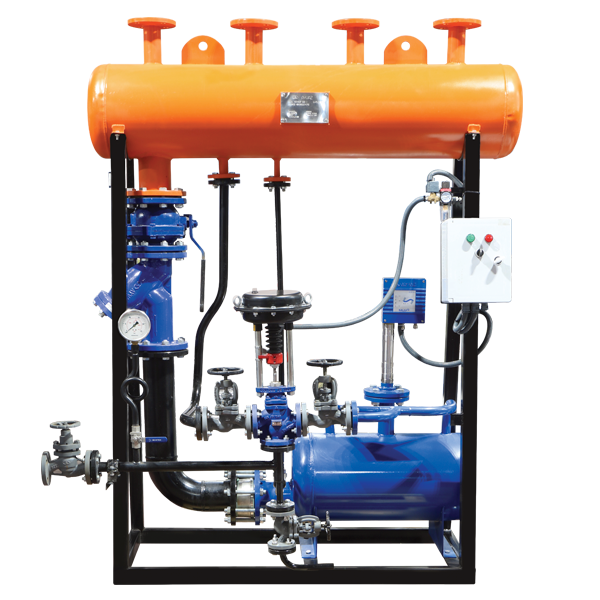

Станция сбора и возврата конденсата ACOP

Насос для перекачки конденсата Ayvaz - это система, которая собирает конденсат и перекачивает его, используя пар приводного действия (пар вытесняет воду). Конденсатный насос может работать с газом, сжатым воздухом и паром. В случае высокой температуры может использоваться с двойным — тройным ходом. В системах, если подача воды в котел находится на оптимальных температурах, система восстанавливает максимальную энергию с помощью этих систем конденсатных насосов. Если вы используете электрические насосы вместо конденсатного насоса для отправки высокотемпературного конденсата, испарение пара вызывает некоторые кавитации. Чтобы избежать этой ситуации, используйте механический конденсатный насос.

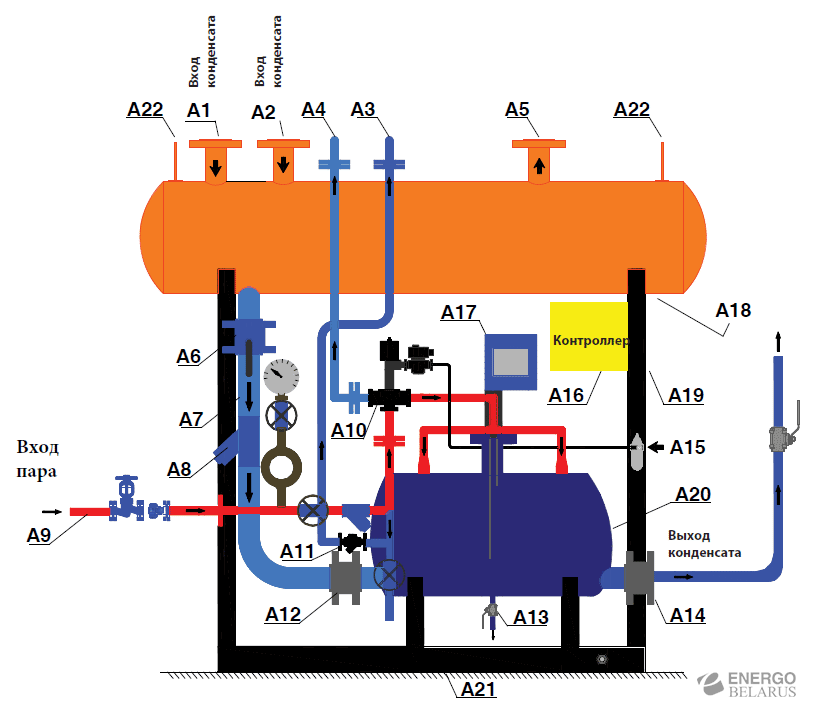

ACOP схема:

A1/A2 – Вход конденсата, A3 – Конденсат, который находится между вводом пара и насосом для конденсата, A4 – Выпуск воздуха и пара вторичного вскипания, A5 – Выпуск воздуха, A6 – Ручной клапан, A7 – Труба, A8 – Фильтр, A9 – Вход пара, A10 – 3-ходовой клапан(пневматический), A11 – Термодинамическийконденсатоотводчик, A12/A14 – Дисковый обратный клапан, A13 – Сливной вентиль, A15 – Воздушный фильтр и редуктор давления, A16 – Контроллер, A17 – Уровнемер (ELK), A18 – Коллектор, A19 – Боковые опоры, A20 – Резервуар для сбора конденсата, A21 – Нижний стол, A22 – Транспортные проушины.

Принцип работы

Конденсат поступает из входного коллектора и идет во внутреннюю трубу и обратный клапан, а затем попадает в корпус насоса конденсата, наполняя бак. В резервуаре, когда конденсат достигает верхнего предела, датчик уровня ELK-2 проверяет электропроводность и преобразует в электрический сигнал и отправляет его на 3-ходовой пневматический клапан для, который находится на линии подачи пара, открывая его. Обычно пар имеет более высокое давление, чем давление конденсата. Когда трехходовой клапан закрыт, термодинамический конденсатоотводчик выпускает конденсат из подводящего трубопровода (тупикового).

Когда давление конденсата меньше, чем противодавление в насосе для конденсата, операция сброса не происходит. При достижении нижнего уровня конденсата в насосе, датчик уровня ELK-2 подаёт сигнал на блок управления, клапан приводного пара закрывается, выпускной клапан открывается. После выравнивания давления в насосе и ресивере, начинается цикл заполнения насоса. При необходимости можно следить за количеством конденсата из контроллера.

Область применения конденсатного насоса

• Процессы контроля температуры, которые имеют клапаны контроля температуры (пневматические, электрические приводы,термодинамические и т. д.).
• Выходы парового оборудования (теплообменники, баки, обогреватели и т. д.).
• Между конденсатоотводчиком и конденсатными резервуарами, которые имеют большое расстояние между собой.
• Системы с низким давлением конденсата. В теплообменниках после конденсатоотводчиков. Эта ситуация становится все более критической, если конденсат находится выше входа конденсатоотводчика. На теплообменниках, когда температура будет задана,клапан будет закрыт, после чего объем пара упадет, и на серпантинах образуется вакуум. Нехватка давления для отвода конденсата.В это время образуется конденсат и уже не отводится. Эту ситуацию называют STALL. Этот конденсат поступает в тепловые системы и теплообменники, вызывая коррозию.

Вот почему необходимо сбрасывать конденсат с помощью насоса для перекачки конденсата. Существуют и другие, если в таких системах не используется насос для перекачки конденсата.

Преимущества использования насоса для перекачки конденсата

• Восстановление конденсата, сохранение воды.
• Уменьшает количество химических веществ.
• Уменьшает расход топлива.
• При использовании вместо электрического насоса - экономия энергии.
• При использовании в электронасосах проблем не возникает.
• Диаметр трубы не увеличивается.
• Необязательно использовать другой резервуар для конденсата.

Хотя в системах теплообменников используются многие регулирующие клапаны, если давление не равно или не превышает давление после конденсатоотводчика, сброс не возможен. Эту ситуацию называют STALL- запирание конденсата. С помощью насоса для конденсата возможно предотвратить это.

Для выбора конденсатного насоса необходимо знать:

• Входное давление пара, которое используется в емкости для конденсата. (бар).
• Противодавление (бар) (высота линии, расстояние до емкости для конденсата, колена, клапана, других соединений для конденсата, типов конденсата и т. д.).
• Максимальное давление процесса нагрева (давление котла) (бар).
• Расход конденсата (кг/час).
• Нижний предел нагрева жидкости (пробы воды и т. д.) (° C).
• Максимальный предел нагрева жидкости (пробы воды и т. д.) (° C).

Установка

• Насос должен быть установлен с питанием RCC.
• Нижний стол должен быть минимум 100 мм над полом.
• Для очистки необходим уклон 1 мм на каждый блок.

Высота

• Для сброса воды и хорошего дренажа, слив должен быть ниже уровня установки.

Расположение ACOP

• ACOP должен быть ближе к пароконденсатной системе.
• Направление жидкости должно совпадать с потоком.
• Если система предназначена для подачи пара вторичного вскипания, выход должен находится на расстоянии не менее 500 мм от коллектора.
• Сброс с предохранительного клапана должен быть в безопасном месте.
• Для подачи сжатого воздуха конденсатоотводчик должен быть расположен на/вне линии.
• Разгрузка насоса должна быть непрерывной. Выпускная труба насоса должна быть в 3 раза больше, чем количество конденсата.
• Должен быть подключен пар, сжатый воздух и однофазное электрическое соединение (230 В переменного тока, 50 Гц) и т. д.
• У ACOP должно быть заземление. Заземление рекомендовано для блока управления 1 KVA UPS.

Процедура установки

• Подсоедините нагнетательную линию насоса непосредственно к питающему резервуару котла.
• Подключите конденсатопровод к коллектору и насосу для конденсата.
• Насос дренажа напрямую соединяется с дренажной камерой.
• Коллекторная дренажная линия должна иметь правильный угол.
•  1” BSP ниппель шланга должен быть открыт для спуска дренажа.
• Когда труба открыта после конденсатного насоса, пожалуйста, подайте воздух низкого давления для проверки расхода.
• Пожалуйста, следуйте чертежам.
• Для работы трехходового клапана подключите сжатый воздух к регулятору воздушного фильтра через запорный вентиль.
• Подключение 230V переменного тока должно соответствовать инструкциям.
• Защитите кабель питания от попадания влаги.

Запуск системы

• Откройте блок питания
• Откройте воздушный клапан и проверьте давление на AFR.
• Откройте вентиль для подачи пара.
• В первый раз, для отвода конденсата из стабильной линии, пожалуйста, используйте байпасный вентиль, когда пар начнет поступать закройте байпасный клапан.
• Откройте дроссельный вентиль.
• ACOP откроет вентили на конденсатопроводе.
• Откройте вентиль подачи конденсата полностью.
• Система в работе.

Контроль и безопасность

• Коллектор защищен от давления автоматическим переливным устройством. Электромагнитный клапан должен быть защищен кнопкой аварийной безопасности.
• Основная защита работает при подключенном питании.
• Электропитание отключается, когда воздушный или конденсатный насос прекращает работу.

Остановка конденсатного насоса

• Закройте конденсатный вентиль.
• Откройте вентиль байпасной линии.

Отличия от других систем перекачки конденсата

ACOP не является просто механическим насосом с поплавком. ACOP включает в себя датчики уровня (электронные или трубчатые), и этот датчик уровня контролирует уровень конденсации насоса.

В нем меньше деталей которые могут сломаться и которым необходимо техническое обслуживание, например, нет поплавка и рычага. Когда конденсация достигает высшего уровня, по сигналу датчика уровня 3-ходовой клапан меняет направление потока и позволяет пару выпускать конденсат.

С системой ACOP возможно отводить конденсат из более чем одной машины (до 4 машин). Это является экономически более выгодным вариантом.

Вы можете использовать ACOP не только с паром но и с воздухом.

Технические данные:
