Конденсатор МЧВ 140100М
Характеристики
Конденсаторы МЧВ предназначены для работы в цепях постоянного, переменного и пульсирующего токов при условии защиты межэлектродного промежутка конденсаторов МЧВ от поверхностного разряда. Конденсаторы изготавливают в водородоустойчивом исполнении. Конденсаторы изготавливают в соответствии с: ТУ РБ 300050407.005-2001; ФЦТА.673516.015 ТУ. МЧВ незащищенные керамические конденсаторы.
Конденсаторы МЧВ изготавливают в едином исполнении, пригодном как для ручной сборки аппаратуры, так и для автомонтажа, с контактными поверхностями: - для кодов размера 2012М, 3216М, 4025М, 4532М, 5750М: а) серебро-палладий (код Р); в) серебро/никель-барьер/олово-свинец(код N); б) серебро-палладий/олово-свинец-серебро (код О)- только по согласованию между потребителем и изготовителем. - для кодов размеров 10050М, 140100М - с контактными поверхностями серебро-палладий (код Р).
|

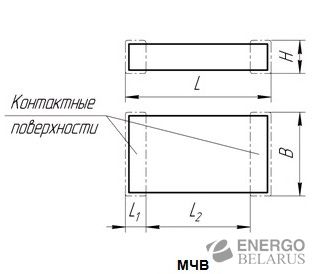

Размеры и коды размеров конденсаторов МЧВ |
|||||||||||||||
|
Обозначение кода разрема конденсатора |
L |
B |
Hmax(для кодов контактных поверхностей) |
L1min |
L2min |
||||||||||
|
Номинал |
Допуск |
Номинал |
Допуск |
||||||||||||
|
N |
Р |
O |
N |
Р |
O |
N |
Р |
O |
|||||||
|
140100М |
14,0 |
– |
+1.0 -0,7 |
– |
10,0 |
- |
+0,8 -0,6 |
- |
- |
4,6 |
- |
0,5 |
7,0 |
||
Параметры и характеристики
|
Номинальное напряжение, кВ |
1,6; 3,0; 5,0; 6,3 |
|
Климатическая категория МЧВ |
-60/125/- |
|
Тангенс угла потерь, не более |
0,035 |
|
Сопротивление изоляции для Сном≤0,025 мкФ, не менее |
4 ГОм |
|
Постоянная времени для Сном>0,025 мкФ, МОм•мкФ, не менее |
100 |
