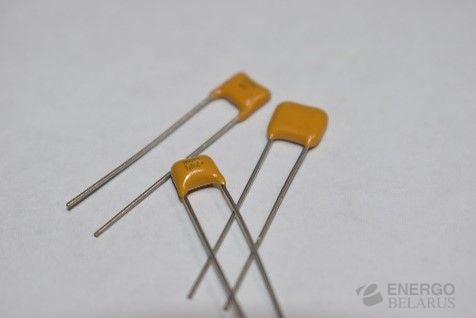

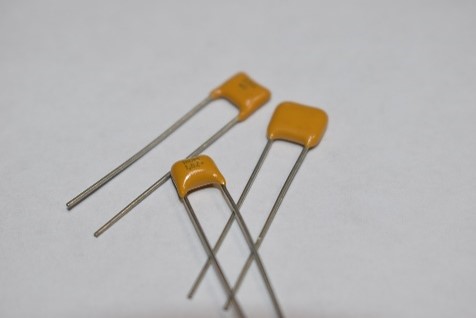

Конденсатор К10-17б
Характеристики
К10-17б изолированные окукленные керамические конденсаторы, исполнение — всеклиматическое. Конденсаторы К10-17 предназначены для работы в цепях постоянного, переменного токов и в импульсных режимах.
Конденсаторы изготавливают в соответствии с: ОЖ0.460.172 ТУ; ОЖ0.460.107 ТУ; ОЖ0.460.107 ТУ ОЖ0.460.183 ТУ; ОЖ0.460.107 ТУ ПО.070.052.
| Характеристика | МП0 | М47 | MП0; М47; М1500 (только К10-17-4в) | М1500 | Н20 | Н50 | Н90 |
| Допускаемое отклонение емкости от номинальной | Для вариантов «а», «б» Сном 2,2-4,7 пФ: ±0,5 пФ; Сном 5,1-9,1 пФ: ±1 пФ; Сном ≥10 пФ: ±5%; ±10%; ±20% Для варианта «в» Сном 0,47 пФ; 0,56 пФ: ±0,25 пФ; Сном 0,68-2,2 пФ: ±0,25 пФ; ±0,5 пФ Сном 2,4-4,7 пФ: ±0,25 пФ; ±0,5 пФ Сном 5,1-9,1 пФ: ±0,5 пФ; ±1 пФ Сном ≥10 пФ: ±5%; ±10%; ±20% | Сном2,2-6,8 пФ: ±20%; 7,5 пФ≤Сном≤15 пФ: ±10%, ±20%; Сном≥16 пФ: ±5%, ±10%, ±20%. | Сном 0,47 пФ; 0,56 пФ: ±0,25 пФ; Сном 0,68-4,7 пФ: ±0,25 пФ, ±0,5 пФ; Сном 5,1-9,1 пФ: ±0,5 пФ; ±1,0 пФ; Сном≥10 пФ: ±5%, ±10%, ±20%. | Сном2,2-6,8 пФ: ±20%; 7,5 пФ≤Сном≤15 пФ: ±10%, ±20%; Сном≥16 пФ: ±5%, ±10%, ±20%. | ±10%; ±20% |
|
|
| Номинальное напряжение, В | 50; 100 | 50 | |||||
| Климатическая категория | Вариант «а» по ОЖ0.460.107 ТУ -60/125/56; вариант «а» по ОЖ0.460.172 ТУ, вариант «б» -60/125/21; вариант «в» -60/125/-* | ||||||
| Тангенс угла потерь, не более |
|
|
0,035 | 0,035 | 0,035 | ||
| Сопротивление изоляции для Сном≤0,025 мкФ, не менее | 10 ГОм | 4 ГОм | |||||
| Постоянная времени для Сном>0,025 мкФ, мОм•мкФ, не менее | 250 | 100 | |||||
