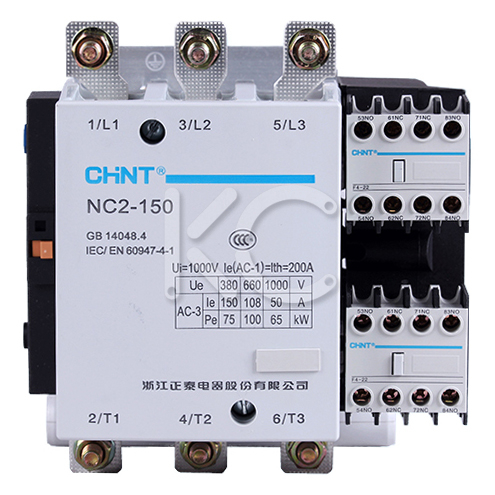

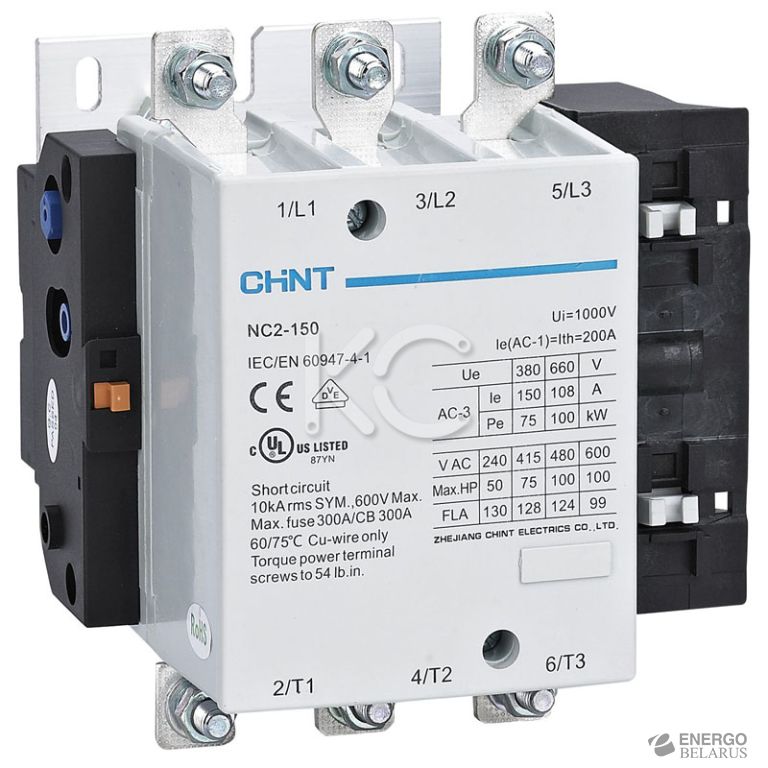

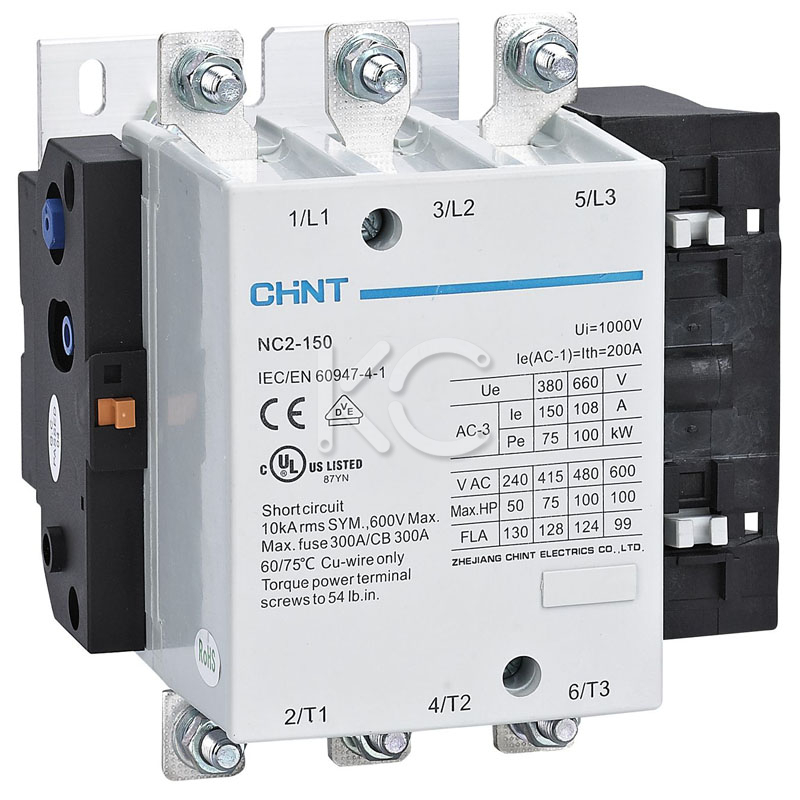

Контактор NC2-150 150A 230В/АС3 (R) (CHINT)
- Розница
- Опт
- Под заказ (на 16.07.2023) Проверено
Код товара: 196-450-1
Розничная цена:
734,35 руб. с НДС
e-mail:
client@crazyservice.net
Характеристики
- Характеристики
- Технические характеристики
- Присоединение проводников
- Особенности конструкции
- Габаритные и установочные размеры
Характеристики
Сертификация: PCT, CE, VDE, UKrSEPRO, RCC, UL. Назначение: коммутация электрических цепей, защита от сверхтоков при применении совместно с тепловыми реле. Категории применения: АС-3. Диапазон температур эксплуатации: от -25 °C до 40 °C. Высота над уровнем моря: не более 2000 м. Категория размещения: 3. Условия монтажа: вертикально, с допустимым отклонением от вертикального положения не более 5°. Стандарт соответствия: ГОСТ Р 50030.4.1.
Технические характеристики
| Исполнение контактора | NC2-150 | ||
|---|---|---|---|
| Номинальный тепловой ток в кат. АС-1, А | 200 | ||
| Номинальные рабочие токи, А | AC-3 | 380/400В AC | 150 |
| AC-4 | 660/690В AC | 108 | |
| Мощности управляемых трёхфазных электродвигателей | кВт | 380/400В AC | 75 |
| 660/690В AC | 100 | ||
| hp | 240В AC | 50 | |
| 415В AC | 75 | ||
| 480В AC | 100 | ||
| 600В AC | 100 | ||
| Допустимая частота включений в категории АС-3 (циклов в час) | 1200 | ||
| Коммутационная износостойкость в категории АС-3, млн. циклов | 1.2 | ||
| Механическая износостойкость, млн. циклов | 10 | ||
| Необходимый предохранитель | Тип | RT36-1 | |
| Номинальный ток, А | 225 | ||
Присоединение проводников
| Исполнение | Медные кабели и шины | Размер винта зажима | Момент затяжки, Нм | ||
|---|---|---|---|---|---|
| Число проводников в зажиме | Кабели, сечение, мм2 | Плоские шины, размер, мм х мм | |||
| NC2-150 | 1 | 70 | - | M8 | 6 |
Особенности конструкции
Контактор состоит из основания, магнитной системы, управляющей включением-отключением, контактной системы с двойным разрывом цепи, дугогасительной системы. Нижняя часть основания выполнена из алюминиевого профиля, остальная часть, закрывающая магнитную систему из пластмассы. Катушка управления и магнитная система конструктивно выполнены единым блоком, извлекаемым из основания. Это позволяет производить обслуживание и ремонт оперативно и с малыми затратами.
| Конструкция контактора NC2-115~265 | |
|---|---|
 | 1 – дугогасительная система 2 – контактная система 3 – основание 4 – магнитная система |
Контакторы серии NC2 имеют маленькую зону ионизации выхлопных газов. Например, зона ионизации контакторов исполнений NC2-115~265 составляет 10 мм (при 200-500 В). Это позволяет устанавливать контакторы различной мощности, не изменяя расстояний до других устройств. Малая зона ионизации позволяет рационально размещать контакторы при применении их в различном оборудовании.
Механизм блокировки может быть присоединен к контактору при горизонтальной установке или вертикальной установке контакторов. При соединении трех сблокированных контакторов, установка их должна быть вертикальной.
Габаритные и установочные размеры
| Схема | NC2-150 3P | |
|---|---|---|
   Примечание: a. f минимальное расстояние для снятия и установки магнитной системы с катушкой при обслуживании и ремонте. b. X1: разрядное расстояние определяется по рабочим напряжением и отключающей способностью. | A | 167 |
| B | 171 | |
| C | 172 | |
| P | 40 | |
| S | 20 | |
| ? | M8 | |
| f | 131 | |
| M | 150 | |
| H | 124 | |
| L | 107 | |
| X1 200~500V | 10 | |
| X1 660~1000V | 15 | |
| Ga | 80 | |
| Ha | 110~120 | |
