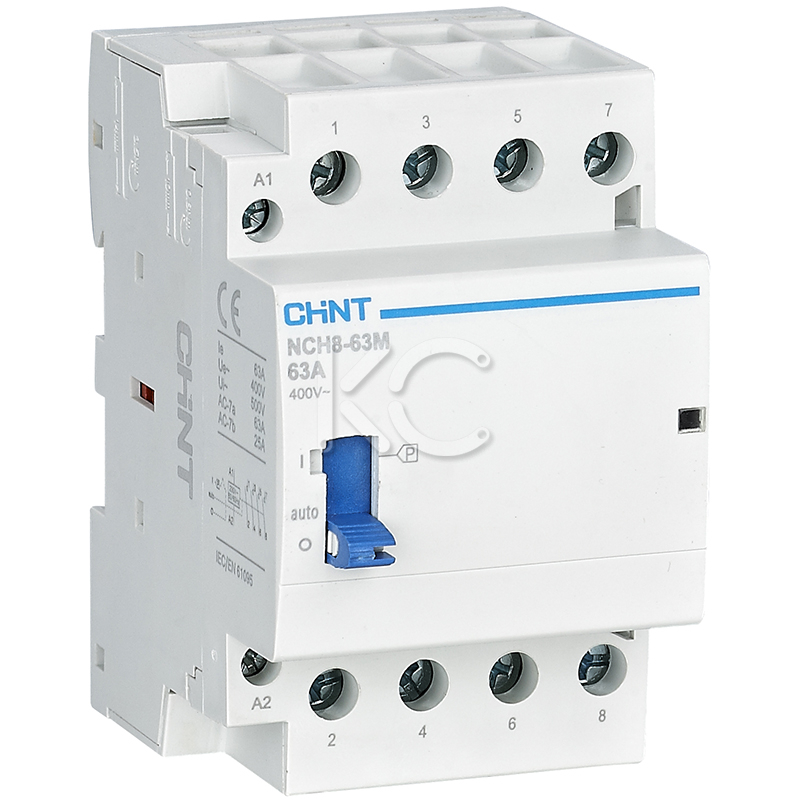

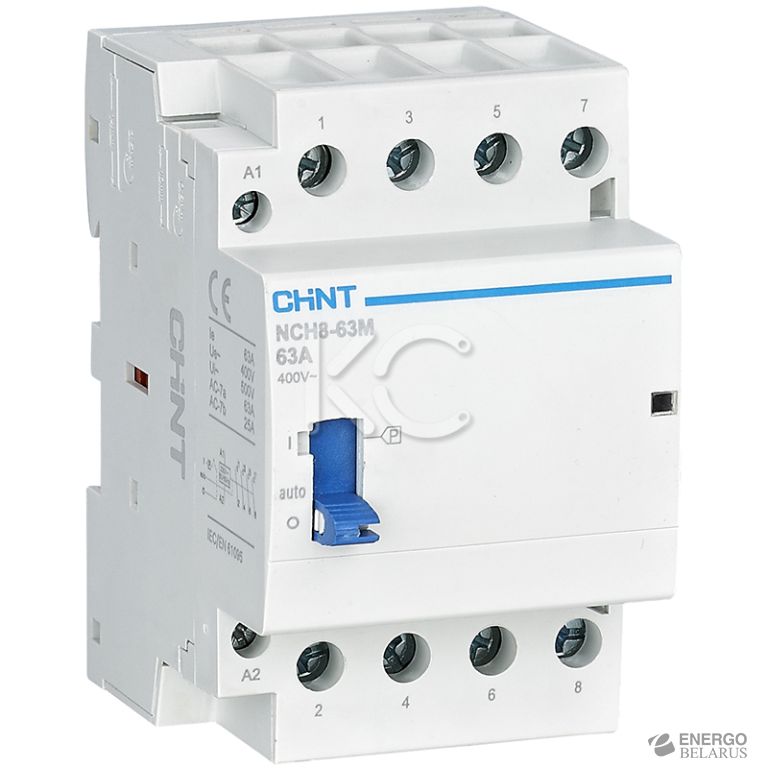

Контактор модульный с ручным управлением NCH8-63M/40 AC220-240V 50/60Hz (R) (CHINT)
- Розница
- Опт
- Под заказ (на 16.07.2023) Проверено
Код товара: 196-448-6
Розничная цена:
438,46 руб. с НДС
e-mail:
client@crazyservice.net
Характеристики
Назначение
Модульный контактор переменного тока с ручным управлением серии NCH8-M главным образом используется в системах питания с номинальным напряжением переменного тока 50/60 Гц и номинальным рабочим током до 63 A. Он используется в качестве дистанционно управляемого или ручного выключателя для управления цепями категорий применения AC-7b и AC-7a (неиндуктивная нагрузка или нагрузка с малой индуктивностью / резистивные электропечи, бытовые приборы и низкоиндуктивная нагрузка аналогичных устройств). Контактор не предназначен для отключения тока короткого замыкания, поэтому его следует использовать в комплекте с соответствующим устройством защиты от короткого замыкания. Стандарт изготовления: IEC/EN 61095, IEC/EN 60947-4-1.
Технические характеристики
| Параметры | Значения |
|---|---|
| Номинальный ток In, A | 63 (AC-7a), 25В (AC-7b) |
| Ток термической стойкости Ith, A | 63 |
| Номинальное напряжение изоляции Ui, В | 500 |
| Номинальное рабочее напряжение Ue, В | 250 (2 полюса), 400 (4 полюса) |
| Количество основных контактов | 4 НР |
| Мощность цепи управления, кВт | AC-7a: 250 В – 14, 400 В – 24; AC-7b: 250 В – 5.5, 400 В – 8 |
| Срок службы электрической части (количество переключений) | 8 x 104 |
| Срок службы механической части (количество переключений) | 100 x 104 |
| Номинальное напряжение цепи управления Us, В (перем. тока) | 220-240 |
| Номинальный режим работы | прерывистый – 30 раз/ч, коэффициент нагрузки 40%; восемь часов – стандартный режим работы |
| Сечение, мм2 | цепь управления – 2x1.5 (жесткий провод), 2x2.5 (гибкий провод); силовая цепь – 6-25 (жесткий провод), 6-16 (гибкий провод) |
| Момент затяжки, Н·м | 3.5 |
| Температура окружающего воздуха, °C | от -25 до +70 |
| Влажность | относительная влажность < 50% при +40 °C; до 90% при +20 °C |
| Высота над уровнем моря, м | < 2000 |
| Категория загрязнения | класс 2 |
| Категория установки | класс II |
| Степень защиты | IP20 |
| Условия монтажа | вертикальный монтаж; наклон монтажной поверхности в любом направлении не должен превышать 5°; для установки используется стальная монтажная рейка TH35-7.5 |
| Условия эксплуатации | напряжение срабатывания (85-110%) Us, напряжение размыкания (20-75%) Us |
Конструкция и принцип работы
При переводе ручки управления включением/выключением в положение «0» («выкл.») контактор не работает. При установке ручки в положение «auto» (автоматический режим) выключатель контактора работает от цепи управления как обычный контактор. Когда ручка переводится в положение «I» («вкл.»), контактор немедленно срабатывает и возвращается в положение «auto» после того, как управляющее напряжение перейдет из состояния «вкл.» в состояние «выкл.». Когда ручка находится в положении «I», с помощью отвертки можно выдвинуть шток белой кнопки в положение «P», при этом контактор включится и не будет реагировать на включение и выключение управляющего напряжения.
| Диаграмма работы в ручном режиме |
|---|
 |
Габаритные и установочные размеры
| NCH8-32M, NCH8-40M, NCH8-63M |
|---|
 |
