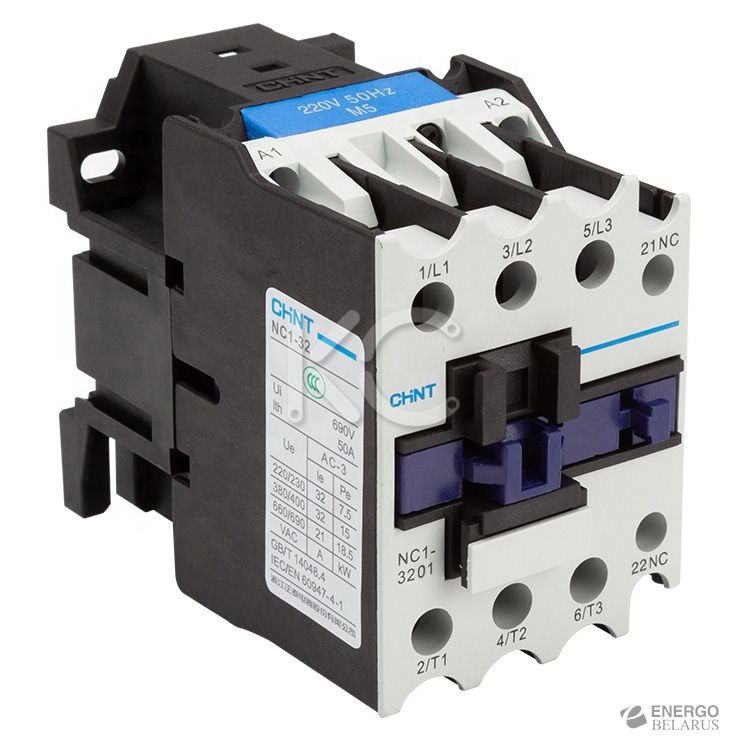

Контактор NC1-3201 32А 230В/АС3 1НЗ 50Гц (R) (CHINT)
- Розница
- Опт
- Под заказ (на 16.07.2023) Проверено
Код товара: 196-439-7
Розничная цена:
75,87 руб. с НДС
шт.
Цена будет рассчитана для выбранного количества
e-mail:
client@crazyservice.net
Характеристики
Характеристики
- Сертификаты: CE, VDE, EK, ESC, UKrSEPRO, GOST, RCC, UL.
- Электрические характеристики: до 690В переменного тока частотой 50/60 Гц.
- Назначение: коммутация электрических цепей, в том числе при повышенной частоте с управлением от сети переменного тока, защита от сверхтоков при применении совместно с тепловым реле.
- Категория применения: АС-3.
- Высота над уровнем моря: не более 2000 м.
- Диапазон температур эксплуатации: от -25 °C до 40 °C.
- Категория размещения: 3.
- Условия монтажа: на вертикальной плоскости с допустимым отклонением от вертикального положения не более 5°.
- Стандарт соответствия: ГОСТ Р 50030.4.1.
Технические характеристики
| Параметры / Исполнения | NC1-32 | ||
|---|---|---|---|
| Рамка | Рамка 4 (3P) | ||
| Номинальный тепловой ток и кат. АС-1, А | 50 | ||
| Номинальные рабочие токи, А | 380/400В | AC-3 | 32 |
| AC-4 | 12 | ||
| 660/690В | AC-3 | 21 | |
| AC-4 | 7.5 | ||
| Номинальное напряжение изоляции, В | 690 | ||
| Номинальная мощность управляемого трёхфазного электродвигателя | кВт | 220/230 В AC | 7.5 |
| 380/400 В AC | 15 | ||
| 660/690 В AC | 18.5 | ||
| л.с. | 200 AC | 10 | |
| 240 AC | 15 | ||
| 460 AC | 20 | ||
| 600 AC | 20 | ||
| Допустимая частота включений (циклов в час) | под током | AC-3 | 600 |
| AC-4 | 300 | ||
| без тока в цепи | 3600 | ||
| Коммутационная износ. тыс. циклов | AC-3 | 800 | |
| AC-4 | 200 | ||
| Механическая износостойкость, млн. циклов | 8 | ||
| Тип защитного предохранителя | RT16-50 | ||
Присоединение
| Исполнение контактора | Сечение проводника (Cu) | Размер винта | Момент затяжки (N·m) | |||
|---|---|---|---|---|---|---|
| Кол-во проводников | Гибкие (мм2) | Гибкие с наконечником (мм2) | Жёсткие (мм2) | |||
| NC1-32 | 1 | 4 | 10 | 6 | M4 | 1.2 |
| 2 | 4 | 6 | 6 | M4 | 1.2 | |
 | ||||||
Габаритные и установочные размеры
| NC1-09~32 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
 | |||||||||||
| Исполнение | A max | B max | C max | D max | E max | a | b | ? | L | P | S |
| NC1-32 | 57 | 86 | 100 | 138.5 | 158.5 | 40 | 48 | 4.5 | 71.6 | 14.5 | 13 |
| Примечания: 1. L: расстояние от панели крепления до выводных зажимов главных контактов. 2. Р: межполюсные расстояния главных контактов. 3. S: ширина гнезда выводного зажима главных контактов. | |||||||||||
