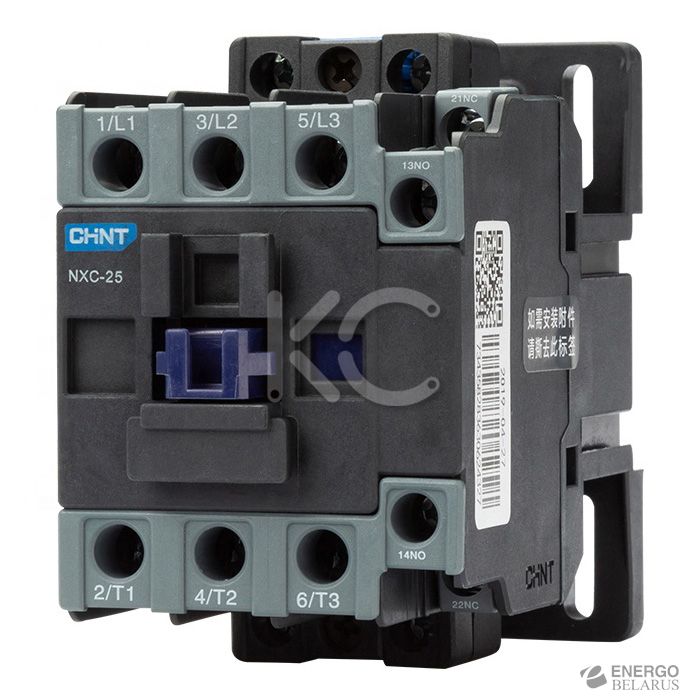

Контактор NXC-25 25A 220В/АС3 1НО+1НЗ 50Гц (CHINT)

• Назначение
• Условия эксплуатации и монтажа
• Таблица выбора контактора переменного тока NXC
• Технические характеристики
• Габаритные размеры и монтаж
• Схема электрических соединений
• Приложение I. Инструкция по применению в ненормальных условиях
• Приложение II. Описание категории применения

Назначение

Новые контакторы переменного тока NXC имеют современный дизайн и компактную конструкцию. Они используются, главным образом для частых запусков и управления двигателями переменного тока, а также для удаленного замыкания/размыкания цепи. Их также можно сочетать с соответствующими реле тепловой защиты для создания электромагнитных пускателей.

Условия эксплуатации и монтажа

Таблица выбора контактора переменного тока NXC

Технические характеристики

Габаритные размеры и монтаж

NXC-25-100
Модель	Amax	Bmax	Cmax	Dmax	Emax	Fmax	Gmax	a	b	O
NXC-25-38	56.5	87	93	81	131.5	151.5	95	40±0.31	48±0.31	4.5

Схема электрических соединений

NXC-06~100

Приложение I. Инструкция по применению в ненормальных условиях

• Высота 2000 м над уровнем моря или ниже не оказывает значительного воздействия на производительность изделия.
• При высоте более 2000 м над уровнем моря необходимо учитывать охлаждающее воздействие воздуха и падение номинального выдерживаемого импульсного напряжения. В этом случае конструкцию и сценарии применения изделий необходимо согласовать между производителем и пользователем.
• Поправочные коэффициенты для номинального выдерживаемого импульсного напряжения и номинального рабочего тока для высот более 2000 м над уровнем моря приведены в следующей таблице. Номинальное рабочее напряжение остается без изменений.

• Стандартом IEC 60947-1 определяется диапазон нормальной рабочей температуры для изделия. При стандартном диапазоне температур не будет оказываться существенного влияния на их эксплуатационные качества.
• При рабочей температуре выше +40 °С необходимо понизить допустимый уровень повышения температуры изделий. Необходимо уменьшить как номинальный рабочий ток, так и число контакторов в стандартных изделиях для предотвращения повреждения изделия, сокращения срока его службы, уменьшения надежности или влияния на управляющее напряжение. При температуре ниже -5 °С необходимо учитывать замерзание изоляции и консистентной смазки во избежание отказов. В таких случаях конструкцию и сценарии применения изделий необходимо согласовать между производителем и пользователем.
• Поправочные коэффициенты для различного номинального рабочего тока в условиях температуры эксплуатации выше +55 °С приведены в следующей таблице. Номинальное рабочее напряжение остается без изменений.

• В диапазоне температур +55... +70 °С напряжение втягивания контакторов переменного тока составляет 90~110% Us, а результат холодных пробных пусков при температуре +40 °С составляет 70~120% Us.

• Воздействие на металлические детали Хлор Cl2 , диоксид азота NO2 , сульфид водорода H2S, диоксид серы SO2. Медь. Толщина покрытия сульфидом меди при использовании в среде, содержащей хлор, будет в два раза больше по сравнению с толщиной в стандартных условиях эксплуатации. Это условие также действует для среды, содержащей диоксид азота. Серебро. При использовании в среде, содержащей SO2 или H2S, серебряные или содержащие серебро контакты темнеют вследствие образования на их поверхности сульфида серебра. Это ведет к увеличению температуры контакта и возможному повреждению контактов. Во влажной среде, где сосуществуют Cl2 и H2S, толщина слоя увеличивается в 7 раз. При наличии H2S и NO2 толщина слоя сульфида серебра увеличивается в 20 раз.
• Соображения во время подбора изделия На нефтеперерабатывающих предприятиях, при производстве стали, бумаги, искусственных волокон (нейлон), или на других производствах, где используется сера, оборудование может быть подвержено вулканизации (в некоторых секторах промышленности – окислению. Оборудование, установленное в машинных залах, не всегда надежно защищено от окисления. В таких помещениях для создания давления, слегка превышающего атмосферное, используются короткие впускные клапаны, что помогает до определенной степени сократить проникновение загрязнений из внешней среды. Тем не менее, после эксплуатации в течение 5-6 лет данное оборудование неизбежно ржавеет и окисляется. Поэтому при работе с агрессивными газами данное оборудование должно эксплуатироваться при пониженной мощности. Понижающий коэффициент по отношению к номинальному значению составляет 0,6 (до 0,8). Это помогает снизить ускорение окисления, возникающее вследствие роста температуры.

• В случае параллельного расположения полюсов номинальный ток данных полюсов должен быть скорректирован для компенсации распределения продолжительного нестабильного тока, как показано в таблице ниже.

Приложение II. Описание категории применения

Различные типы энергопотребляющего оборудования могут иметь совершенно разные нагрузочные характеристики и различные величины изменения тока при включении/отключении, поэтому требования к контакторам также отличаются. Стандарт IEC 60947-1 устанавливает категории применения контакторов, определяемые одним или более из следующих условий применения.

• Ток, кратный номинальному рабочему току.
• Напряжение, кратное номинальному рабочему напряжению.
• Коэффициент мощности или постоянная времени.
• Работоспособность в условиях короткого замыкания.
• Селективность.
• Прочие условия эксплуатации (если применимо).

Контакторы переменного тока NXC в основном включают в себя следующие категории:

Примеры: печатное оборудование, проволочно-волочильный стан, башенный кран, кран, металлургия.
