Коробка соединительная КСА

Назначение

Коробки соединительные предназначены для соединения и разветвления гибких или бронированных кабелей, в т.ч. с прокладкой в металлорукаве, с медными или алюминиевыми жилами, в цепях переменного или постоянного тока.

• Высокое качество изготовления и современный дизайн
• Высокая степень защиты от внешних воздействий
• 30 типоразмеров корпусов
• Высокая механическая прочность к ударам, вибрации, сравнительно небольшая масса
• Современные универсальные клеммные зажимы
• Различные комбинации кабельных вводов
• Удобное подключение жил кабелей к клеммным зажимам
• Повышенная коррозионная стойкость. Применение кабельных вводов из никелированной латуни позволяет избежать процесса электрокоррозии с корпусом коробки
• Применение невыпадающих винтов
• Инженерная поддержка. Помощь в подборе корпуса в соответствии с требованиями заказчика и предоставление чертежей
• Изготовление изделия по спецификации заказчика в короткие сроки

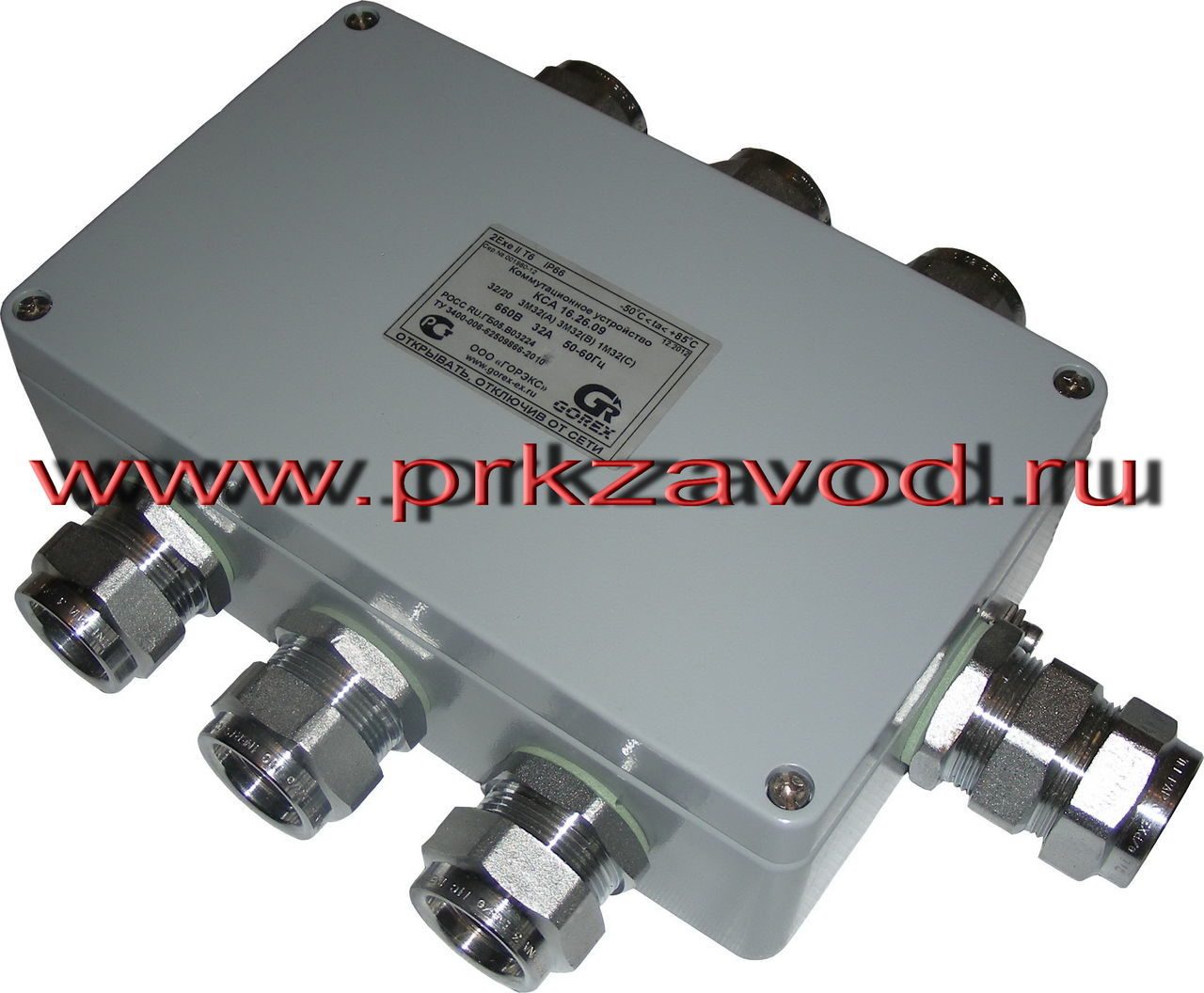

Коробки состоят из оболочки, образованной прямоугольной формы корпусом и крышкой. Материал изготовления: коррозионностойкий алюминиево-кремниевый сплав, устойчивый к солевому туману и другим химическим веществам, в том числе парам сероводорода и соляной кислоты, фрикционно искробезопасный.

Корпус и крышка соединяются невыпадающими винтами из нержавеющей стали, что еще более увеличивает антикоррозионные свойства корпуса коробки. Винты не выступают из отверстия под резьбу после их затяжки.

Внутри корпуса на DIN-рейке крепятся клеммные зажимы, защитные заземляющие клеммы, а также могут устанавливаться шины и держатели проводов заземления. Расположение клеммных блоков в зависимости от габарита корпуса может быть 1, 2, и 3–рядное. Снаружи корпус оснащен клеммой заземления.

• Коробка в комплекте с кабельными вводами и клеммными зажимами – 1 шт.
• Руководство по эксплуатации – 1 экз./10
• Паспорт – 1 экз.

• Заглушки взрывозащищенные: ЗЛ1-М20, ЗЛ1-М25, ЗЛ1-М32, ЗЛ1-М40, ЗЛ1-М50, ЗЛ1-М63, ЗЛ1-G1/2'', ЗЛ1-G3/4'', ЗЛ1-G1'', ЗЛ1-G1 1/4'', ЗЛ1-G1 1/2'', ЗЛ1-G2'', ЗЛ1-К1/2'', ЗЛ1-К3/4'', ЗЛ1-К1'', ЗЛ1-К1 1/4'', ЗЛ1-К1 1/2'', ЗЛ1-К2''.
• Дренажное устройство для слива конденсата ДК.
• Кронштейн - 2 шт.
• Шарниры для фиксации крышки на корпусе

КСХ1  ХХ.ХХ.ХХ2  Х3  Х4/Х5П Х6РЕ  Х7Х8(А)  Х9Х10(В)  Х11Х12(С)  Х13Х14(D)  Х15  Х16

КС – коробка соединительная

Х1 – материал корпуса: А - алюминий

ХХ.ХХ.ХХ2 – типоразмер корпуса

Х3 – указывается индекс ЕхеII U в случае, когда коробка поставляются как Ех – компонент, при этом обозначения Х4/Х5П Х6РЕ Х6Х7(А) Х8Х9(В) Х10Х11(С)  Х12Х13(D) не указываются

Х4 – значение номинального тока, А

Х5 – количество клемм без учета клемм заземления П – применение пружинных клеммных зажимов. В случае применения винтовых клеммных зажимов, индекс «П» не ставится

Х6РЕ - количество клемм заземления. В случае установки одной клеммы заземления, индекс«1РЕ» не ставится

Х7, Х9, Х11, Х13 – количество кабельных вводов и дренажных устройств для слива конденсата (ДК), установленных на сторонах коробки с условным обозначением А, В, С, D соответственно

Х8, Х10, Х12, Х14 – типы кабельных вводов и дренажных устройств для слива конденсата (ДК), установленных на сторонах коробки с условным обозначением А, В, С, D соответственно А, В, С, D – обозначение сторон коробок

Х15 – климатическое исполнение и категория размещения по ГОСТ 15150

Х16– обозначение технических условий

Условное обозначение при заказе или в документации другого изделия:

• Коробка КСА 14.14.09 32/10 2ВЛ1-М20(А) 1ВЛ1-М25(В) 1ВЛ1-М32(С) 2ВЛ1-М20(D) ДК(В) УХЛ1 ТУ3424-008-50578968-2013

Коробка соединительная из алюминиевого сплава, габаритный размер – (140х140х90) мм на 10 винтовых зажимов на ток 32А, с 2-мя кабельными вводами ВЛ1-М20 на стороне А, 1-м кабельным вводом ВЛ1-М25 на стороне В, 1-м кабельным вводом ВЛ1-М32 на стороне С, 2-мя кабельными вводами ВЛ1-М20 на стороне D, дренажным устройством для слива конденсата на стороне В, климатическое исполнение и категория размещения УХЛ1.

• Коробка КСА 14.14.09 ЕхеII U У1 ТУ 3424-008-50578968-2013

Коробка соединительная из алюминиевого сплава, габаритный размер – (140х140х90) мм, Ех- компонент, климатическое исполнение и категория размещения У1
