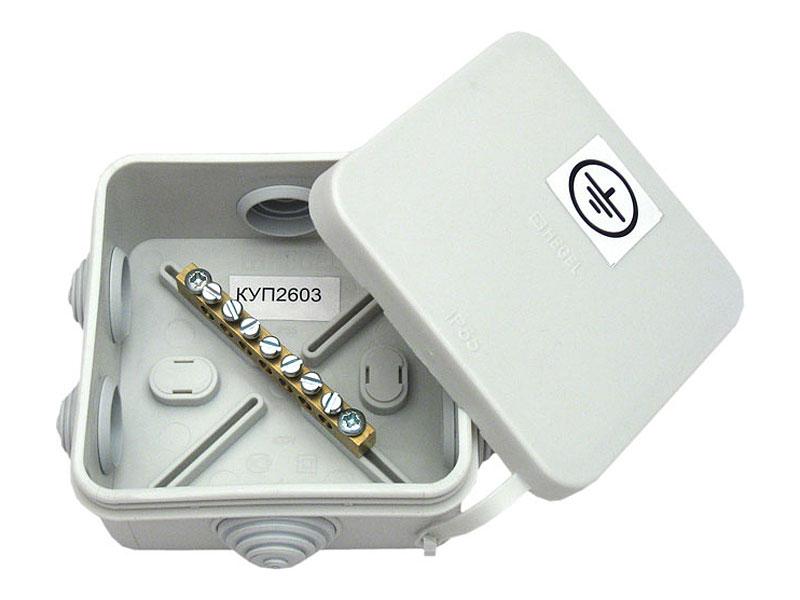

Коробка уравнивания потенциалов КУП2603
Характеристики
| Производитель | КасКад энерго |
| Страна производитель | Беларусь |
| Материал | Пластмасса |
| Ширина, мм | 100 |
| Степень защиты IP | 55 |
| Высота, мм | 100 |
| Глубина, мм | 50 |
Коробка уравнивания потенциалов изготовлена из термостойкой ABS-пластмассы и предназначена для организации дополнительной системы уравнивания потенциалов в квартирах, домах, офисах и производственных помещениях, устанавливаются открыто на поверхность. Номинальный ток шины заземления 63А, сечение присоединяемых проводников до 10 мм2 .В соответствии с ПУЭ 7-е издание п.7.1.88. К дополнительной системе уравнивания потенциалов должны быть подключены все доступные прикосновению открытые проводящие части стационарных электроустановок, сторонние проводящие части и нулевые защитные проводники всего электрооборудования (в т.ч. штепсельных розеток).
Для ванных и душевых помещений дополнительная система уравнивания потенциалов является обязательной и должна предусматривать, в том числе подключение сторонних проводящих частей, выходящих за пределы помещений». Конструкция обеспечивает степень защиты IP55.
Особенности:
- Примерный внутренний размер КУП2603 - 85х85х40 мм. Наружный 100х100х50 мм.
- Для герметизации ввода кабеля предусмотрены кабельные ввод-сальники типа GW. Возможна комплектация коробок сальниками типа PG или MG - по желанию заказчика.
- В стандартной комплектации коробки идут с резинопластиковыми сальниковыми вводами пирамидального типа (GW) - эти сальники выполняют только функцию защиты от пыли и влаги до (IP55).
- Если необходима механическая фиксация кабелей от нагрузки на вытягивание (натяжение), то необходимо заказать коробки в комплектации с сальниками типа PG или MG, при заказе необходимо указать сколько кабелей и каких диаметров будет заведено в коробку с каждой стороны.
- Сальники могут быть установлены в коробку или могут быть вложены в коробку для установки необходимого количества непосредственно на объекте при монтаже - ОБЯЗАТЕЛЬНО УТОЧНЯЙТЕ КОМПЛЕКТАЦИЮ КОРОБКИ ПРИ ЗАКАЗЕ!!!
- Коробка уравнивания потенциалов имеет первостепенное значение для организации эффективной системы электробезопасности. Нормы обеспечения в сети выравнивания потенциалов обозначены МЭК 364-4-41 и ПУЭ 7 издания (пункты 7.1.88, 7.1.87, 1.7.83 и 1.7.82).
- Данные стандарты обязывают вывод заземлений от всех электротехнических приборов к одной общей шине. Таким образом, коробка уравнивания потенциалов предоставляет реальный шанс предотвратить утечку непредсказуемых электротоков в сети заземления.
- коробка уравнивания потенциалов особо предпочтительна у сантехнических стояков;
- она должна иметь свободный доступ к себе;
- сеть выравнивания потенциалов (коробка уравнивания потенциалов) должна содержать подключения от всех открытых свободному доступу электропроводящих поверхностей любых электротехнических установок стационарного типа, защитных проводников (нулевых) и сторонних электропроводящих частей;
- в местах с повышенной влажностью (санузлы, ванные комнаты) наличие КУП строго обязательно;
- к системе выравнивания потенциалов необходимо подвести все электрические приборы, розетки и выключатели, находящиеся в здании (через коробку уравнивания потенциалов).
Важно знать!!! Основная система уравнивания потенциалов (ОСУП):
- Соединение PE-проводников с N-проводниками запрещено. Начиная от главной заземляющей шины (ГЗШ) соединение защитных PE-проводников с нулевыми рабочими N-проводниками запрещено.
- Схема соединения к заземляемым конструкциям, элементам и инженерным сетям здания должна быть радиальной. Радиальная схема выполняется следующим образом: на каждую заземляемую часть здания приходится свой проводник уравнивания потенциалов. Соединять PE-проводники уравнивания потенциалов шлейфом строго запрещено!!!
- Коммутационные аппараты защиты. Запрещено устанавливать в цепях защитных PE-проводников различные коммутационные аппараты защиты. Потому как непрерывность защитных проводников - это самое главное и основное требование.
Дополнительная система уравнивания потенциалов (ДСУП)
С основной системой уравнивания потенциалов (ОСУП) мы разобрались. Теперь давайте рассмотрим, что же такое дополнительная система уравнивания потенциалов. ДСУП необходима для обеспечения дополнительной электробезопасности в помещениях с повышенной опасностью, например, ванная комната или душевое помещение.
Состоит из:
- коробки уравнивания потенциалов, сокращенно КУП;
- проводников уравнивания потенциалов.
Защитные проводники уравнивания потенциалов от заземленных конструкций прокладываем и подключаем к шине PE в коробке уравнивания потенциалов (КУП). Крепление защитных проводников уравнивания потенциалов к трубам можно производить с помощью металлических хомутов. Также дополнительному заземлению подлежат все розетки, установленные в ванной комнате. Сечение защитных проводников уравнивания потенциалов выполняются медным проводом сечением 2,5-6 кв.мм.
После проведения электромонтажа системы уравнивания потенциала необходимо пригласить специалистов электролаборатории для проведения следующих электрических измерений:
- измерение сопротивления заземления;
- проверка наличия цепи между заземляемыми конструкциями и заземляющей шиной PE в коробке (КУП).
