Коробка зажимов из алюминиевого сплава серии МСК 5А-КС 16.24.10
Характеристики
| Длина, мм | 160 |
| Ширина, мм | 240 |
| Маркировка взрывозащиты | 1Ex e IIС T3…T6 Gb |
| Материал корпуса | Сплав алюминиевый |
| Рабочая температура, °С | -60...+120 |
| Высота, мм | 100 |
| Вес, кг | 2.5 |
Товарная группа
|
Коробка зажимов из алюминиевого сплава серии МСК 5А-КС

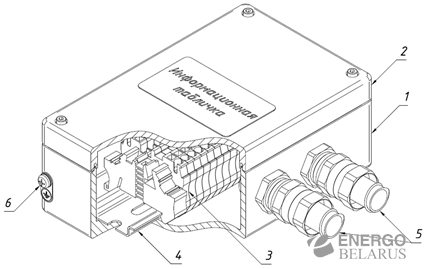

Коробки зажимов из алюминиевого сплава серии МСК 5А-КС: Возможность эксплуатации в 1 зоне; Корпус из модифицированного алюминиевого сплава; Возможность свободной комплектации кабельными вводами и клеммными зажимами по требованиям заказчика. Описание конструкции: Изделие состоит из корпуса (1) и крышки (2) выполненных из модифицированного алюминиевого... |
Ассортимент

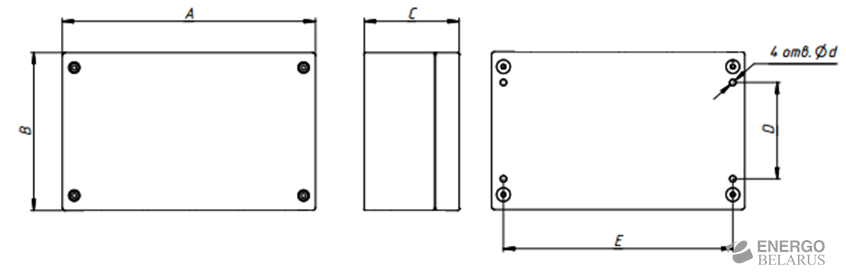

Размеры, мм:
| A | B | C | E | D | d |
| 240 | 160 | 100 | 223 | 127 | 5,5 |
Внутренний и внешний болты заземления – М4х6. Масса корпуса указана без учета веса клемм и кабельных вводов.
Максимальное количество клемм:
| Габарит* | Номинальный ток (А) и сечение (мм 2 ) | |||||||||
| 23А (2,5мм2) | 23А М* (2,5мм2) | 32А (4мм2) | 32А М* (4мм2) | 41А (6мм2) | 57А (10мм2) | 76А (16мм2) | 125А (35мм2) | 150А (50мм2) | Шина | |
| 16.24.10 | 40 | 80** | 33 | 66** | 25 | 20 | 16 | 12 | - | x8 |
* Мини клеммы. **клеммы установлены в 2 ряда. В таблице приведена наполняемость коробок одноярусными винтовыми клеммами Клеммсан. Для многоярусных или пружинных клемм, а также клемм другого производителя максимальное количество может отличаться.
Максимальное количество кабельных вводов:
| Габарит* | М20s | М20 | М25 | М32 | М40 | М50 | М63 | |||||||
| 3,0-12,0 | 10,0-18,0 | 14,0-24,0 | 22,0-32,0 | 26,0-36,0 | 35,0-45,0 | 46,0-56,0 | ||||||||
| А,С | В,D | А,С | В,D | А,С | В,D | А,С | В,D | А,С | В,D | А,С | В,D | А,С | В,D | |
| 16.24.10 | 15 | 8 | 10 | 6 | 7 | 3 | 4 | 2 | 3 | 2 | 2 | - | 1 | - |
* в таблице приведены типовые габариты. Полный перечень габаритов корпусов уточняется по запросу.
