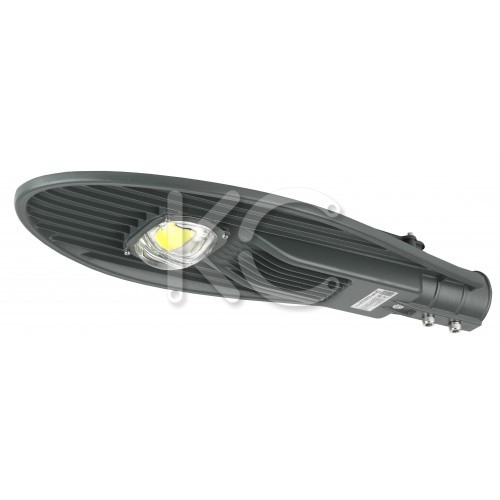

Корпус к светодиодному светильнику ЛД-LED-017M 30W-60W КС

• Назначение
• Конструкция
• Габаритные размеры

Назначение

Корпус к светодиодному светильнику ЛД-LED-017M 30W-60W КС предназначается для сборки светодиодных светильников повышенной надежности мощностью от 30W до 60W, с шагом выбора мощности в 10W, с консольным креплением на трубу диаметром от 49 до 62 мм. Оптическая часть сформирована одним массивным светодиодным модулем (в комплект поставки не входит, приобретается отдельно) установленным в алюминиевый корпус. В роли светорассеивателя выступает линза из боросиликатного стекла обеспечивающие герметичное исполнение (IP66) для электронных компонентов светильника. Линзы формируют широкий угол свечения 150x90°, что позволяет наиболее эффективно распределять световой поток на освещаемой поверхности. Светильник может применяться для освещения магистралей и дорог общего пользования, терминалов и транспортных узлов различного типа. Эффективно заменит уличные светильники с лампами ДРЛ или ДНаТ. Работает без обслуживания. Заводская гарантия на корпус – 5 лет.

Конструкция

Изготавливается корпус к светодиодному светильнику ЛД-LED-017M из сплава АК12 на основе алюминия с примесью кремния и добавками некоторых других металлов. Это один из самых герметичных и устойчивых к коррозии силуминов (сплавов на основе системы алюминий – кремний – магний). Производство отливок осуществляется методом литья под давлением. Температура расплава – 725 градусов по Цельсию. Деталь изготавливается одной монолитной отливкой единовременно. После, данный корпус проходит окраску порошковой краской. Цвет - серый.

Корпус светильника в комплекте:

• корпус (алюминиевый сплав);
• крышка корпуса;
• рассеивающие линзы;
• силиконовые уплотнители для линз;
• отражатели;
• крепежные винты.

Для сборки готового изделия, всего лишь необходимо определить требующую мощность светильника и приобрести в компании Крэзисервис светодиодный модуль IS COB матрица 017, а также драйвер (аппарат пускорегулирующий) 1И-LED-017 для питания матрицы. Имеющийся в продаже ассортимент корпусов для светильников, а так же драйверов и светодиодных модулей, позволит произвести сборку светильника мощностью от 30W до 180W. Каждый шаг подбора мощности светильника равен 10W.

Доступный к заказу ассортимент светодиодных модулей:

• 959113 Светодиодный модуль IS COB матрица 017 30W, 28-33V КС;
• 959114 Светодиодный модуль IS COB матрица 017 40W, 28-33V КС;
• 959115 Светодиодный модуль IS COB матрица 017 50W, 28-33V КС;
• 959117 Светодиодный модуль IS COB матрица 017-P 30W, 28-33V КС;
• 959118 Светодиодный модуль IS COB матрица 017-P 40W, 28-33V КС;
• 959119 Светодиодный модуль IS COB матрица 017-P 50W, 28-33V КС;
• 959116 Светодиодный модуль IS COB матрица 017-P 80W, 28-33V КС.

Доступный к заказу ассортимент драйверов:

• 959108 Аппарат пускорегулирующий 1И-LED-017 30W, 0.9A, 85-277V, IP67 КС;
• 959109 Аппарат пускорегулирующий 1И-LED-017 40W, 1.2A, 85-277V, IP67 КС;
• 959110 Аппарат пускорегулирующий 1И-LED-017 50W, 1.5A, 85-277V, IP67 КС;
• 959111 Аппарат пускорегулирующий 1И-LED-017 60W, 1.8A, 85-277V, IP67 КС;
• 959112 Аппарат пускорегулирующий 1И-LED-017 80W, 2.4A, 85-277V, IP67 КС.

Габаритные размеры

Схема	Размеры, мм
	A	494
	B	203
	C	66
	D	63.5
