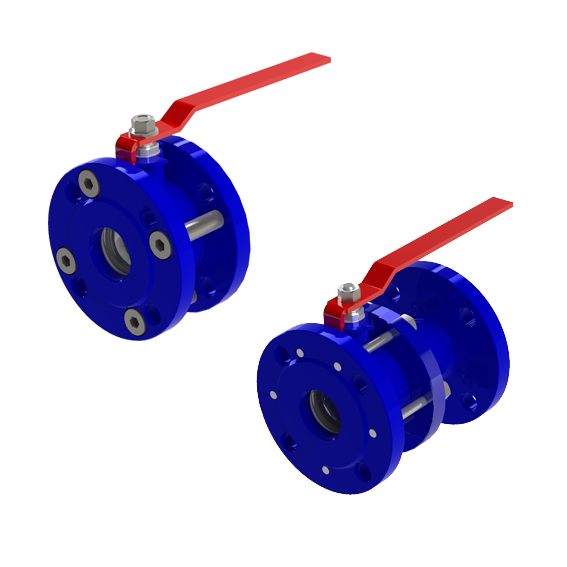

Кран шаровой 11с42п
Характеристики
Назначение
Краны шаровые предназначены для перекрытия потоков различных сред, в качестве запорной арматуры на номинальное давление 1,6 МПа (16 кгс/см2) DN 25÷250.
Условия эксплуатации: УХЛ1.1 по ГОСТ15150 с температурой окружающей среды от +40°С до -50ºС о относительной влажностью 80% при среднегодовой температуре +6ºС.
Конструкция: Краны шаровые выпускаются двух типов по строительной длине: строительной длины первого ряда по ГОСТ 3326 (КШ,КШГ и КШУн (аналог 11с67п)) и уменьшенной строительной длины (укороченные КШуКШГу и КШУну (аналог 11с42п)).
Материалы основных деталей кранов:
Габаритные и присоединительные размеры кранов шаровых:
Структурная схема условного обозначения кранов:
- корпус, рукоятка, патрубок, фланцы – сталь конструкционная
- шар – сталь нержавеющая;
- седла уплотнительные – фторопласт;
- шток – сталь углеродистая.
- уплотнение штока – кольца из термостойкой резины.
Габаритные и присоединительные размеры кранов шаровых:
Структурная схема условного обозначения кранов:
